ติดตั้งโมดูลหน่วยความจำ

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูลหน่วยความจำ

ขั้นตอน

1. ปิดเซิร์ฟเวอร์ แล้วถอดสายไฟทั้งหมดออก
2. หาตำแหน่งช่องเสียบโมดูลหน่วยความจำที่ต้องการบนแผงโปรเซสเซอร์
   หมายเหตุ

   ตรวจสอบให้แน่ใจว่าคุณปฏิบัติตามกฎและลำดับการติดตั้งใน กฎการติดตั้งโมดูลหน่วยความจำ (แผงโปรเซสเซอร์แบบมาตรฐาน)

3. ติดตั้งโมดูลหน่วยความจำลงในช่องเสียบ
   รูปที่ 1. การติดตั้งโมดูลหน่วยความจำ

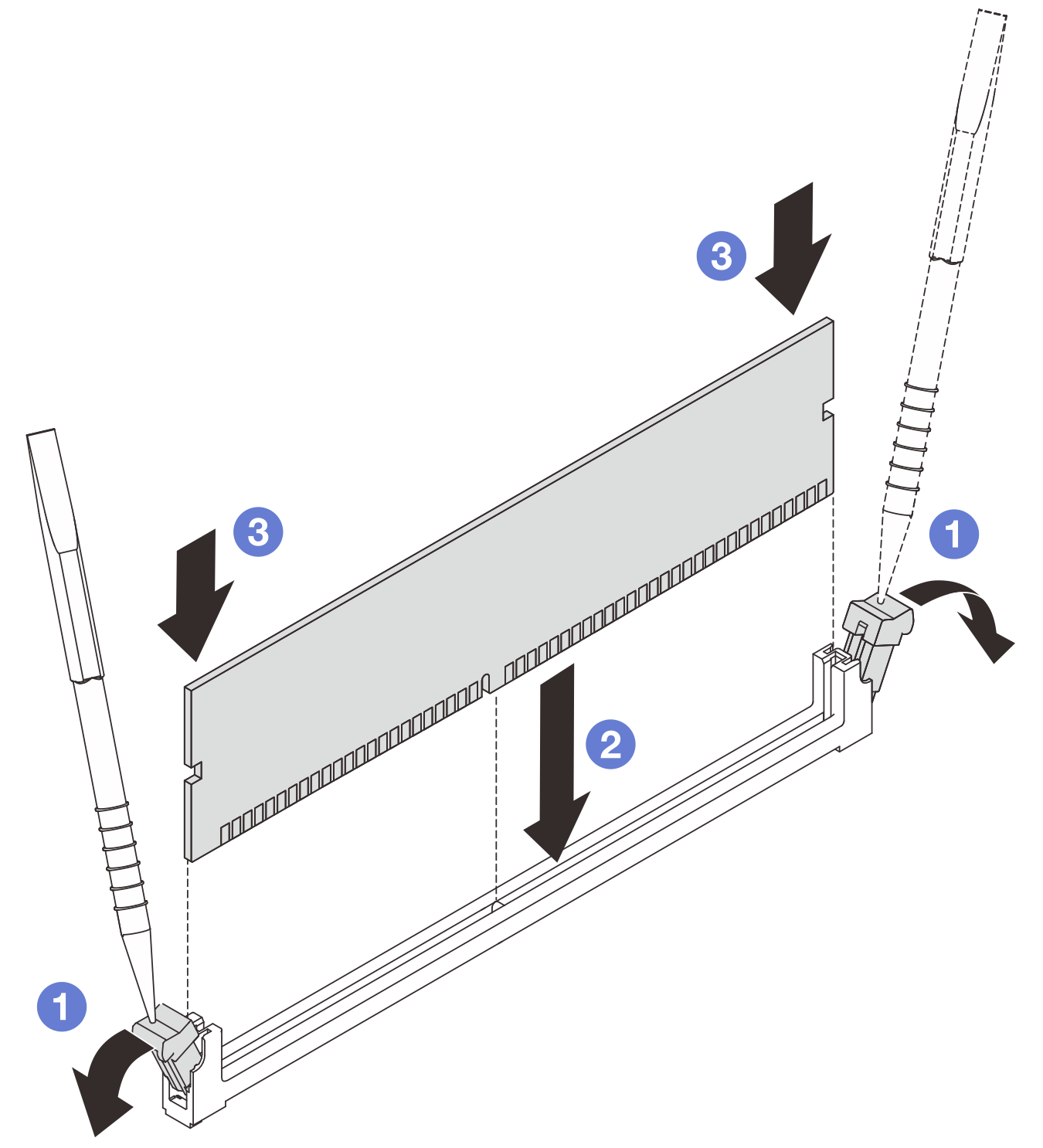

   รูปที่ 2. การติดตั้งโมดูลหน่วยความจำสำหรับ Compute Complex Neptune Core Module



   ข้อควรสนใจ

   • ก่อนที่คุณจะติดตั้งโมดูลหน่วยความจำลงในช่องเสียบ โปรดตรวจสอบให้แน่ใจว่าคลิปอยู่ในตำแหน่งเปิดแล้วหรือยัง และช่องเสียบต้องสะอาด ไม่มีสิ่งสกปรกติดอยู่

   • เพื่อหลีกเลี่ยงการทำให้คลิปยึดชำรุดหรือช่องเสียบโมดูลหน่วยความจำเสียหาย ให้เปิดและปิดคลิปอย่างนุ่มนวล

   • สำหรับ Compute Complex Neptune Core Module ใช้เครื่องมือโมดูลหน่วยความจำในการเปิดคลิปยึด

   1. เปิดคลิปยึดที่ปลายของช่องเสียบโมดูลหน่วยความจำแต่ละด้าน
   2. ระบุคีย์บนโมดูลหน่วยความจำ จากนั้นจัดตำแหน่งคีย์ให้ตรงกับช่องเสียบ แล้วค่อยๆ วางโมดูลหน่วยความจำลงในช่องเสียบด้วยมือทั้งสองข้าง
   3. กดปลายทั้งสองด้านของโมดูลหน่วยความจำลงไปตรงๆ ในช่องเสียบให้แน่นจนกว่าคลิปยึดจะเข้าตำแหน่งล็อค
      หมายเหตุ

      หากมีช่องว่างระหว่างโมดูลหน่วยความจำกับคลิปยึด แสดงว่าคุณเสียบโมดูลหน่วยความจำผิดวิธี ในกรณีนี้ ให้เปิดคลิปยึด ถอดโมดูลหน่วยความจำออก แล้วเสียบกลับเข้าไปใหม่
4. (ขั้นตอนเสริม) สำหรับ Compute Complex Neptune Core Module ติดตั้้งโครงยึดโมดูลหน่วยความจำ

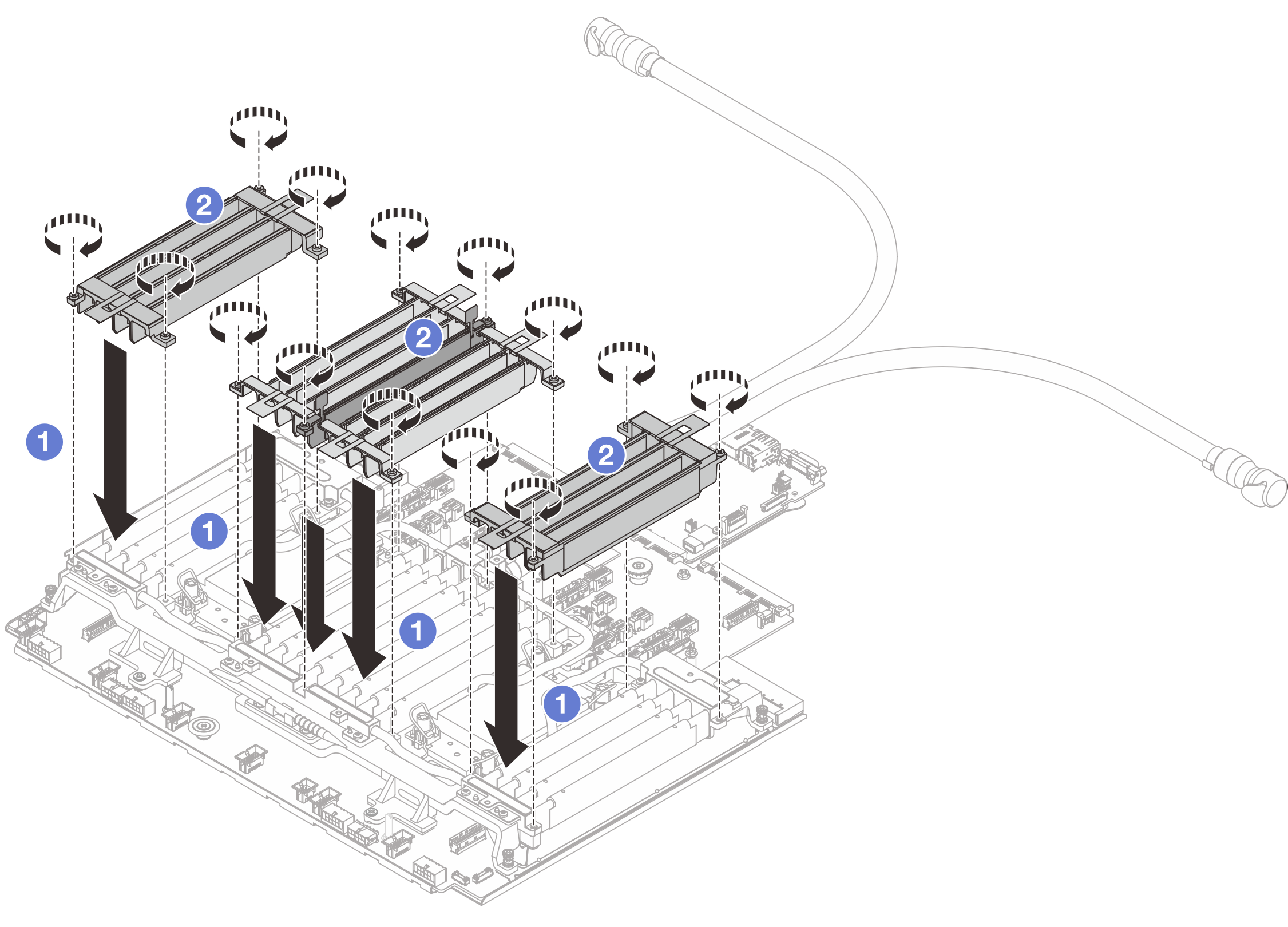

   รูปที่ 3. การติดตั้งโครงยึดโมดูลหน่วยความจำ


   1. ติดตั้งโครงยึดโมดูลหน่วยความจำบนแผงโปรเซสเซอร์
   2. ขันสกรูให้แน่นจนสุด
   หมายเหตุ

   ลำดับการติดตั้งโครงยึดและสกรู:

   • ลำดับการติดตั้งโครงยึด: 1 > 2 >3.

   • ลำดับการขันสกรู: 3 > 2 >1
