Rimozione dell'adattatore M.2 e dell'unità M.2

Utilizzare queste informazioni per rimuovere l'adattatore M.2 e l'unità M.2.

Prima di rimuovere l'adattatore M.2 e l'unità M.2:
  1. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.

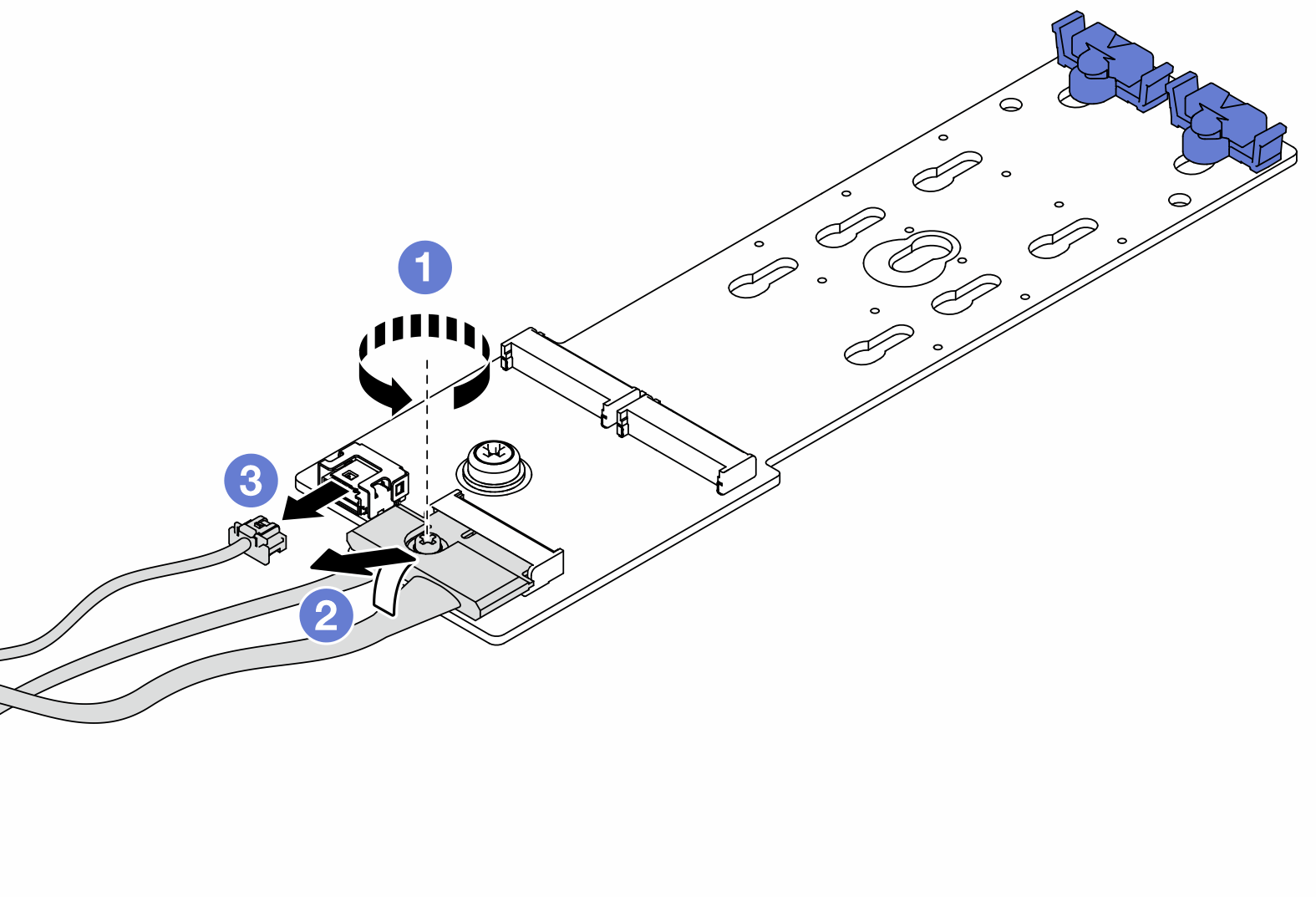

  2. Scollegare i cavi dall'adattatore M.2.

  3. Per semplificare l'operazione, rimuovere l'assieme verticale interno accanto all'adattatore M.2. Vedere Rimozione dell'assieme verticale interno.

Per rimuovere l'adattatore M.2 e l'unità M.2, completare le seguenti operazioni:

Nota
L'adattatore M.2 che si desidera rimuovere potrebbe avere un aspetto diverso da quello delle seguenti figure, ma il metodo di rimozione è identico.

  1. Rimuovere l'unità M.2 dall'adattatore M.2.
    Figura 1. Rimozione dell'unità M.2
    Remove the M.2 drive from the M.2 adapter.

    1. Premere entrambi i lati del fermo 2.
    2. Far scorrere il fermo all'indietro per sganciare l'unità M.2 dall'adattatore M.2.
    3. Ruotare l'unità M.2 allontanandola dall'adattatore M.2.
    4. Estrarre l'unità M.2 dal connettore 1 con un angolo di circa 30 gradi.
  2. Allentare la vite e rimuovere l'adattatore M.2 dalla staffa.
    Figura 2. Rimozione dell'adattatore M.2
    Remove the M.2 adapter from the tray.

  3. Se necessario, rimuovere la staffa dell'adattatore M.2.
    Figura 3. Rimozione della staffa dell'adattatore M.2
    Remove the M.2 adapter bracket

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.

Video dimostrativo

Guardare la procedura su YouTube
