M.2-Adapter und M.2-Laufwerk entfernen

Mit diesen Informationen können Sie einen M.2-Adapter und ein M.2-Laufwerk entfernen.

Vor dem Entfernen eines M.2-Adapters und M.2-Laufwerks:

  1. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.

  2. Ziehen Sie die M.2-Kabel von der M.2-Rückwandplatine ab.

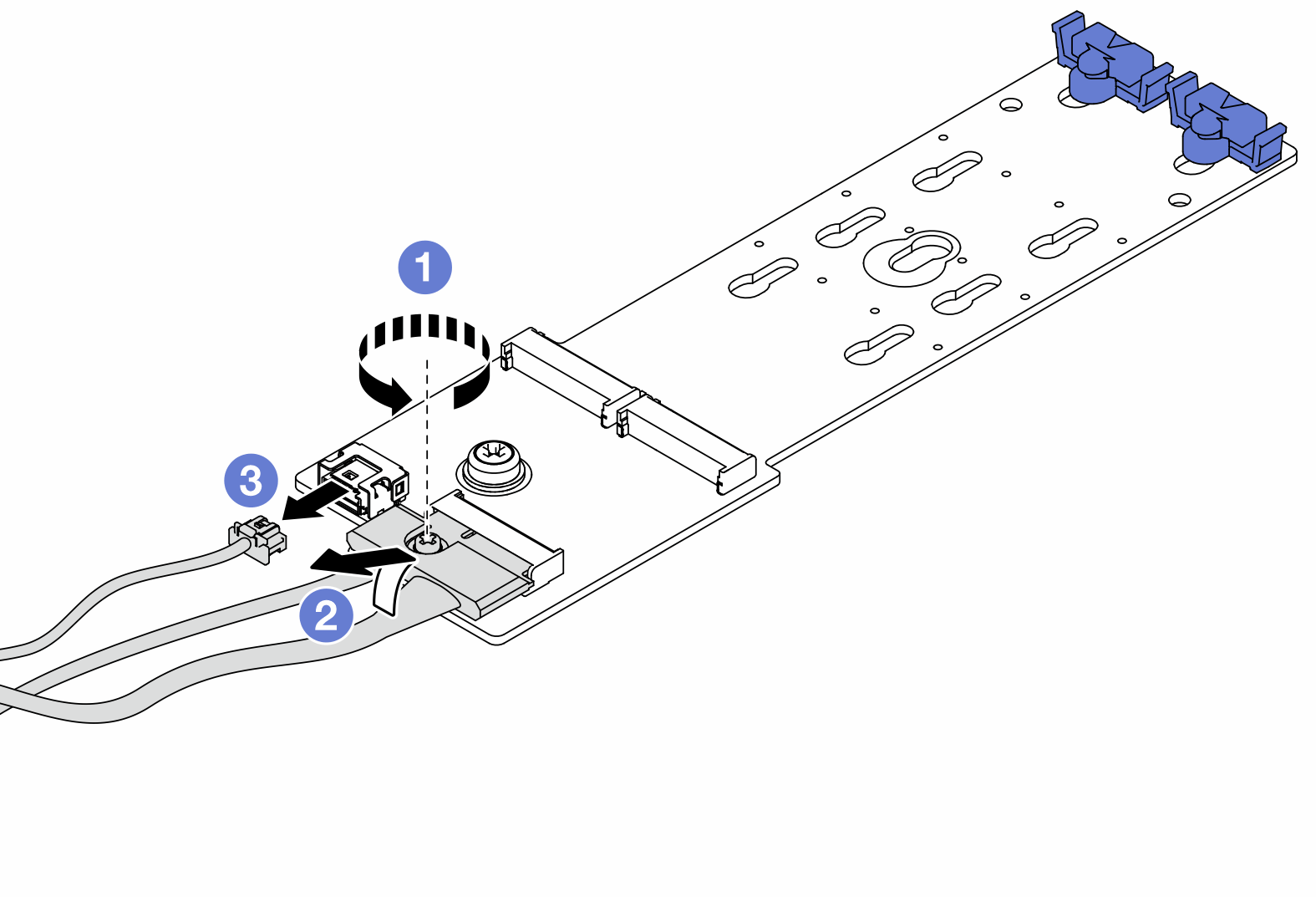

    Abbildung 1. Abziehen der M.2-Kabel

    1. Lösen Sie die Schraube am Signalkabel.

    2. Neigen Sie den Anschluss und entfernen Sie ihn.

    3. Entfernen Sie das Netzkabel.

  3. Entfernen Sie die interne Adapterkartenbaugruppe neben dem M.2-Adapter, um besser arbeiten zu können. Siehe Interne Adapterkartenbaugruppe entfernen.

Gehen Sie wie folgt vor, um den M.2-Adapter und das M.2-Laufwerk zu entfernen:

Anmerkung
Der M.2-Adapter, den Sie entfernen möchten, unterscheidet sich möglicherweise von den folgenden Abbildungen, jedoch ist die Methode zum Entfernen dieselbe.

  1. Entfernen Sie das M.2-Laufwerk aus dem M.2-Adapter.
    Abbildung 2. Entfernen des M.2-Laufwerks
    Remove the M.2 drive from the M.2 adapter.

    1. Drücken Sie beide Seiten der Halterung 2.
    2. Schieben Sie die Halterung nach hinten, um das M.2-Laufwerk vom M.2-Adapter zu lösen.
    3. Drehen Sie das M.2-Laufwerk weg vom M.2-Adapter.
    4. Ziehen Sie das M.2-Laufwerk in einem Winkel von ca. 30 Grad aus dem Anschluss 1 heraus.
  2. Lösen Sie die Schraube und entfernen Sie den M.2-Adapter aus der Halterung.
    Abbildung 3. Entfernen des M.2-Adapters
    Remove the M.2 adapter from the tray.

  3. Entfernen Sie die M.2-Adapterhalterung, sofern erforderlich.
    Abbildung 4. Entfernen der M.2-Adapterhalterung
    Remove the M.2 adapter bracket

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
