Retrait du fond de panier d'unité 3,5 pouces avant

Les informations ci-après vous indiquent comment retirer le fond de panier d'unité 3,5 pouces avant.

À propos de cette tâche

Avertissement
  • Consultez Conseils d'installation pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

Remarque
Selon le type spécifique de votre fond de panier, il est possible que celui-ci diffère légèrement de l'illustration présentée dans cette rubrique.

  1. Préparez votre serveur.
    1. Retirez le carter supérieur. Pour plus d’informations, voir Retrait du carter supérieur.
    2. Retirez le boîtier de ventilateur système pour une opération plus facile. Pour plus d'informations, voir Retrait d'un ventilateur système.
    3. Retirez l’ensemble des unités et des obturateurs installés (le cas échéant) des baies d’unité. Pour plus d’informations, voir Retrait d'une unité remplaçable à chaud.
  2. Retirez le fond de panier du châssis.
    Figure 1. Retrait du fond de panier d'unité 3,5 pouces
    3.5-inch-drive backplane removal

    1. Ouvrez les taquets de déverrouillage qui fixent le fond de panier.
    2. Faites pivoter le fond de panier légèrement vers l'arrière afin de le dégager des deux broches du boîtier d'unités de disque dur avant.
    3. Soulevez légèrement le fond de panier.
  3. Notez les connexions des câbles sur le fond de panier, puis débranchez tous les câbles du fond de panier. Pour plus d’informations, voir Cheminement des câbles pour fonds de panier d’unité 2,5 ou 3,5 pouces (alimentation) et Cheminement des câbles pour fonds de panier d’unité 2,5 ou 3,5 pouces (signal).

Après avoir terminé

Si vous devez retourner l'ancien fond de panier, suivez les instructions d'emballage et utilisez les emballages fournis.

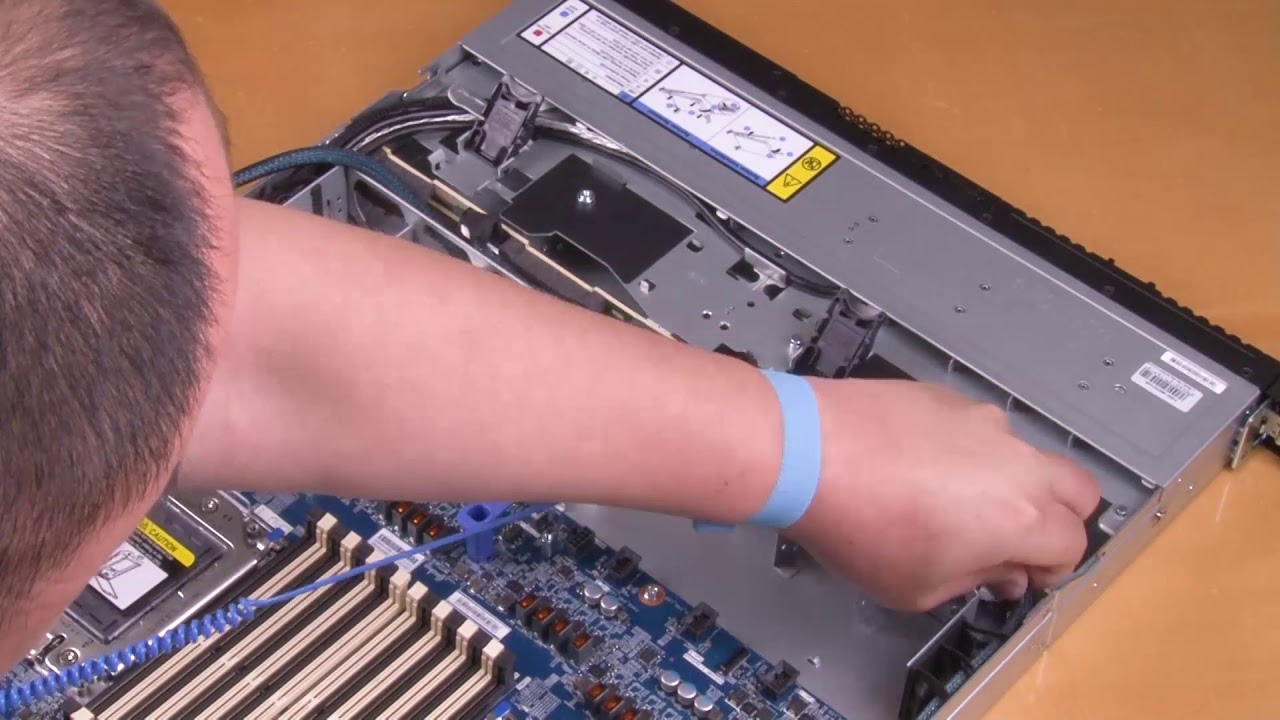

Vidéo de démonstration

Découvrez la procédure sur YouTube
