RAID-Flash-Stromversorgungsmodul an der Luftführung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein RAID-Flash-Stromversorgungsmodul an der Luftführung zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Installieren Sie das RAID-Flash-Stromversorgungsmodul.

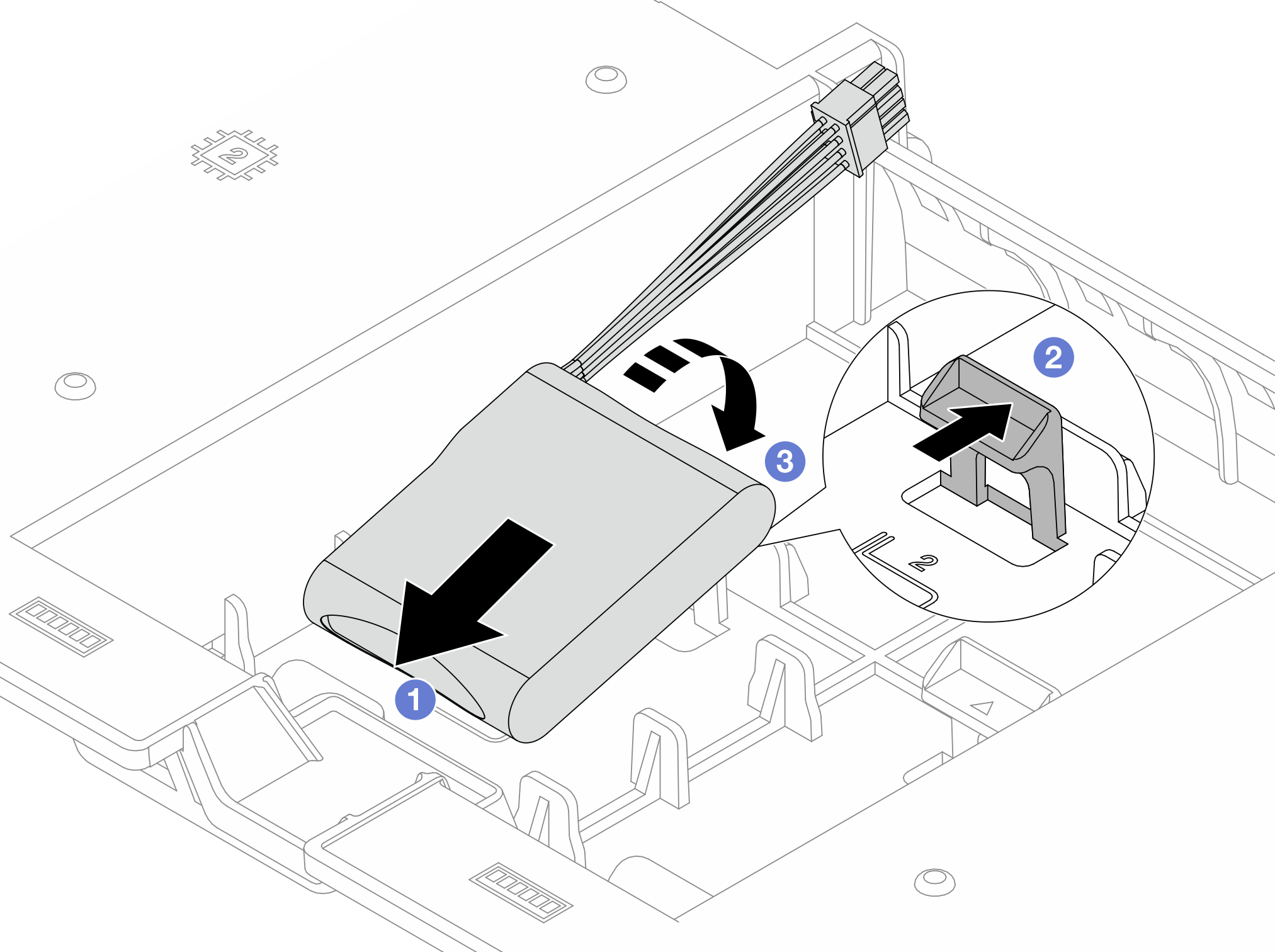

    Abbildung 1. Installieren des RAID-Flash-Stromversorgungsmoduls an der Luftführung
    Installing the RAID flash power module on the air baffle
    1. Platzieren Sie das RAID-Flash-Stromversorgungsmodul in die Halterung.
    2. Öffnen Sie die Halteklammer an der Halterung.
    3. Drücken Sie das RAID-Flash-Stromversorgungsmodul nach unten, um es in der Halterung zu fixieren.
  3. Schließen Sie das RAID-Flash-Stromversorgungsmodul mit dem im Lieferumfang enthaltenen Verlängerungskabel an einen Adapter an. Siehe Interne Kabelführung.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
