Hintere Adapterkartenbaugruppe und PCIe-Adapter austauschen
Mithilfe der Informationen in diesem Abschnitt können Sie eine hintere Adapterkartenbaugruppe und einen PCIe-Adapter entfernen und installieren. Der PCIe-Adapter kann eine Ethernet-Karte, ein Host-Bus-Adapter, ein RAID-Adapter, ein PCIe-SSD-Adapter oder ein sonstiger unterstützter PCIe-Adapter sein. PCIe-Adapter variieren je nach Typ, aber die Verfahren zum Installieren und Entfernen sind identisch.
Informationen zum Austausch des 3FH-Adapterrahmens für Neptune Core Module finden Sie unter Lenovo Processor Neptune Core Module austauschen (nur qualifizierte Kundendiensttechniker).
Informationen zum Austausch von GPUs finden Sie unter GPU austauschen.
Informationen zum Austausch der 1FH- und 3FH-M.2-Adapterrahmen finden Sie unter M.2-Laufwerkhalterung und Rückwandplatinen für Laufwerke austauschen.
Bei Konfigurationen mit einer hinteren 8 x 2,5-Zoll-Laufwerkhalterung ist ein Schlitzschraubendreher oder eine Münze erforderlich, um die Verriegelung eines externen SFP-Kabels (Small Form-Factor Pluggable) zu lösen, das an einen PCIe-Adapter in Steckplatz 1 oder 5 angeschlossen ist.

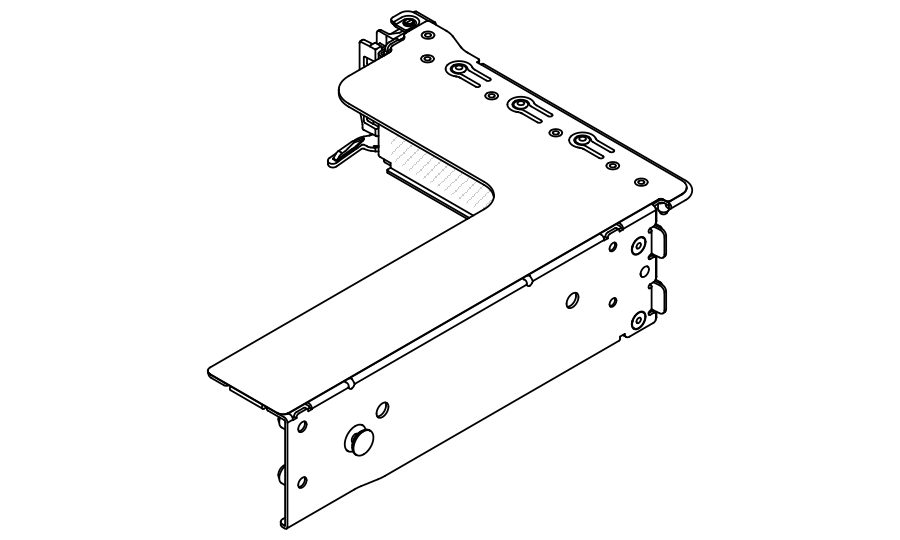

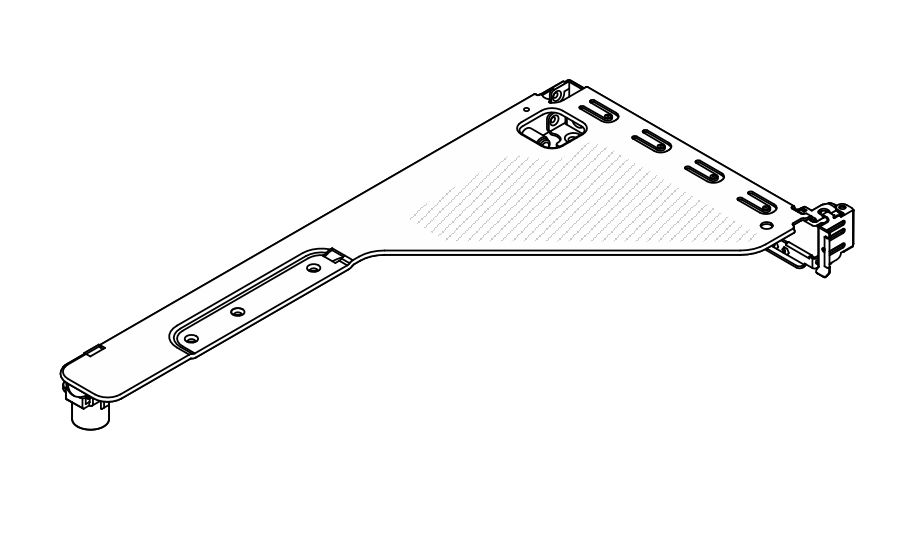

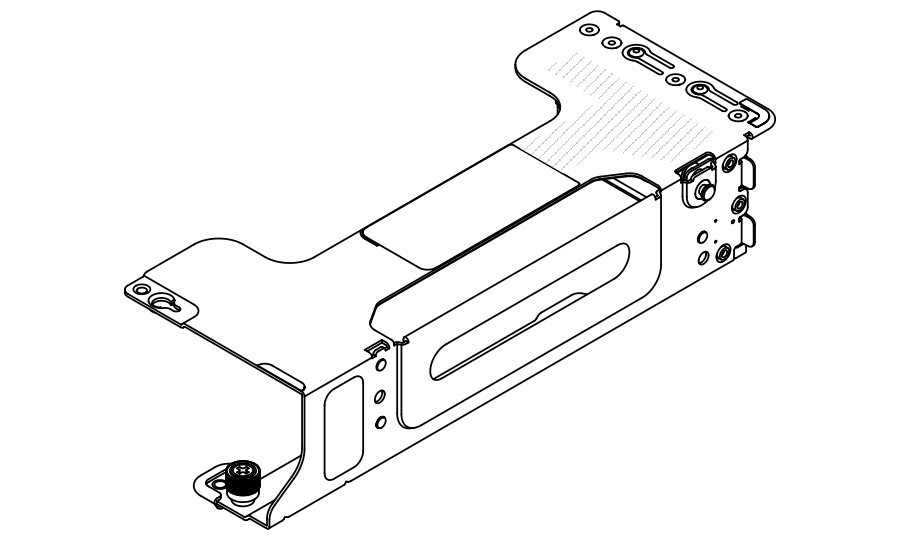

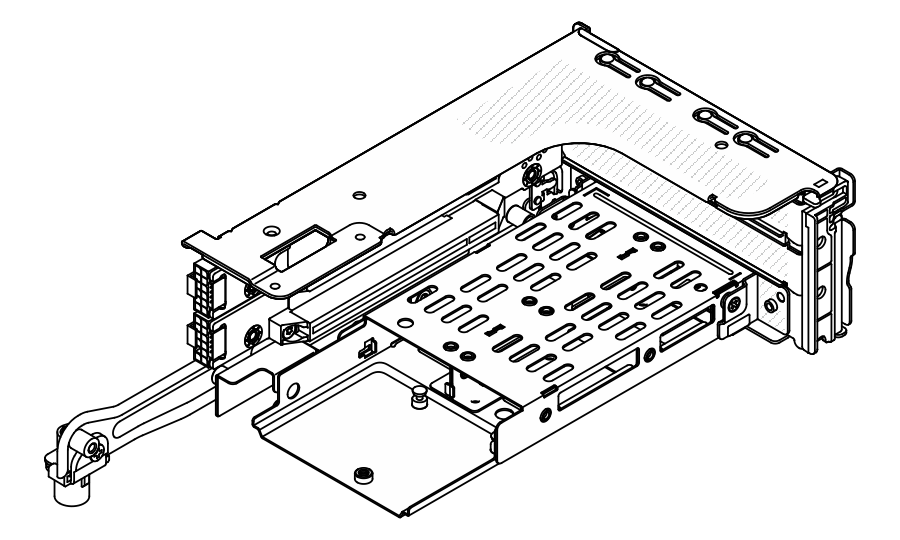

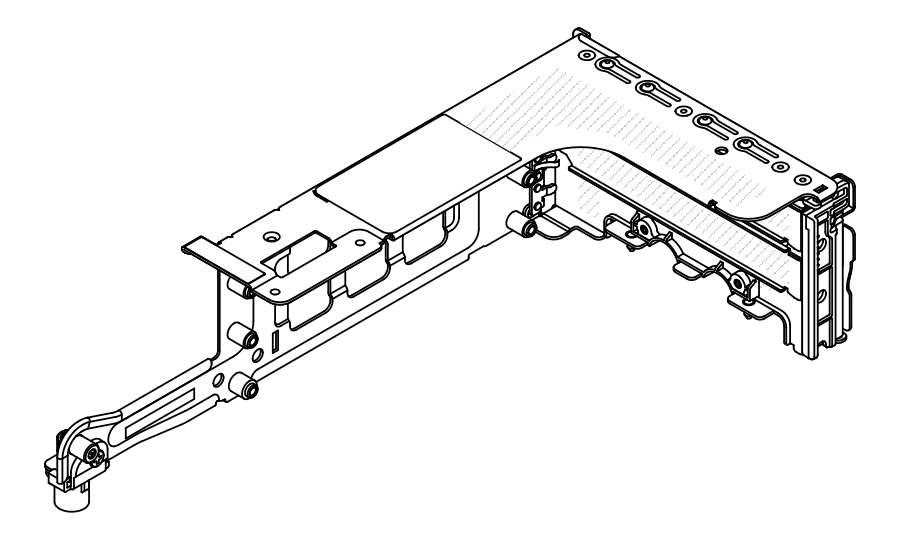

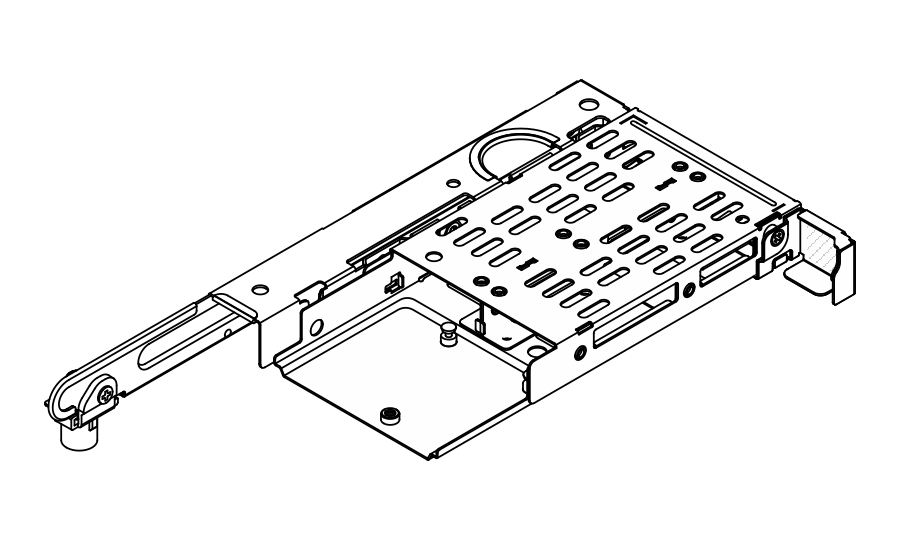

| Serverkonfiguration | Adapterrahmen 1 | Adapterrahmen 2 | Adapterrahmen 3 | Adapterrahmen 4 |
|---|---|---|---|---|
| Konfiguration mit 10 PCIe-Steckplätzen |
|
|
|
|
| Konfiguration mit einer hinteren 4 x 2,5‑Zoll-Laufwerkhalterung |
|
|
| – |
| Konfiguration mit einer hinteren 8 x 2,5‑Zoll-Laufwerkhalterung |
|
|
| – |
| Konfiguration mit einer hinteren 4 x 3,5‑Zoll-Laufwerkhalterung | – |
|
| – |
