Sostituzione dell'assieme verticale posteriore e dell'adattatore PCIe
Seguire le istruzioni riportate in questa sezione per rimuovere e installare un assieme verticale e un adattatore PCIe posteriori. L'adattatore PCIe può essere una scheda Ethernet, un adattatore host bus, un adattatore RAID, un adattatore SSD PCIe aggiuntivo o qualsiasi altro adattatore PCIe supportato. Gli adattatori PCIe variano in base al tipo, ma le procedure di installazione e rimozione sono uguali.
Per la sostituzione del telaio verticale 3FH per Neptune Core Module, vedere Sostituzione del Lenovo Processor Neptune Core Module (solo tecnici qualificati).
Per la sostituzione delle GPU (Graphics Processing Unit), vedere Sostituzione della GPU.
Per la sostituzione dei telai verticali M.2 1FH e 3FH, vedere Sostituzione del telaio unità e dei backplane dell'unità M.2.
Per le configurazioni con telaio dell'unità posteriore a 8 vani da 2,5", è necessario un cacciavite piatto o una moneta per rilasciare il fermo di un cavo SFP (Small Form-Factor Pluggable) esterno collegato a un adattatore PCIe nello slot 1 o 5.

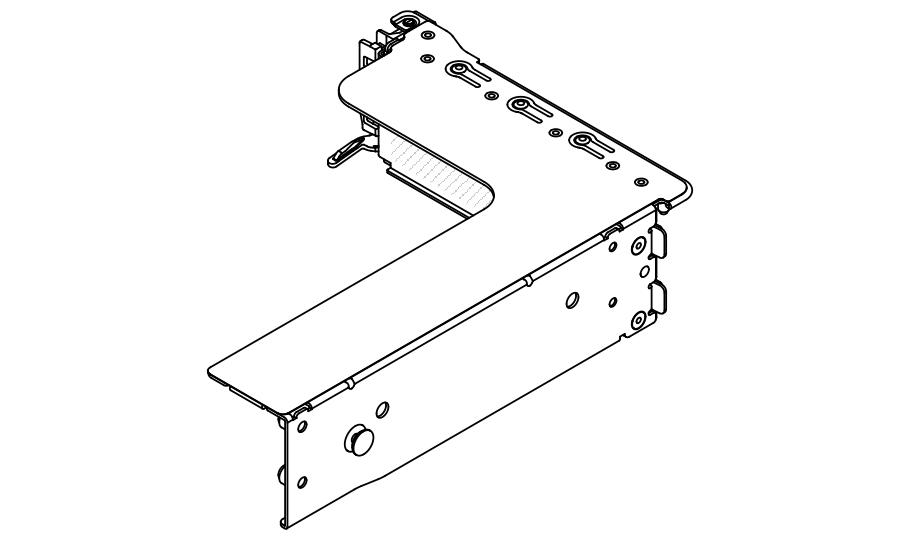

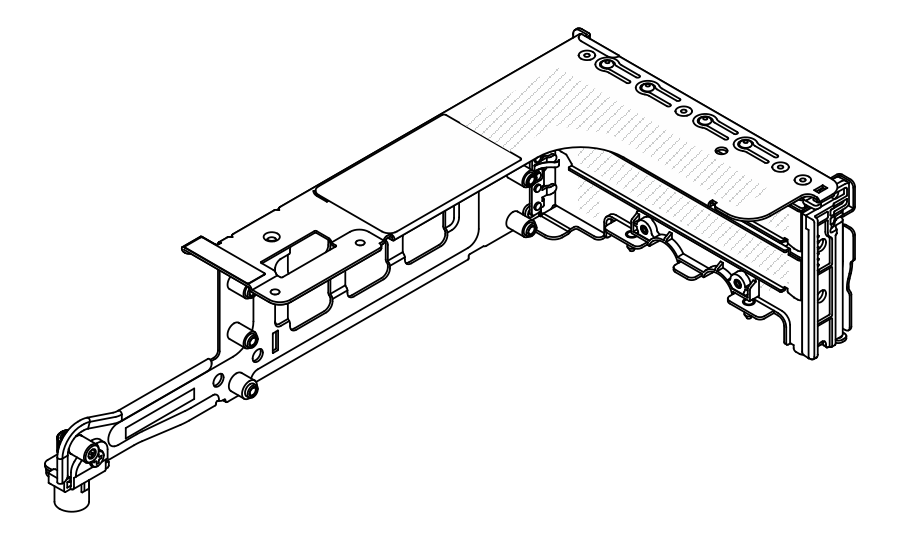

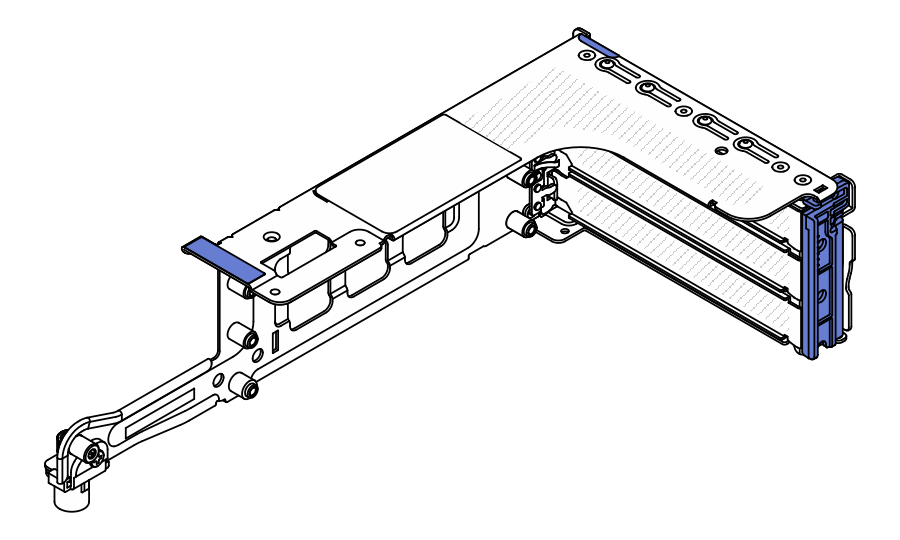

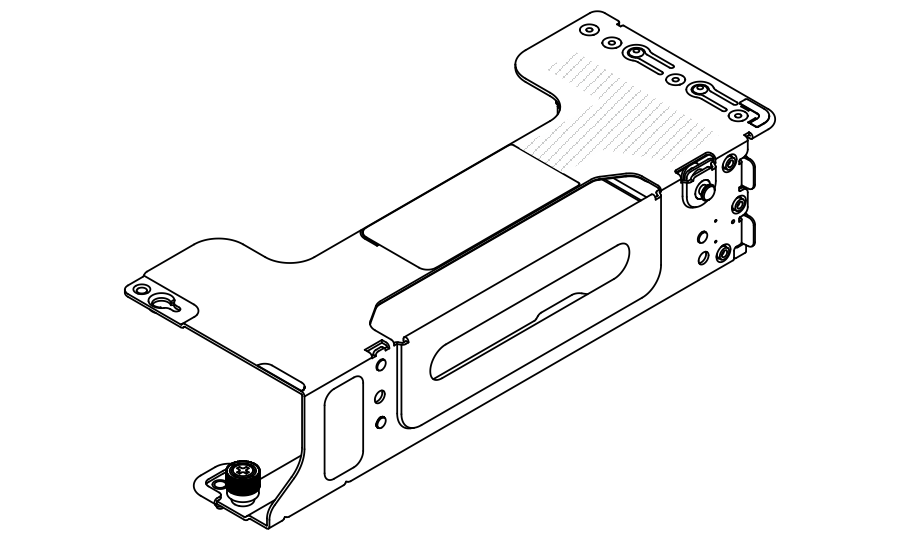

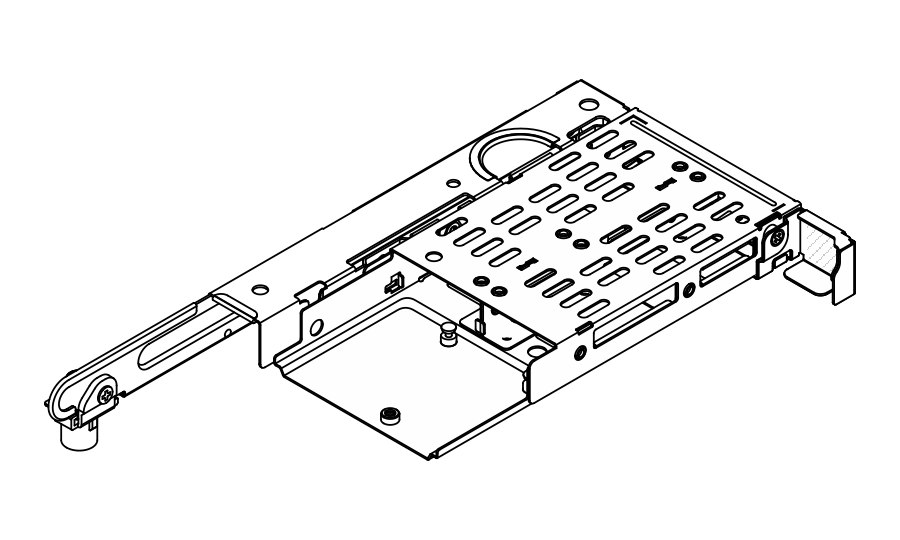

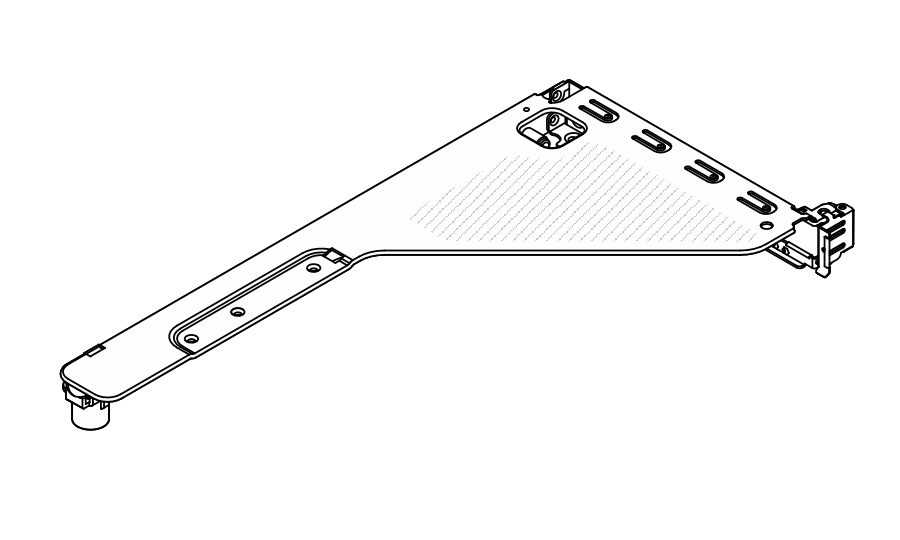

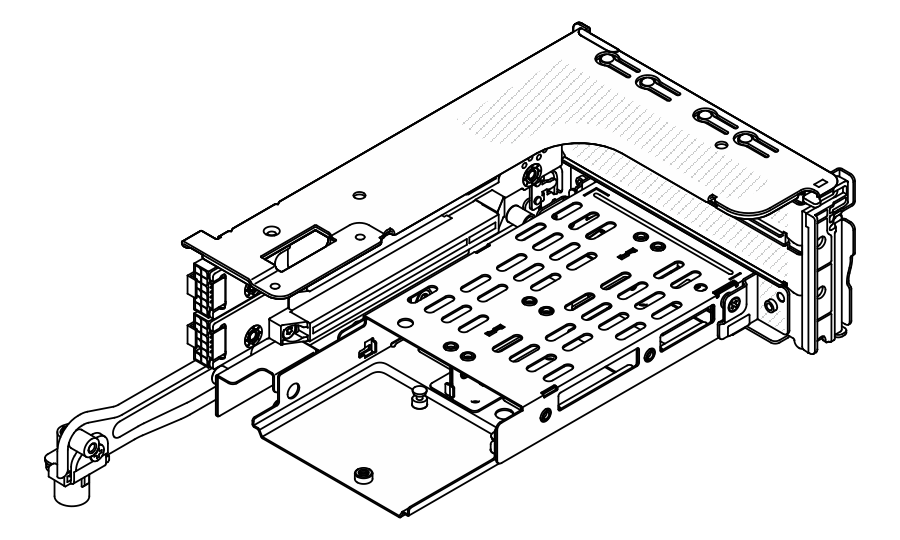

| Configurazione server | Telaio verticale 1 | Telaio verticale 2 | Telaio verticale 3 | Telaio verticale 4 |
|---|---|---|---|---|
| Configurazione con 10 slot PCIe |
|
|
|
|
| Configurazione con un telaio unità posteriore a 4 vani da 2,5" |
|
|
| N/D |
| Configurazione con un telaio unità posteriore a 8 vani da 2,5" |
|
|
| N/D |
| Configurazione con un telaio unità posteriore a 4 vani da 3,5" | N/D |
|
| N/D |
