Remplacement de l'assemblage de cartes mezzanines et de l'adaptateur PCIe arrière

Suivez les instructions de cette section pour retirer et installer un assemblage de cartes mezzanines arrière et un adaptateur PCIe. L’adaptateur PCIe peut être une carte Ethernet, un adaptateur de bus hôte, un adaptateur RAID, un adaptateur SSD PCIe supplémentaire ou tout autre adaptateur PCIe pris en charge. Les adaptateurs PCIe varient selon leur type, mais les procédures d’installation et de retrait sont identiques.

Les boîtiers de cartes mezzanines varient selon la configuration arrière du serveur.
Remarque
Tableau 1. Boîtiers de carte mezzanine compatibles
Configuration du serveurBoîtier de carte mezzanine 1Boîtier de carte mezzanine 2Boîtier de carte mezzanine 3Boîtier de carte mezzanine 4
Configuration avec 10 emplacements PCIe

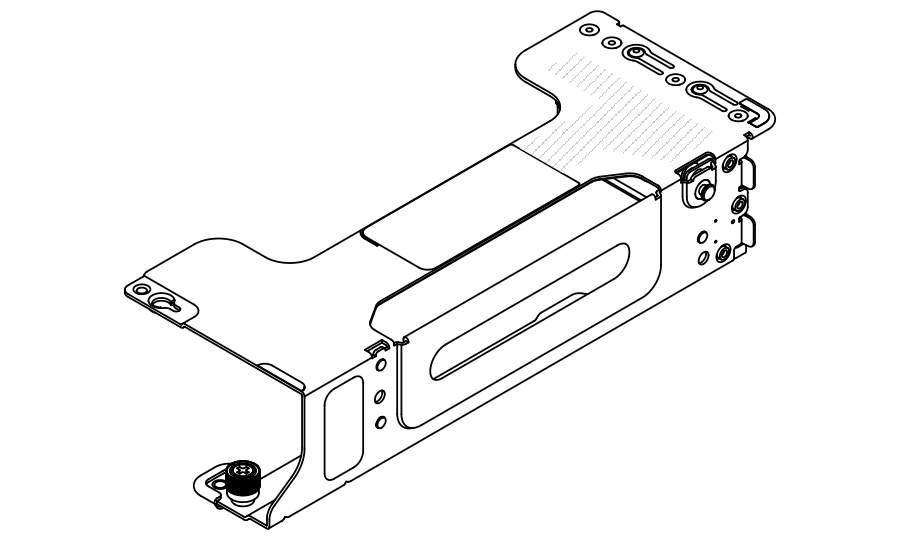

  • Boîtier de carte mezzanine 2LP



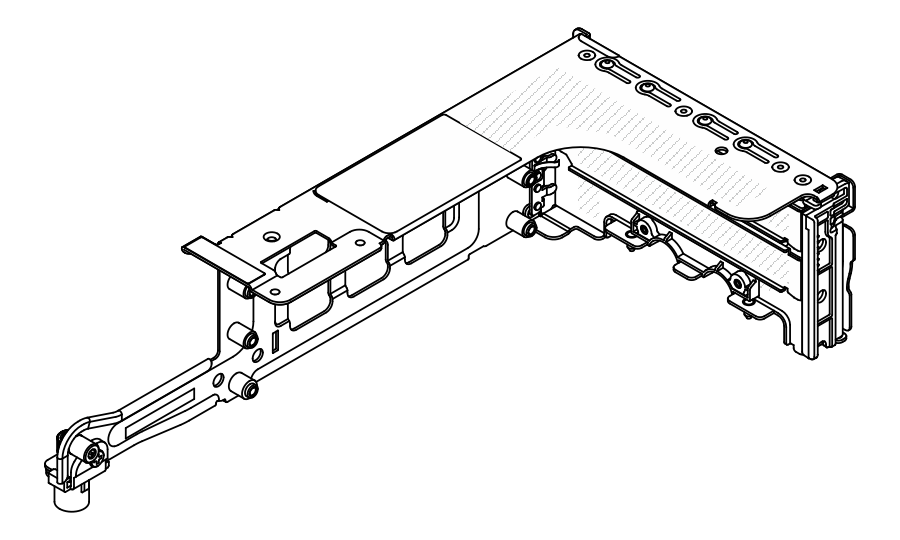

  • Boîtier de carte mezzanine 3FH



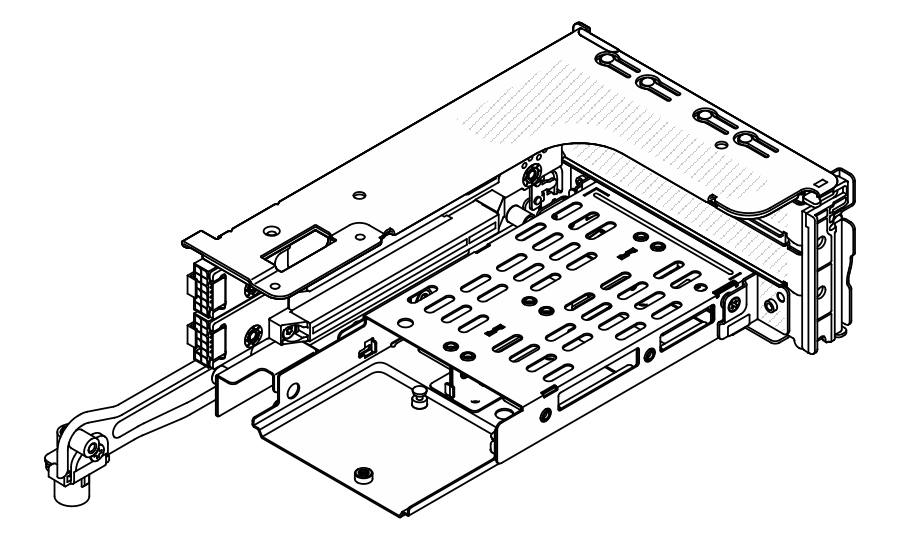

  • boîtier de carte mezzanine M.2 3FH



  • Boîtier de carte mezzanine 3FH



  • boîtier de carte mezzanine M.2 3FH



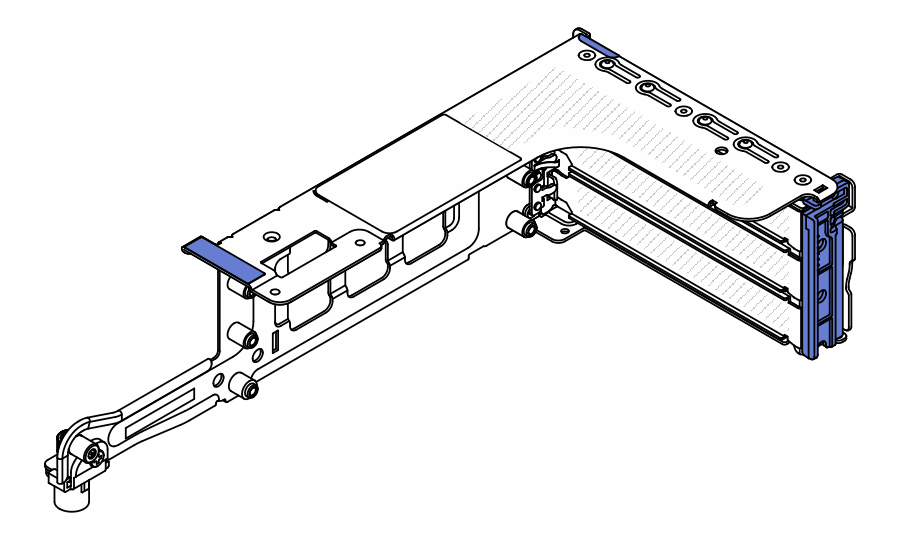

  • Boîtier de carte mezzanine 3FH pour Neptune Core Module



  • Boîtier de carte mezzanine 2LP



Configuration avec un boîtier d’unités de disque dur arrière 4 x 2,5 pouces
  • Boîtier de carte mezzanine 2LP



  • Boîtier de carte mezzanine 3FH



  • boîtier de carte mezzanine M.2 3FH



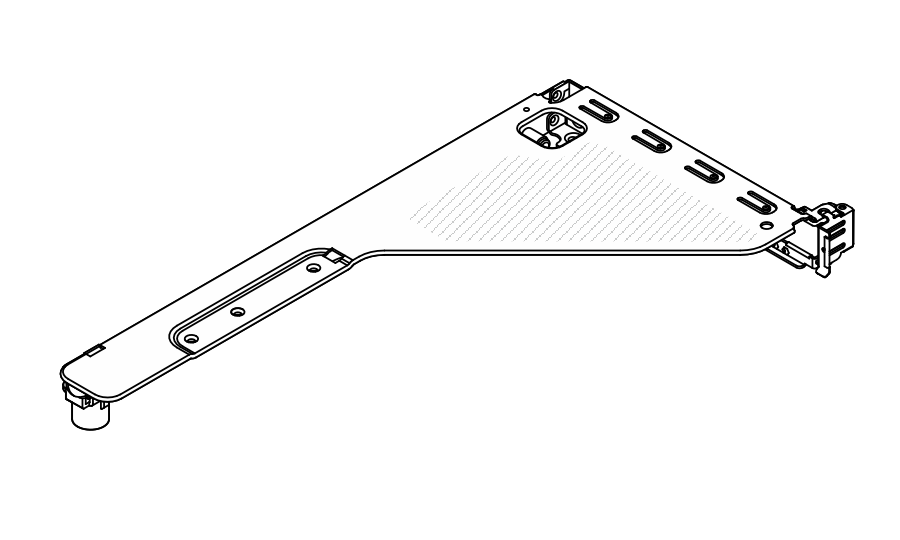

  • Boîtier de carte mezzanine 1FH



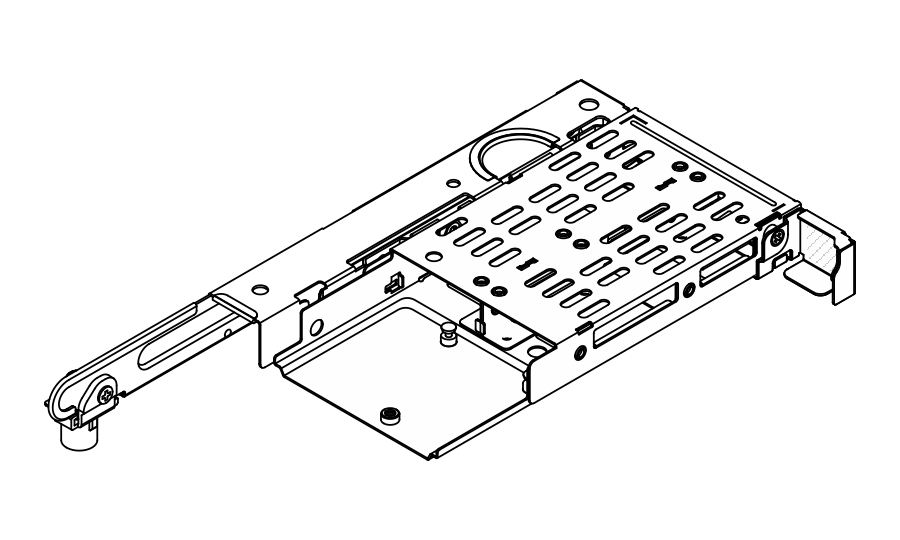

  • Boîtier de carte mezzanine M.2 1FH



N/A
Configuration avec un boîtier d’unités de disque dur arrière 8 x 2,5 pouces
  • Boîtier de carte mezzanine 2FH



  • Boîtier de carte mezzanine 1FH



  • Boîtier de carte mezzanine M.2 1FH



  • Boîtier de carte mezzanine 1FH



  • Boîtier de carte mezzanine M.2 1FH



N/A
Configuration avec un boîtier d’unités de disque dur arrière 4 x 3,5 poucesN/A
  • Boîtier de carte mezzanine 1FH



  • Boîtier de carte mezzanine M.2 1FH



  • Boîtier de carte mezzanine 1FH



  • Boîtier de carte mezzanine M.2 1FH



N/A
