Retrait d'un adaptateur PCIe et d'une carte mezzanine arrière

Suivez les instructions de cette section pour retirer un adaptateur PCIe arrière et la carte mezzanine.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Si besoin, retirez la grille d’aération. Pour plus d'informations, voir Retrait de la grille d’aération.
    4. Retirez l’assemblage de cartes mezzanines. Pour plus d'informations, voir Retrait d’un assemblage de cartes mezzanines arrière.
  2. Retrait d’un adaptateur PCIe.
    Remarque

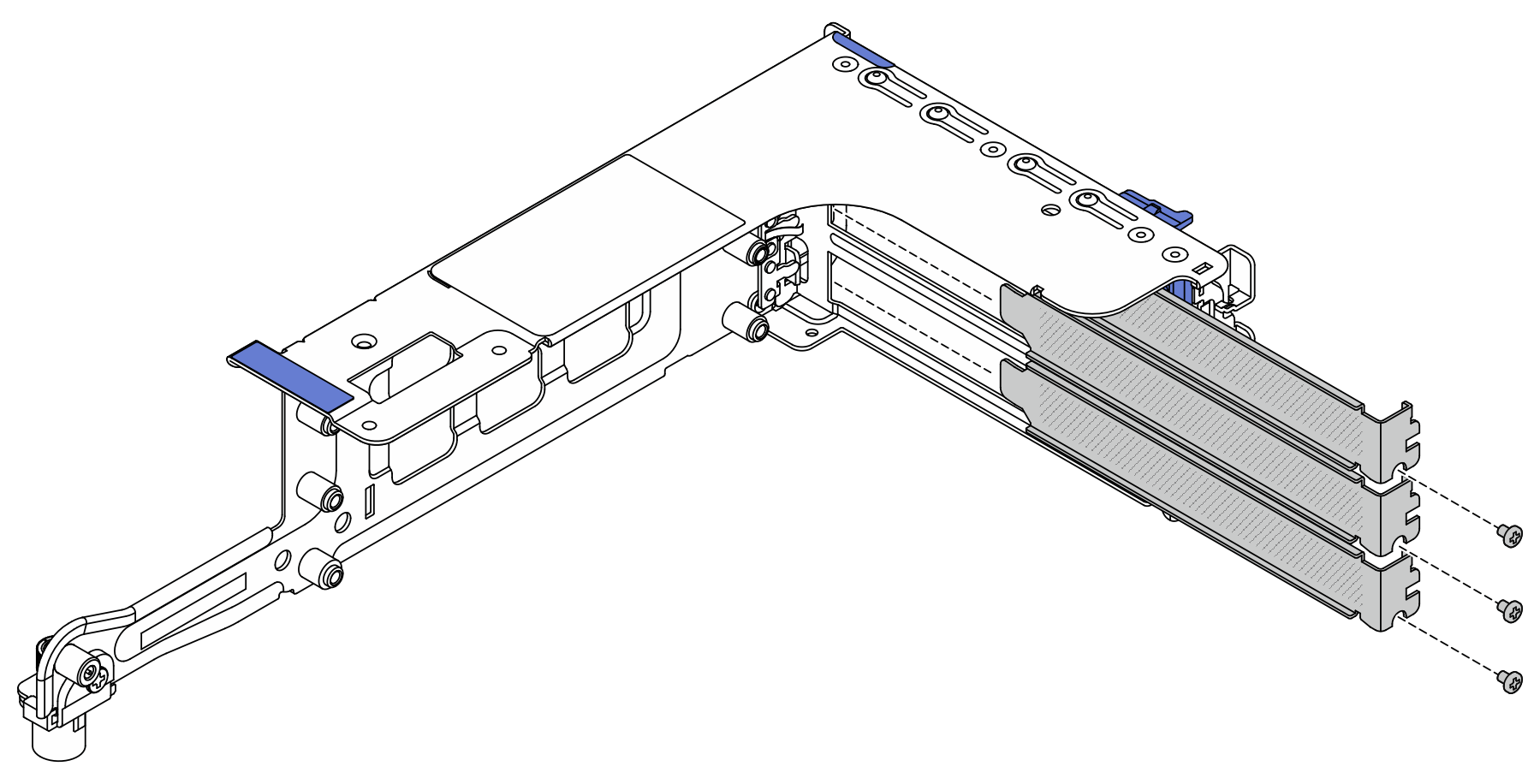

    Pour les adaptateurs PCIe LP x16 montés sur le boîtier de carte mezzanine 3FH/2FH et pesant entre 250 g et 330 g, retirez d'abord la vis qui fixe l’adaptateur.

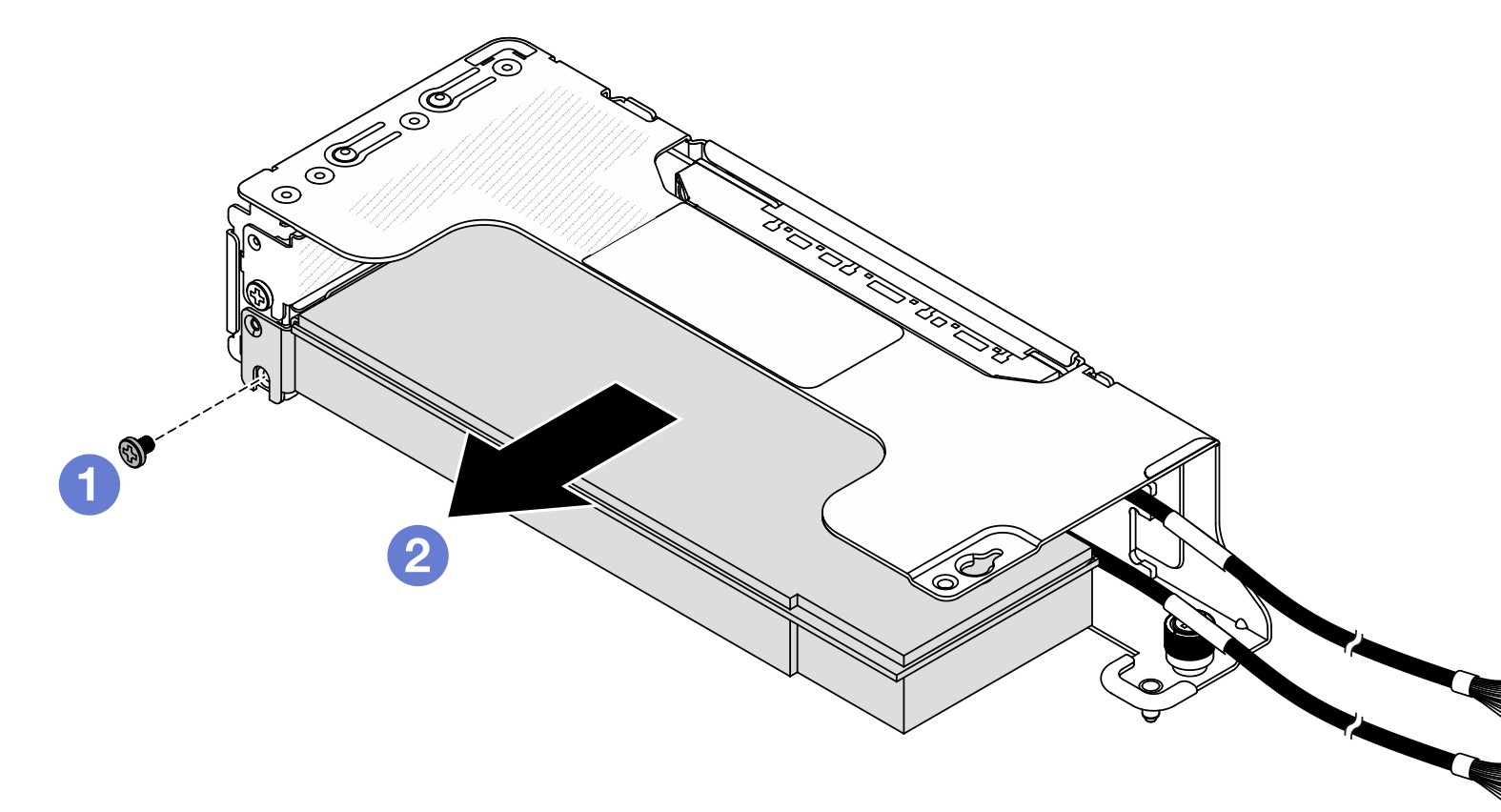

    Figure 1. Retrait d'un adaptateur PCIe du boîtier de carte mezzanine 2LP
    Removing a PCIe adapter from the 2LP riser cage
    1. Retirez la vis qui fixe l’adaptateur PCIe.
    2. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.

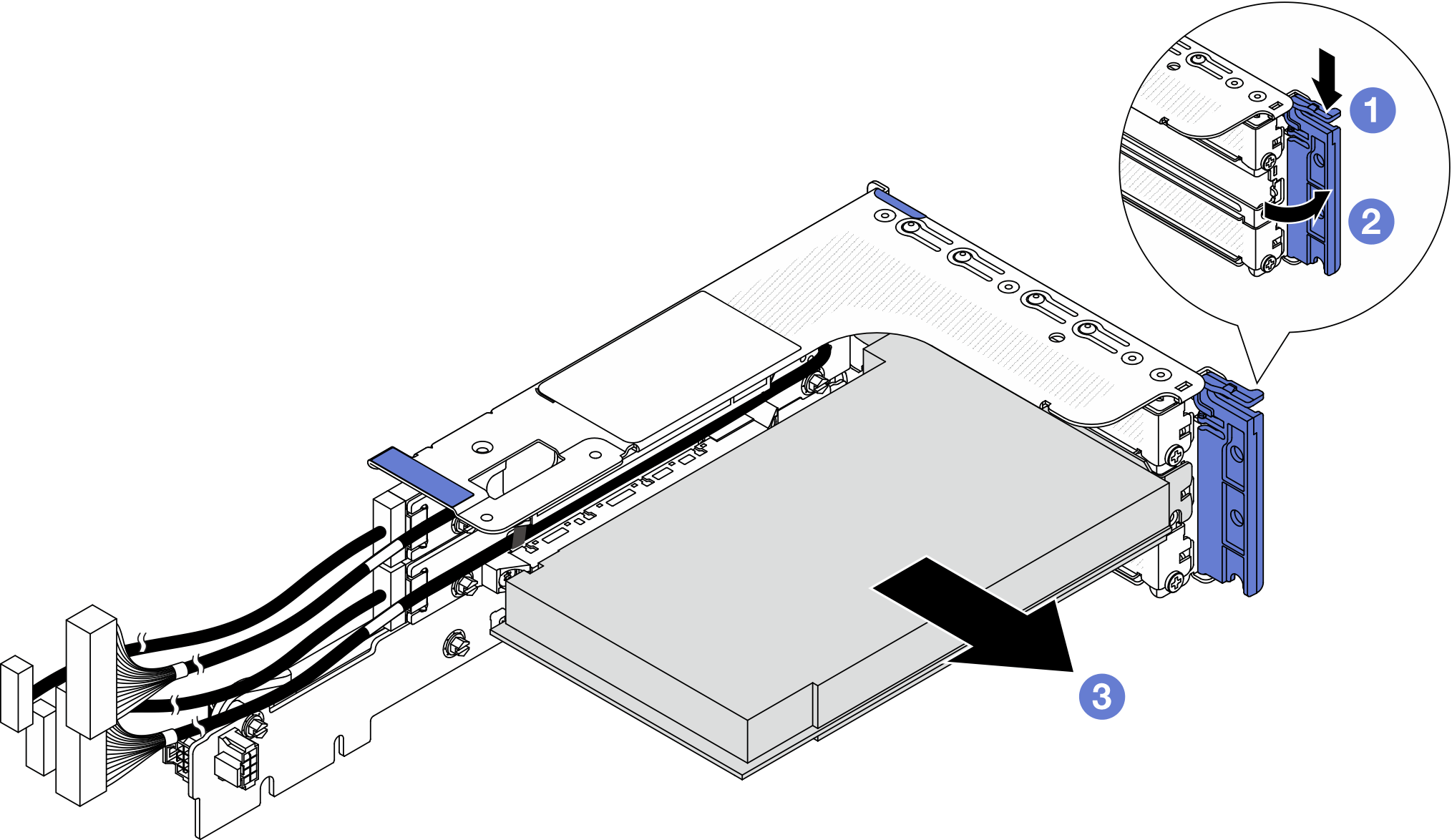

    Figure 2. Retrait d'un adaptateur PCIe du boîtier de carte mezzanine 3FH
    Removing a PCIe adapter from the 3FH riser cage
    1. Appuyez sur le dispositif de retenue vers le bas.
    2. Faites pivoter le taquet de blocage d’adaptateur PCIe sur la position ouverte.
    3. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.

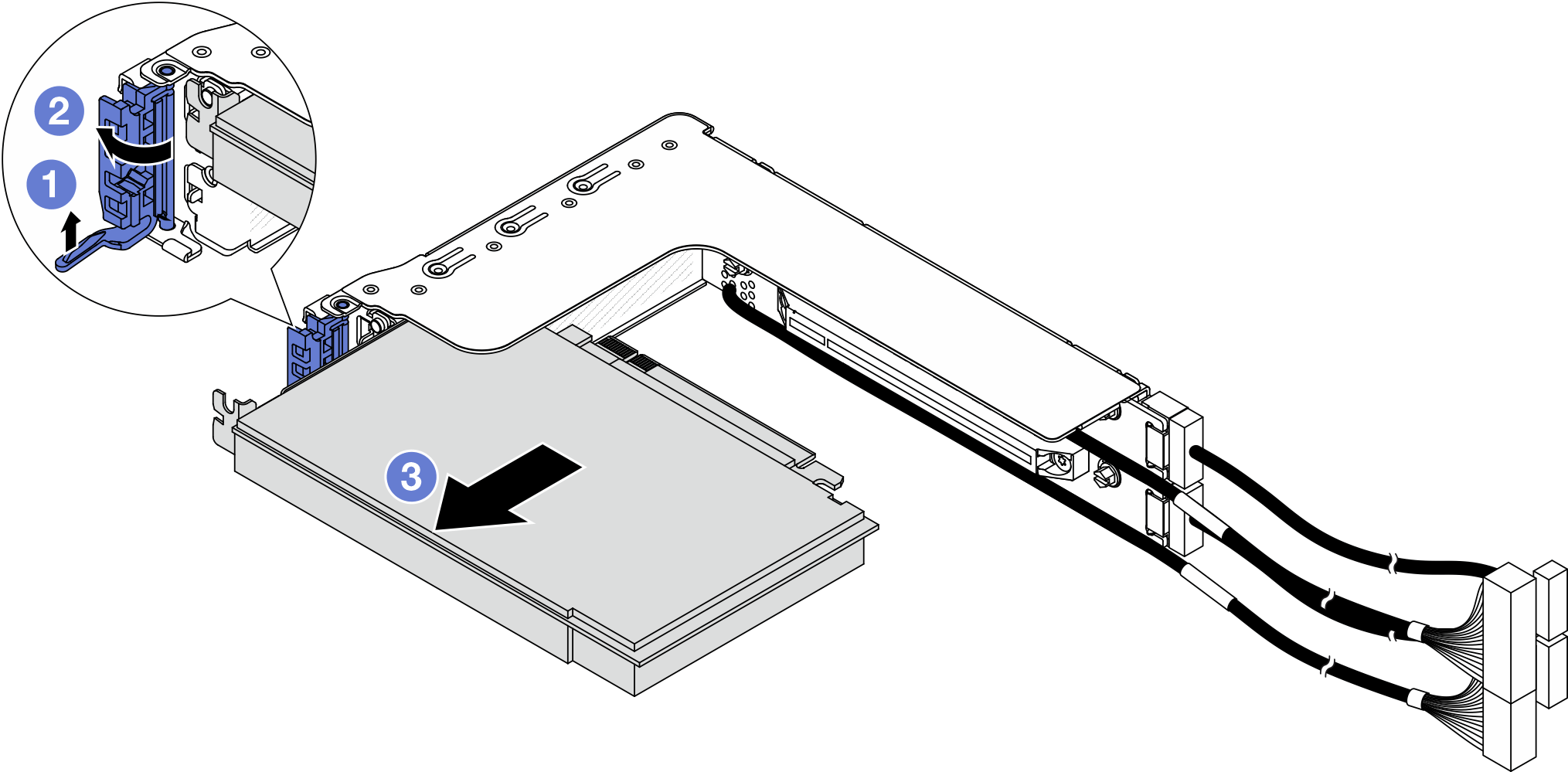

    Figure 3. Retrait d'un adaptateur PCIe du boîtier de carte mezzanine 2FH
    Removing a PCIe adapter from the 2FH riser cage
    1. Soulevez la patte de retenue, comme illustré.
    2. Faites pivoter le taquet de blocage d’adaptateur PCIe sur la position ouverte.
    3. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.

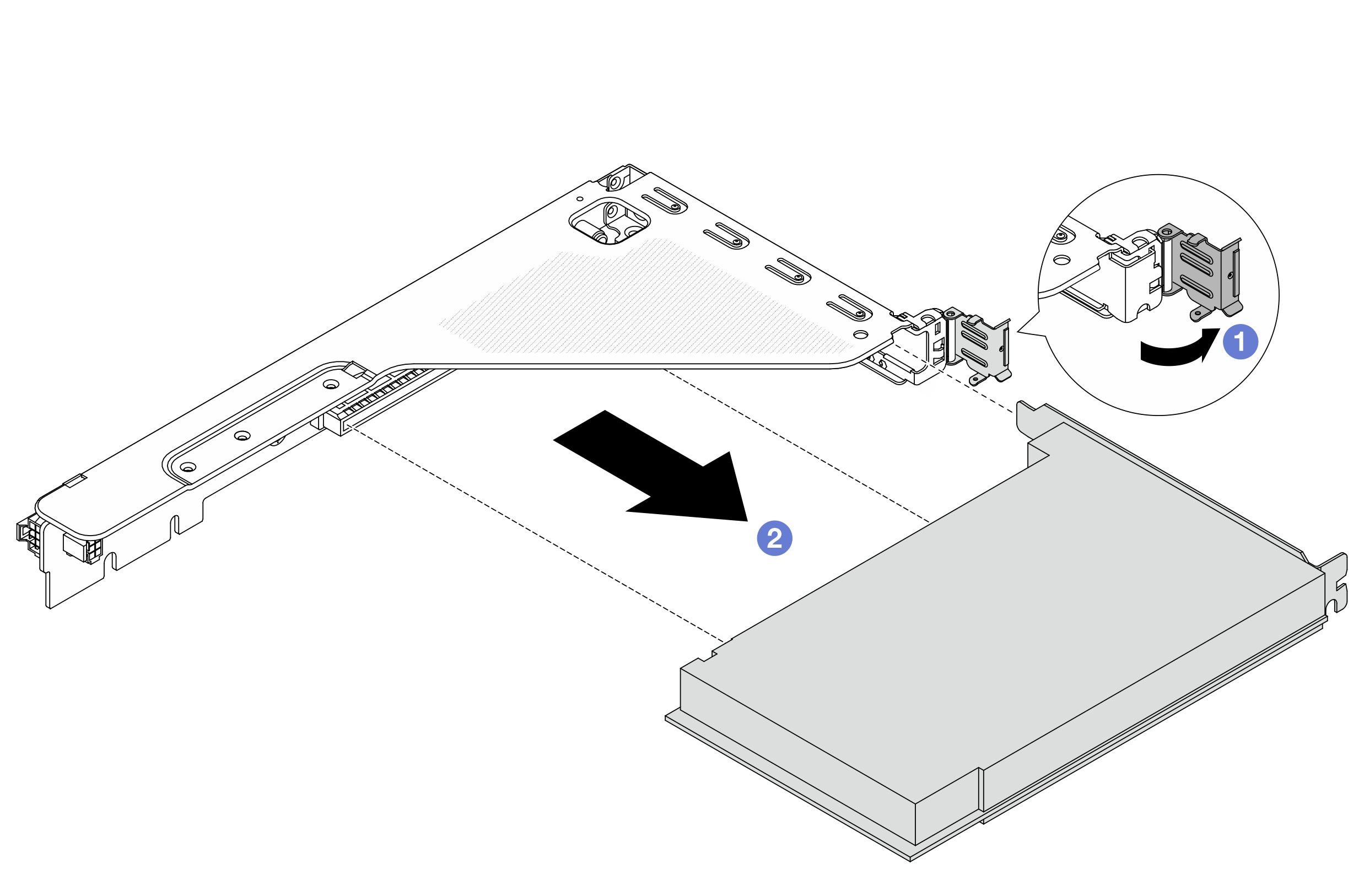

    Figure 4. Retrait d'un adaptateur PCIe du boîtier de carte mezzanine 1FH
    Removing a PCIe adapter from the 1FH riser cage
    1. Faites pivoter le taquet de blocage d’adaptateur PCIe sur la position ouverte.
    2. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.
  3. (En option) Si vous prévoyez de remplacer la carte mezzanine, retirez-la du boîtier de carte mezzanine.
    Remarque
    L'illustration suivante présente des cartes mezzanines sur le boîtier de carte mezzanine 3FH, à titre d'exemples. La procédure de remplacement est identique pour les autres types de cartes mezzanines.

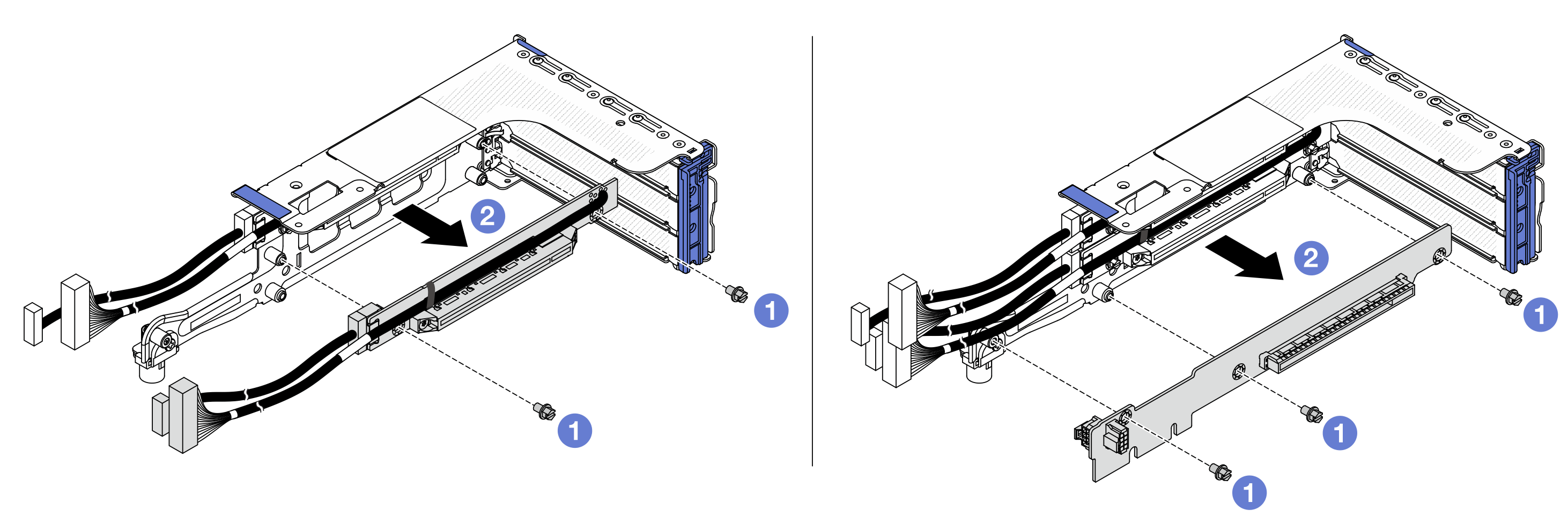

    Figure 5. Retrait de cartes mezzanines du boîtier de carte mezzanine
    Removing riser cards from the riser cage
    1. Retirez les vis qui fixent la carte mezzanine.
    2. Saisissez la carte mezzanine par ses bords, puis sortez-la délicatement du boîtier de carte mezzanine.

Après avoir terminé

  1. Installez une unité de remplacement. Pour plus d'informations, voir Installation d'un adaptateur PCIe et d'une carte mezzanine arrière.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
