卸下背面 PCIe 配接卡和擴充卡

請依照本節中的指示卸下後方 PCIe 配接卡和擴充卡。

關於此作業

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

• 對硬碟、硬碟控制器（包括整合在主機板組件上的控制器）、硬碟背板或硬碟纜線進行變更或將其卸下之前，請先備份硬碟中儲存的所有重要資料。

• 在您卸下 RAID 陣列的任何元件（硬碟、RAID 卡等）之前，請先備份所有的 RAID 配置資訊。

程序

1. 為作業做好準備。
   1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
   2. 卸下上蓋。請參閱卸下上蓋。
   3. 如有必要，請卸下空氣擋板。請參閱卸下空氣擋板。
   4. 卸下擴充卡組件。請參閱卸下背面擴充卡組件。
2. 卸下 PCIe 配接卡。
   註

   對於安裝在 3FH/2FH 擴充卡匣上且重量為 250 公克至 330 公克的 x16 LP PCIe 配接卡，請先卸下固定配接卡的螺絲。

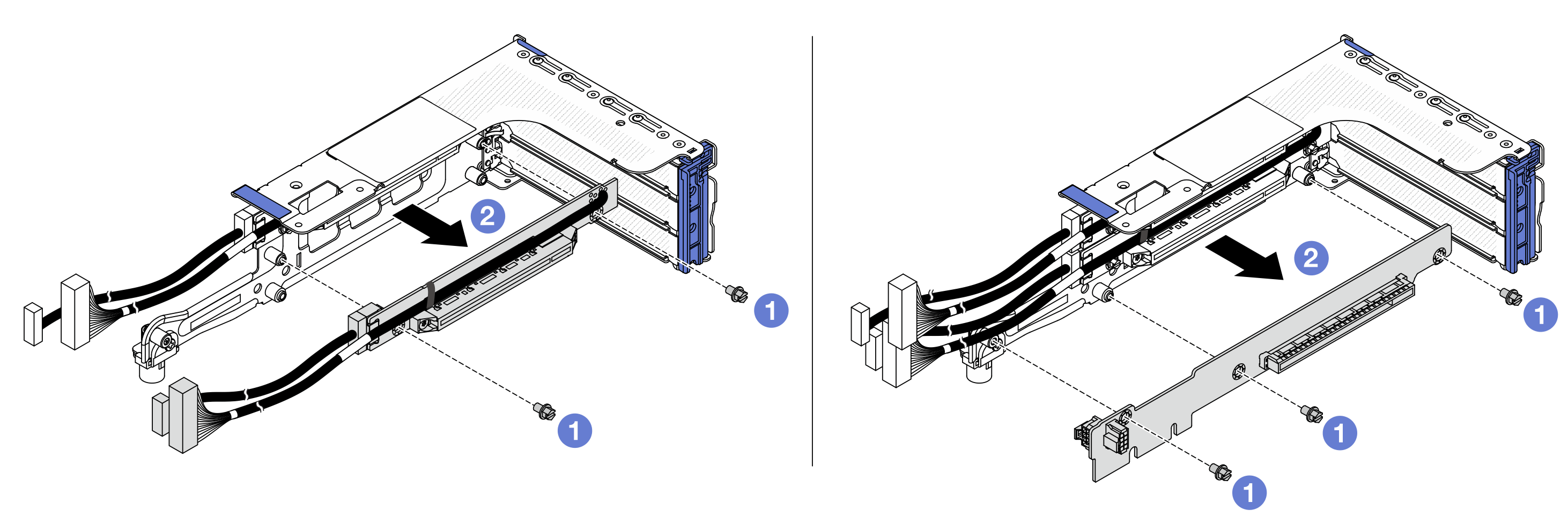

   圖 1. 從 2LP 擴充卡匣卸下 PCIe 配接卡


   1. 卸下固定 PCIe 配接卡的螺絲。
   2. 抓住 PCIe 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

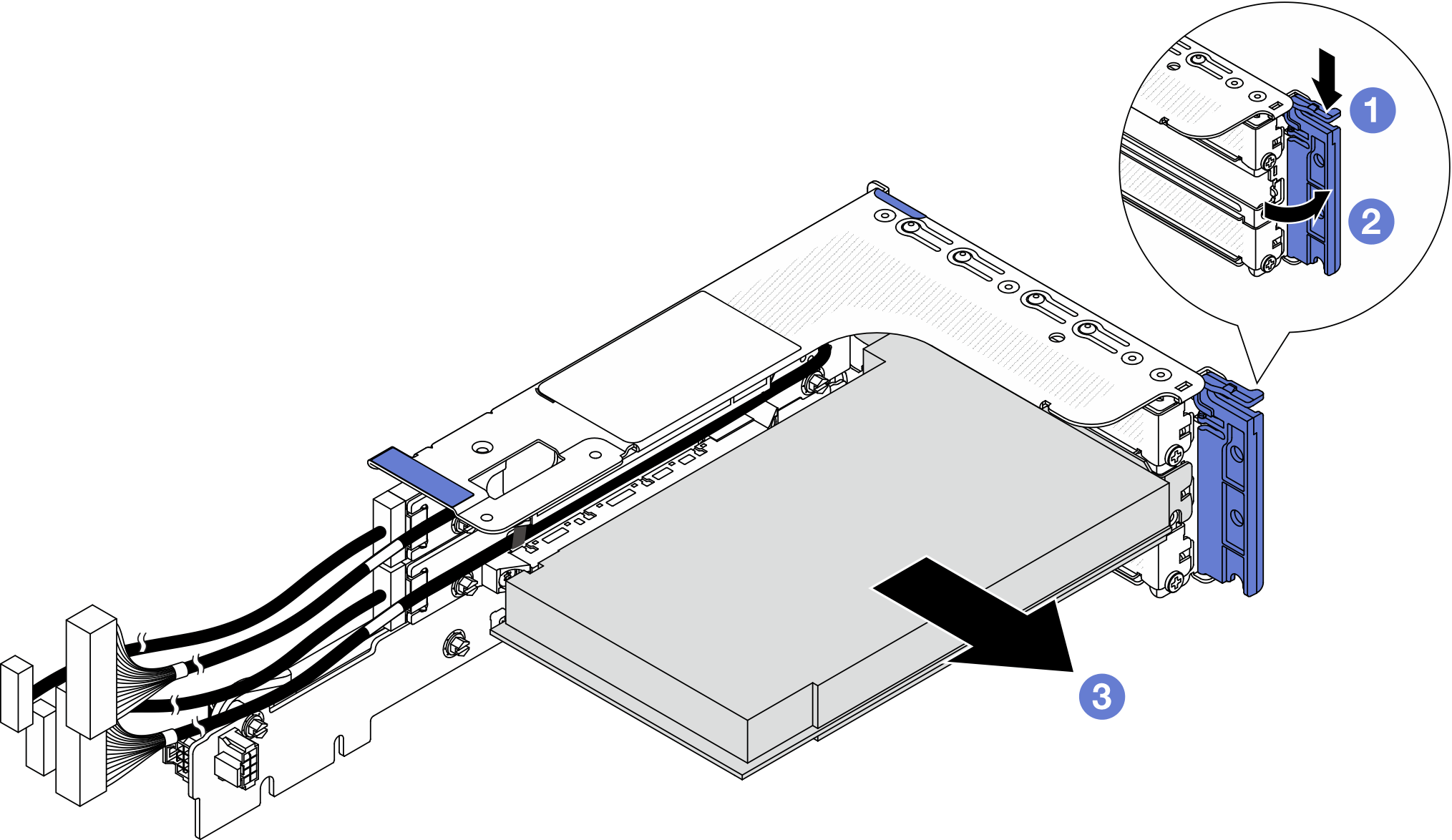

   圖 2. 從 3FH 擴充卡匣卸下 PCIe 配接卡


   1. 將固定夾向下按壓。
   2. 將 PCIe 配接卡固定閂鎖旋轉至開啟位置。
   3. 抓住 PCIe 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

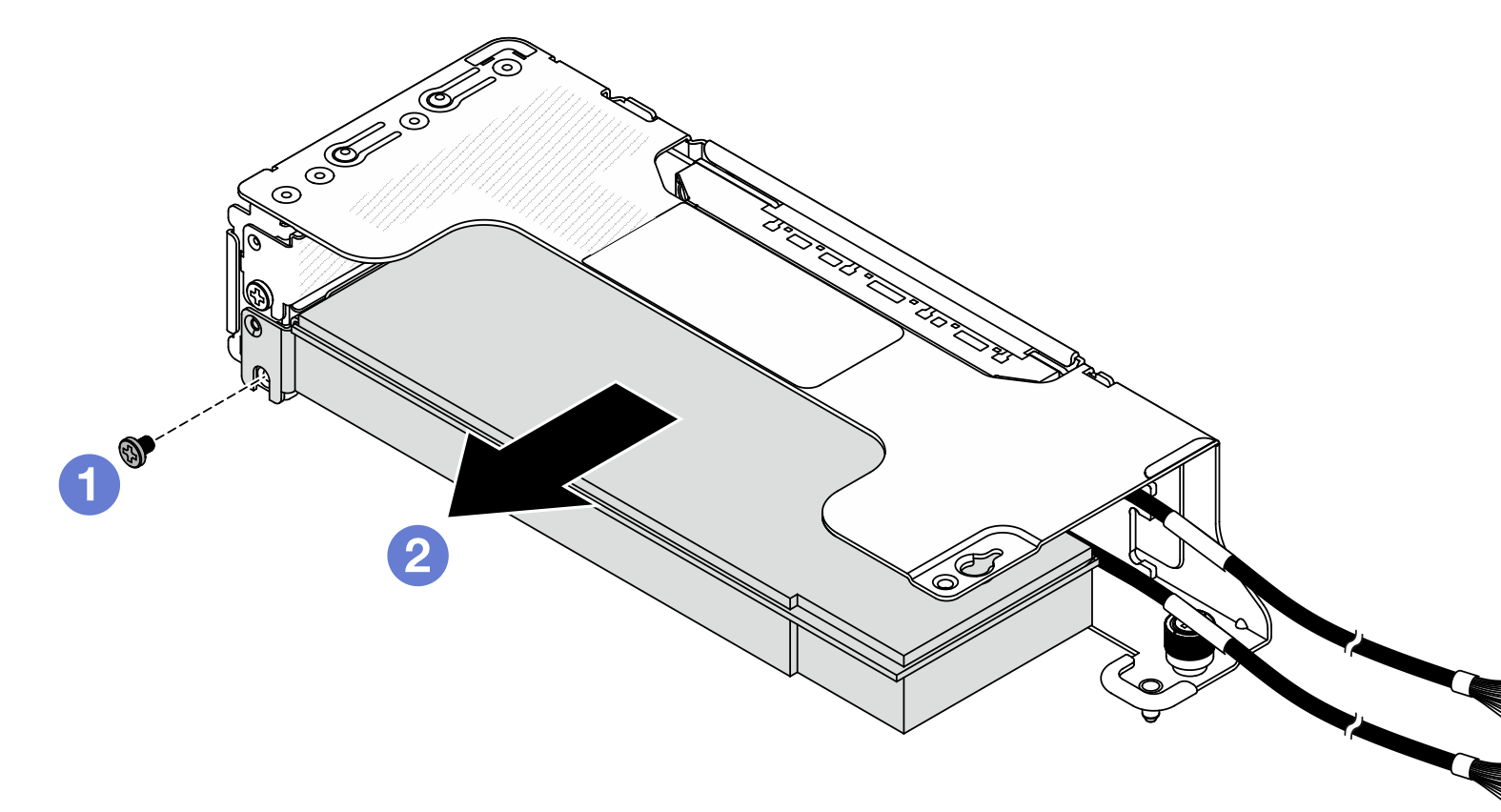

   圖 3. 從 2FH 擴充卡匣卸下 PCIe 配接卡


   1. 如圖所示提起固定夾。
   2. 將 PCIe 配接卡固定閂鎖旋轉至開啟位置。
   3. 抓住 PCIe 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

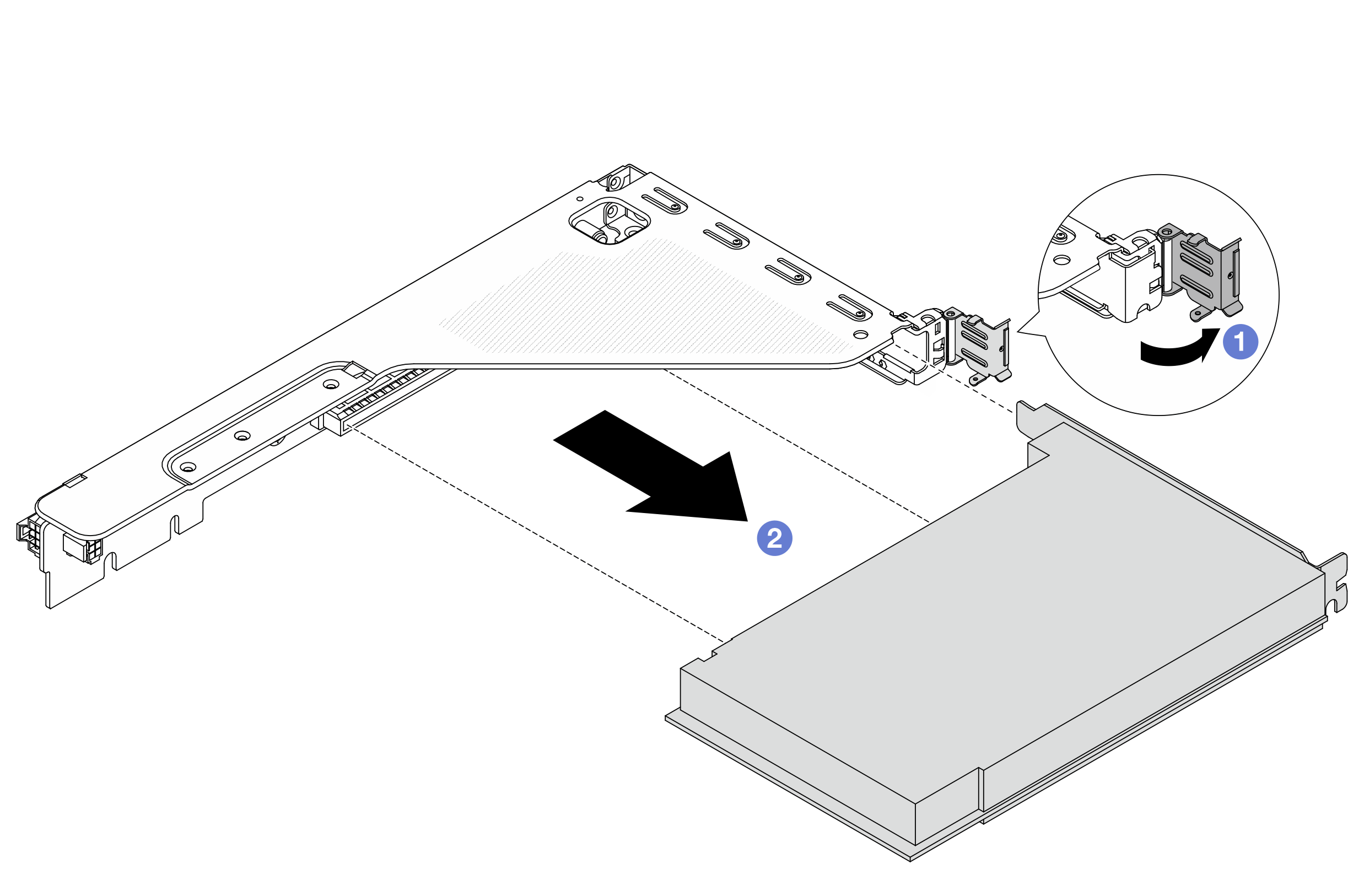

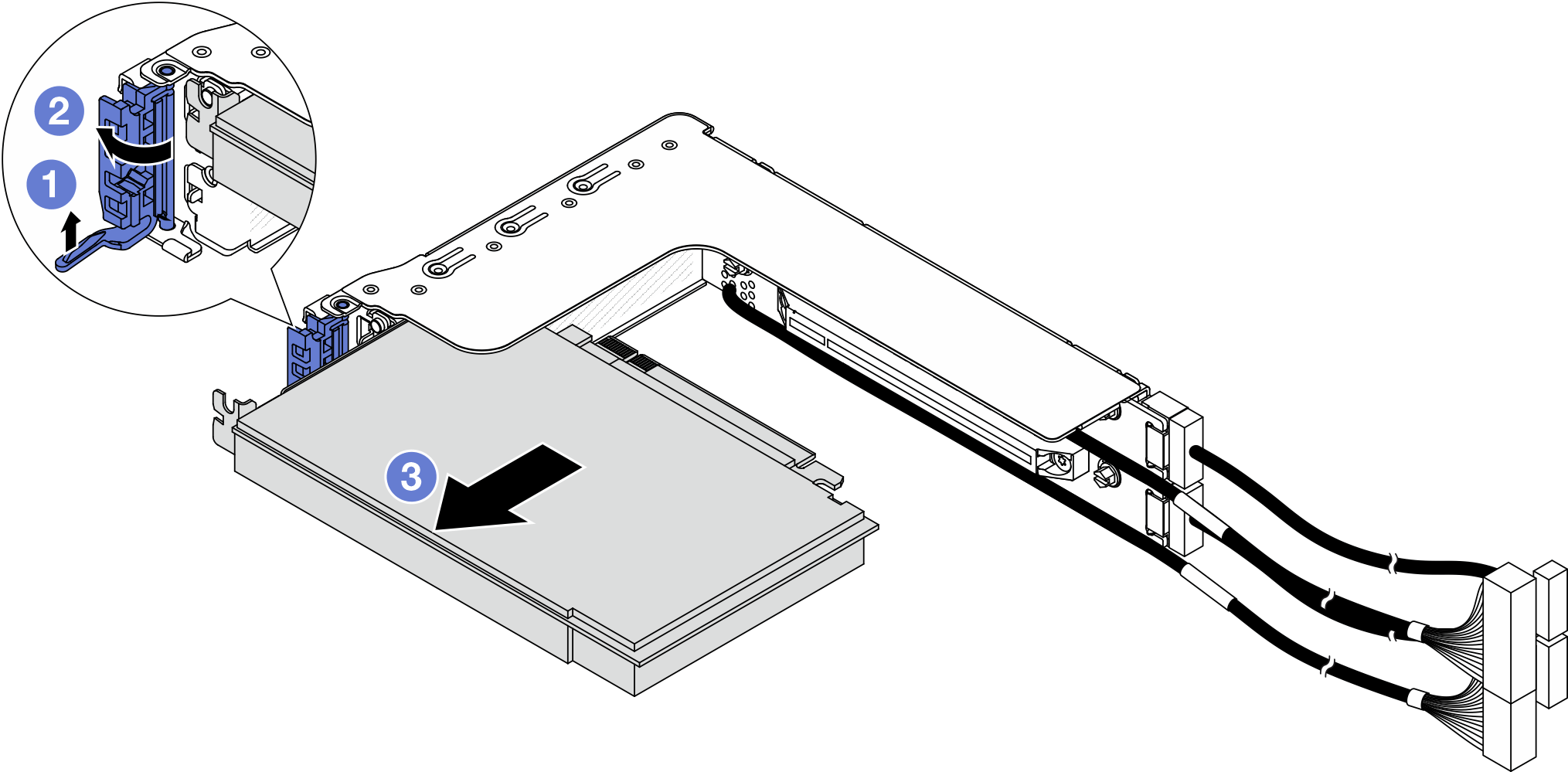

   圖 4. 從 1FH 擴充卡匣卸下 PCIe 配接卡


   1. 將 PCIe 配接卡固定閂鎖旋轉至開啟位置。
   2. 抓住 PCIe 配接卡邊緣，小心地將其從 PCIe 插槽拉出。
3. （選用）如果要更換擴充卡，請從擴充卡匣卸下擴充卡。
   註

   下圖以 3FH 擴充卡匣上的擴充卡為例。其他類型擴充卡的更換程序相同。

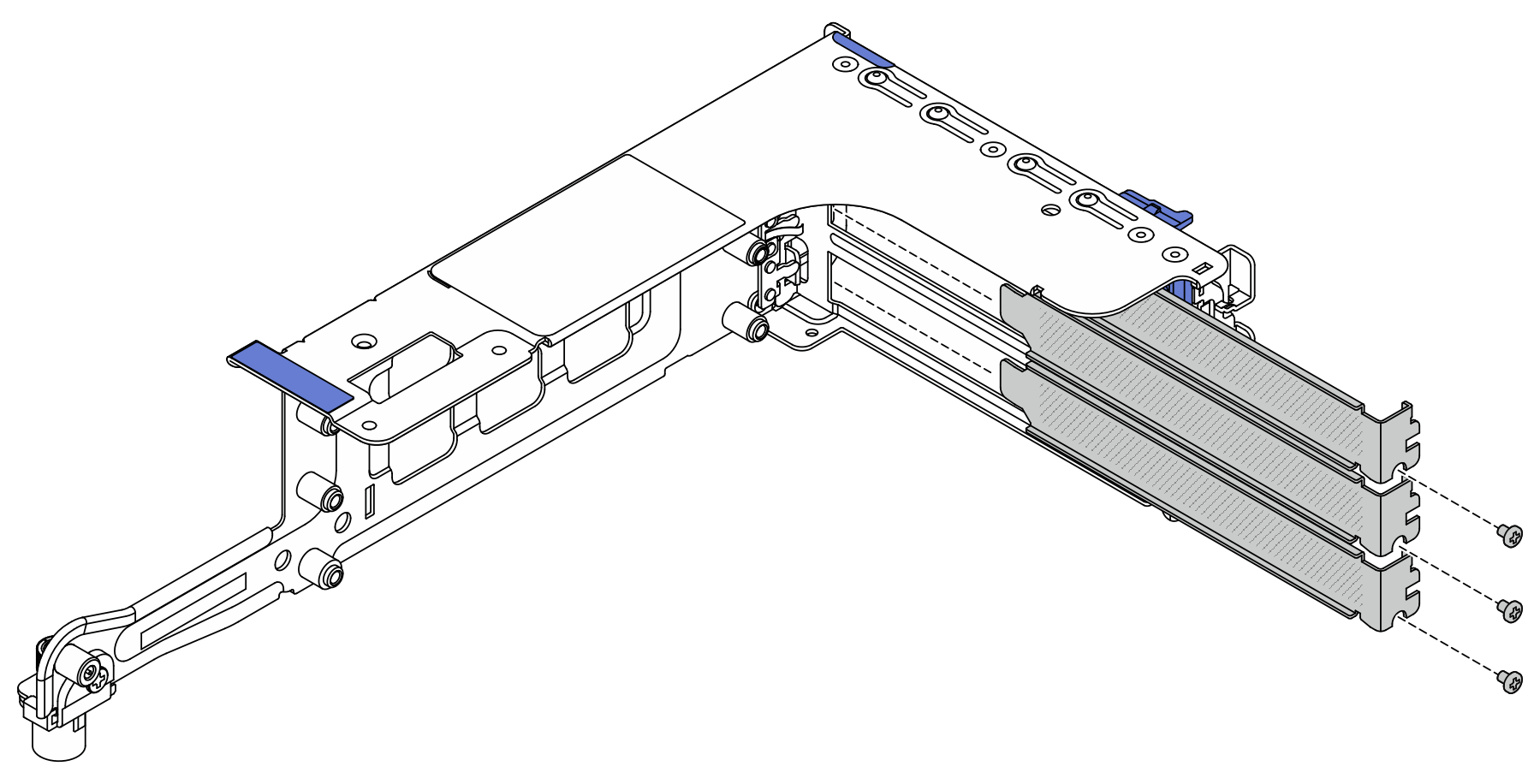

   圖 5. 從擴充卡匣卸下擴充卡


   1. 卸下固定擴充卡的螺絲。
   2. 抓住擴充卡邊緣，小心地將其從擴充卡匣中取出。
