卸下空氣擋板

請依照本節中的指示卸下空氣擋板。

關於此作業

S033

注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能，導致金屬液化、燃燒或兩者同時發生。

S017

注意

附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 於空氣擋板卸下時操作伺服器，可能會損壞伺服器元件。為了保持正常冷卻和空氣流通，請在開啟伺服器之前重新裝回空氣擋板。

程序

1. 為作業做好準備。
   1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
   2. 卸下上蓋。請參閱卸下上蓋。
   3. 如果空氣擋板上有安裝 RAID 快閃記憶體電源模組，請先拔除 RAID 快閃記憶體電源模組的纜線。
   4. 如果空氣擋板上安裝了 M.2 硬碟，請拔掉 M.2 背板纜線。
   5. 如果空氣擋板上安裝了 GPU 配接卡，請卸下 GPU 配接卡。請參閱卸下 GPU 配接卡。
2. 握住空氣擋板，然後小心地提起空氣擋板，使其脫離機箱。

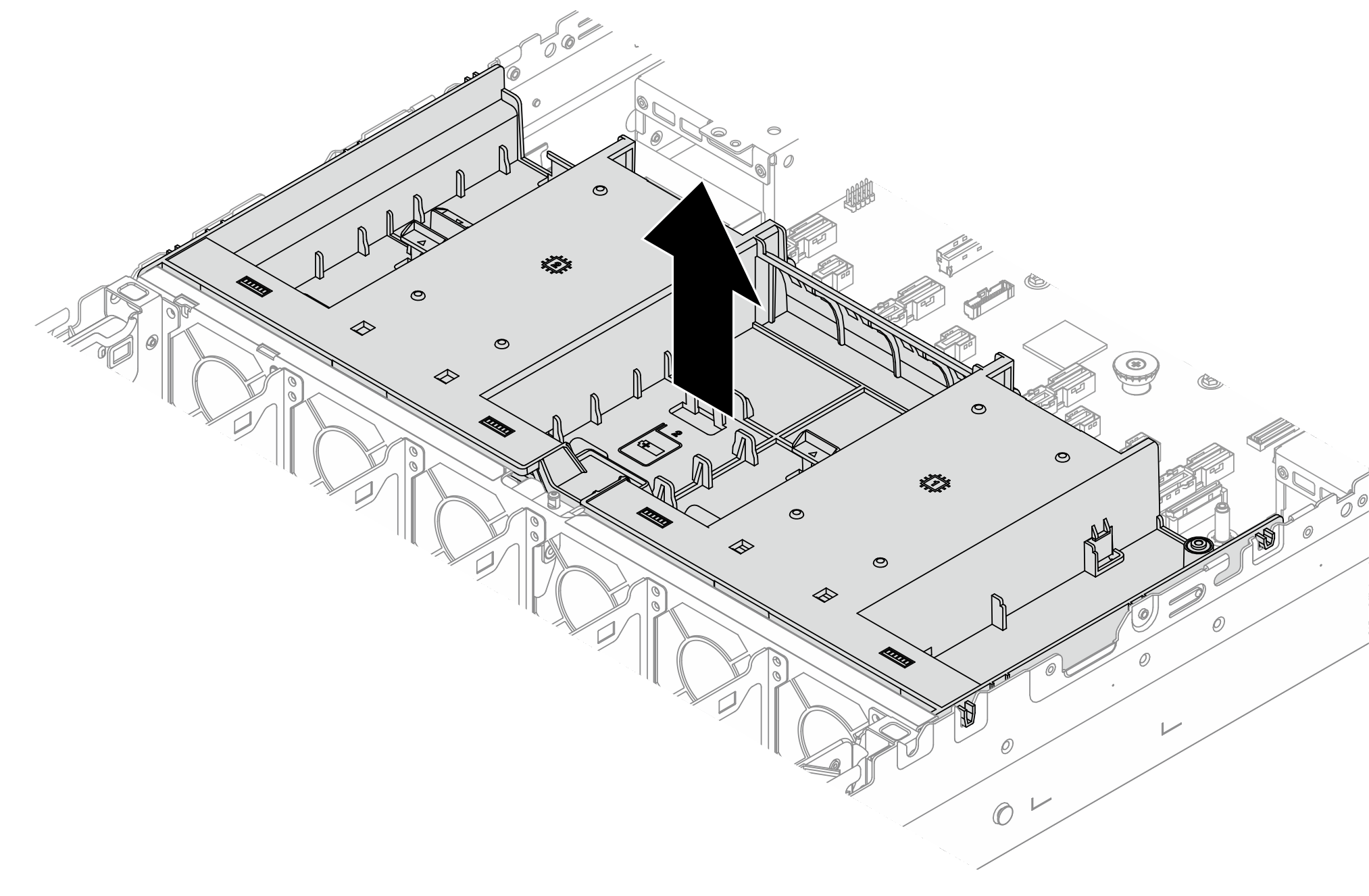

   圖 1. 卸下空氣擋板


3. （選用）卸下空氣擋板填充板。
   註

   只有在未安裝散熱槽或 1U 散熱槽時，標準空氣擋板才需要填充板。

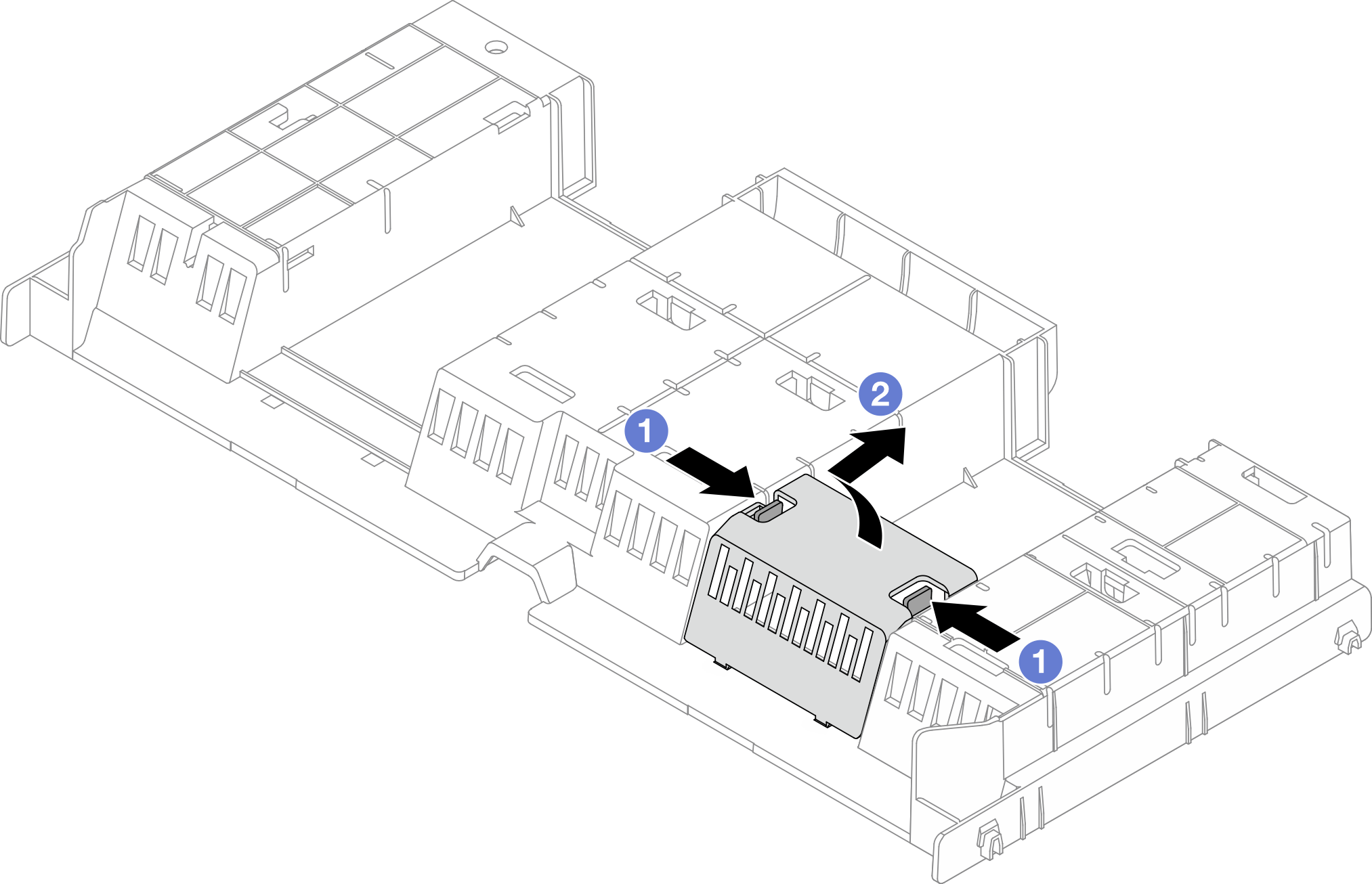

   圖 2. 卸下空氣擋板填充板


   1. 握住填充板兩側的卡榫。
   2. 如上圖所示，從空氣擋板上卸下填充板。
