卸下导风罩

按照本节中的说明卸下导风罩。

关于本任务

S033
240VA shock hazard
警告

当前能级可能构成危险。电压已达到危险等级,如发生金属性短路,可能因热量释放而造成金属喷溅和/或烧伤。

S017
moving parts
警告
附近有危险的活动扇叶。请勿用手指或身体其他部位与其接触。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 卸下导风罩后运行服务器可能会损坏服务器组件。为实现正常散热和空气流通,请在开启服务器之前重新安装导风罩。

过程

所示导风罩为标准导风罩。GPU 导风罩的卸下过程与之相同。

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下顶盖。请参阅卸下顶盖
    3. 如果导风罩上装有 RAID 快速充电模块,请先拔下 RAID 快速充电模块的线缆。
    4. 如果导风罩上装有 M.2 硬盘,请拔下 M.2 背板线缆。
    5. 如果导风罩上装有 GPU 适配器,请将其卸下。请参阅卸下 GPU 适配器
  2. 抓住导风罩,然后小心地将其从机箱中提取出来。

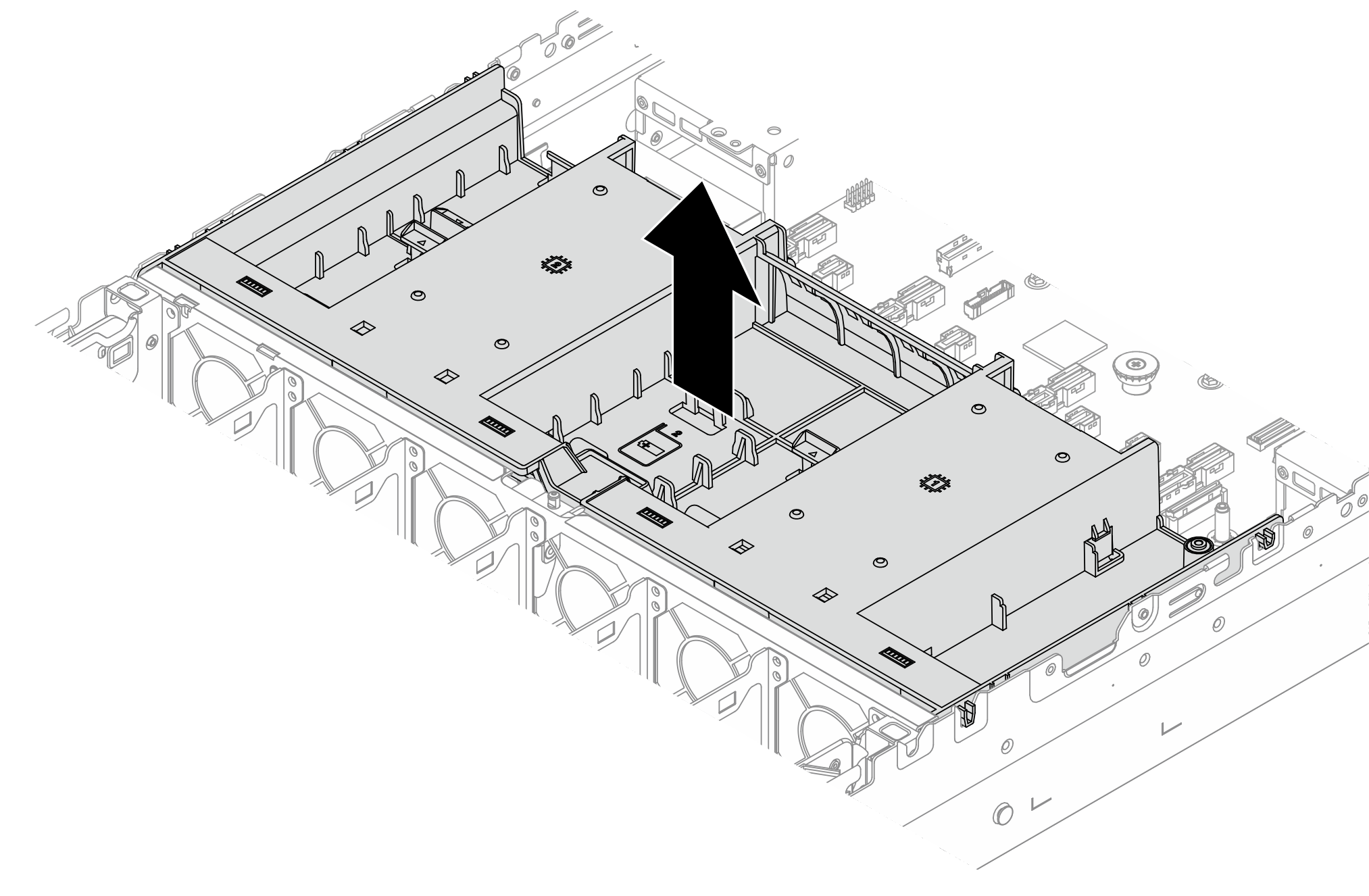

    图 1. 卸下导风罩
    Removing the air baffle
  3. (可选)卸下导风罩填充件。
    标准导风罩仅在未安装散热器或 1U 散热器时才需要使用填充件。

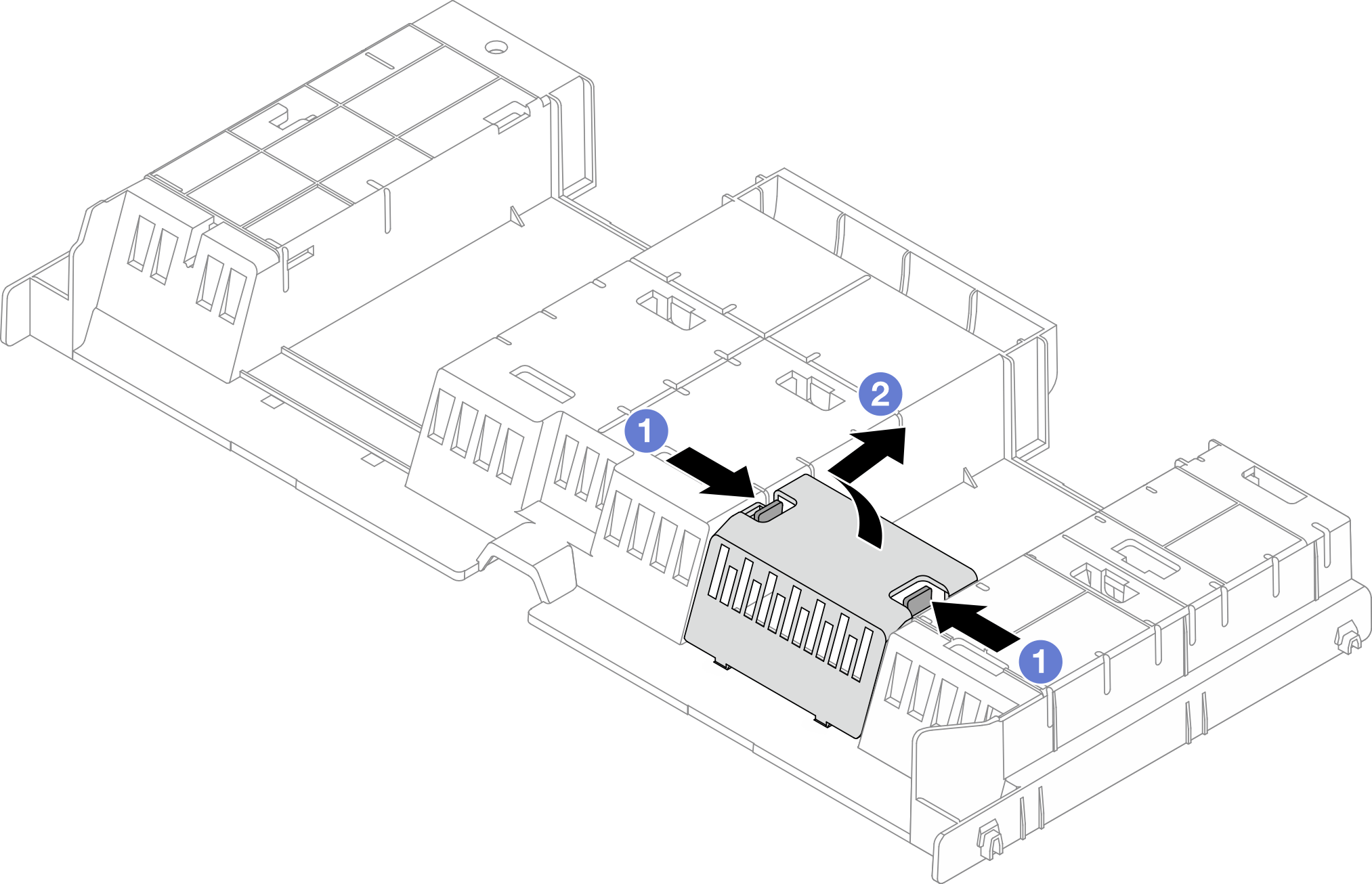

    图 2. 卸下导风罩填充件
    Removing the air baffle filler
    1. 捏住填充件两侧的卡扣。
    2. 如上图所示,从导风罩上卸下填充件。

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
