Remover o defletor de ar

Siga as instruções nesta seção para remover o defletor de ar.

Sobre esta tarefa

S033
240VA shock hazard
CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

S017
moving parts
CUIDADO
Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • A operação do servidor sem o defletor de ar pode danificar componentes do servidor. Para ter um resfriamento e uma corrente de ar adequados, reinstale a placa defletora de ar antes de ligar o servidor.

Procedimento

Nota
O defletor de ar ilustrado é o defletor de ar padrão. O procedimento de remoção é o mesmo para o defletor de ar da GPU.

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Se houver um módulo de energia flash RAID instalado no defletor de ar, desconecte o cabo do módulo primeiro.
    4. Se houver uma unidade M.2 instalada no defletor de ar, desconecte os cabos do backplane M.2.
    5. Se houver um adaptador GPU instalado no defletor de ar, remova o adaptador GPU. Consulte Remover o adaptador de GPU.
  2. Segure o defletor de ar e levante-o com cuidado para fora do chassi.

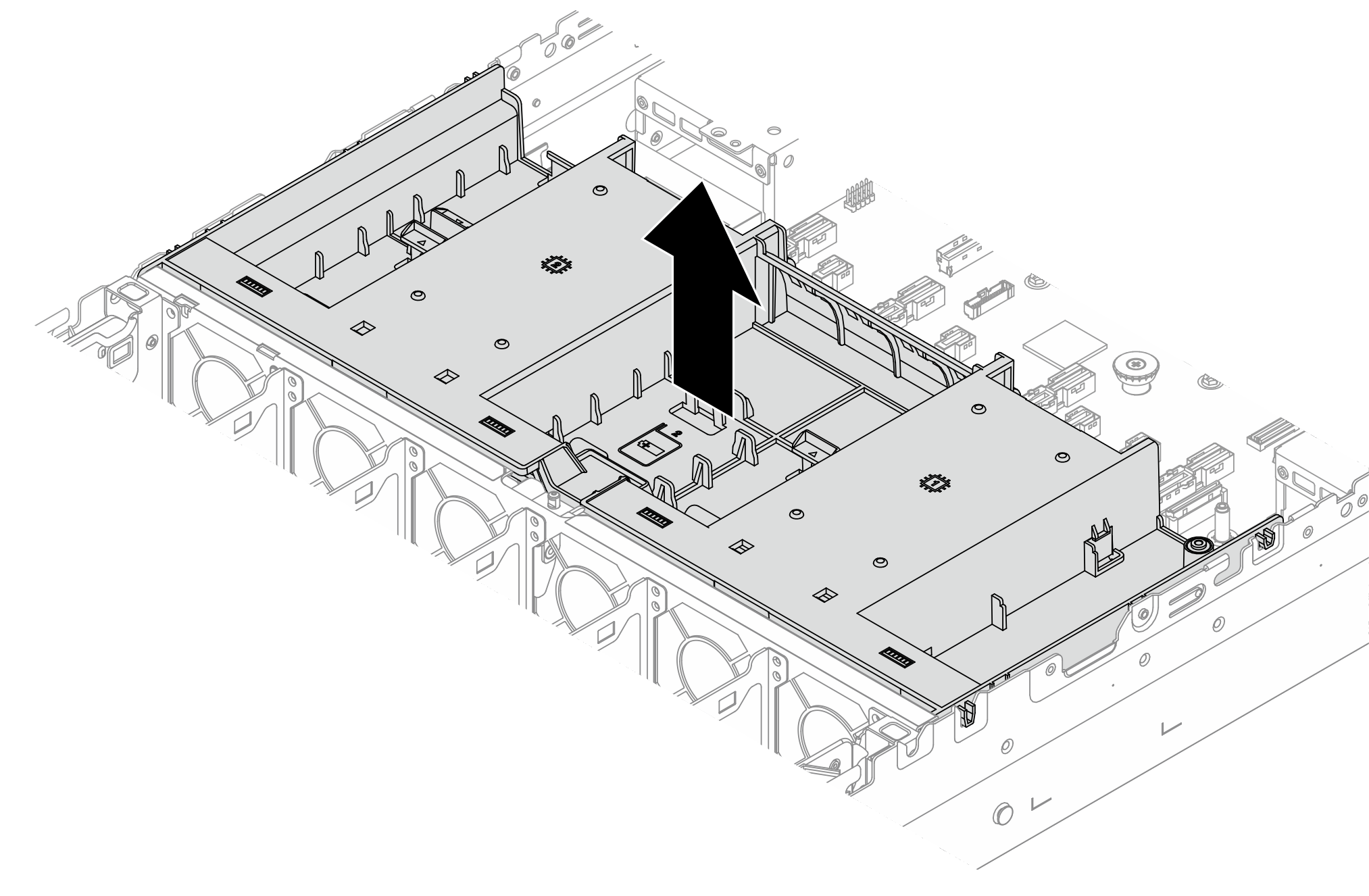

    Figura 1. Removendo o defletor de ar
    Removing the air baffle
  3. (Opcional) Remova o preenchimento do defletor de ar.
    Nota
    O preenchimento é necessário apenas para o defletor de ar padrão quando nenhum dissipador de calor ou um dissipador de calor 1U está instalado.

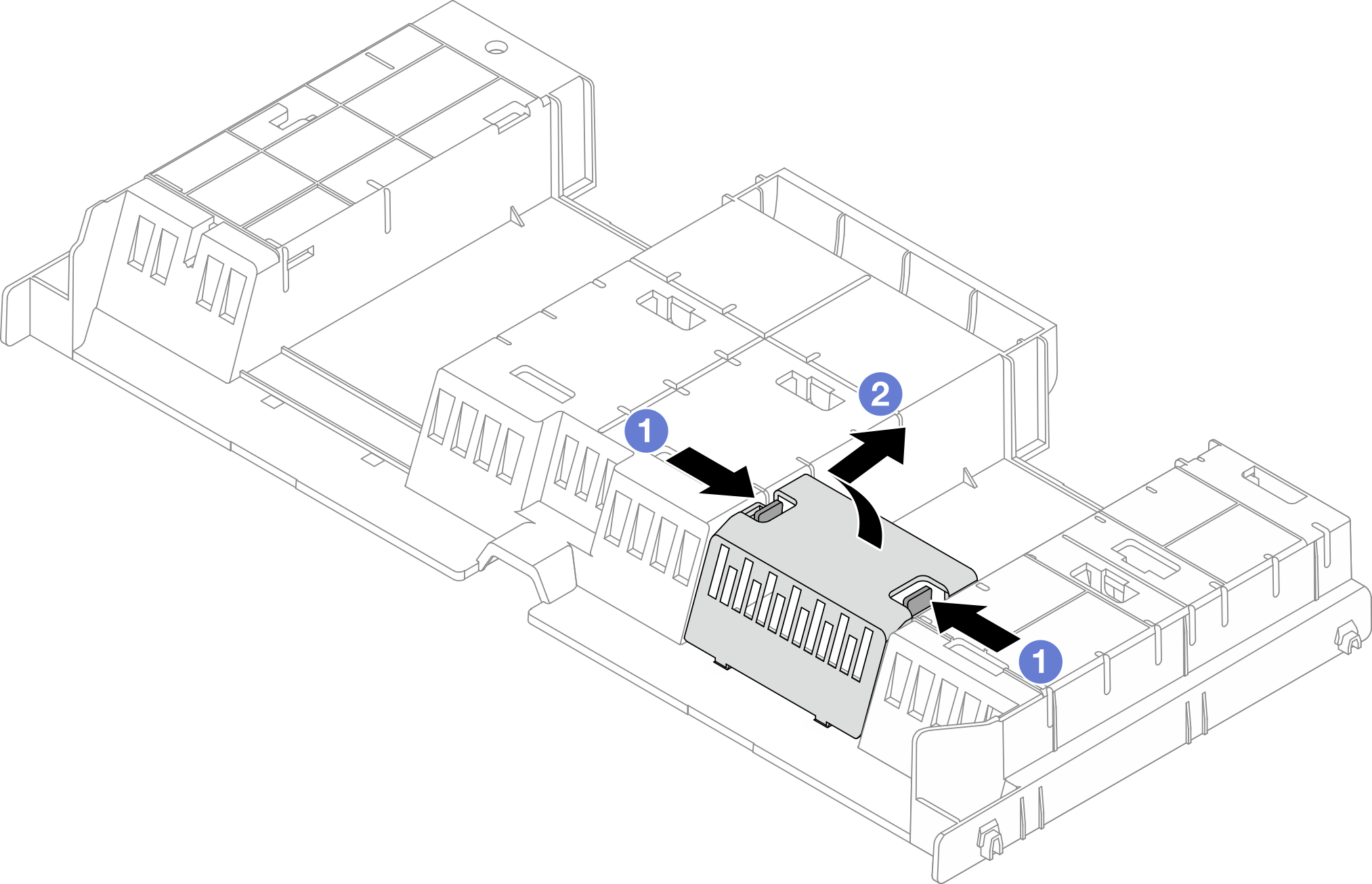

    Figura 2. Removendo o preenchimento do defletor de ar
    Removing the air baffle filler
    1. Segure as guias de preenchimento nos dois lados.
    2. Remova o preenchimento do defletor de ar conforme ilustrado acima.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
