Remover o adaptador de GPU

Siga as instruções nesta seção para remover um adaptador de GPU.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

Nota
Dependendo do tipo específico, seu adaptador de GPU pode ser diferente do mostrado nas ilustrações.

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova o cabo de alimentação do adaptador GPU.
      Nota

      O cabo de alimentação da GPU é necessário apenas quando a potência da GPU é maior ou igual a 75 W.

  2. Remova o conjunto de placa riser que tem o adaptador da GPU instalado.

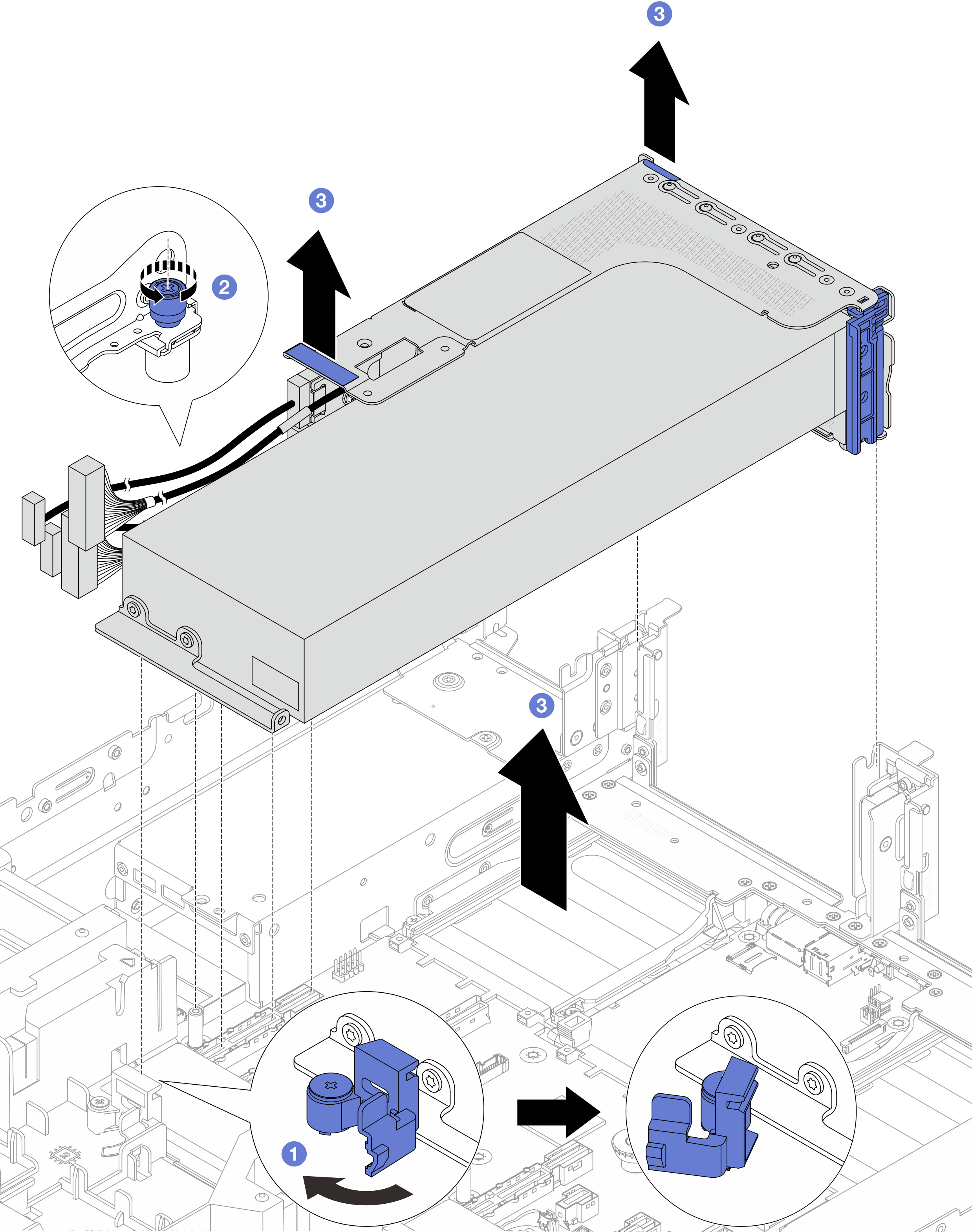

    Figura 1. Removendo o conjunto de placa riser
    Removing the riser assembly
    1. Abra a trava azul no defletor de ar da GPU.
    2. Solte o parafuso que prende o conjunto de placa riser.
    3. Levante levemente o conjunto de placa riser e desconecte os cabos da placa riser da placa do processador. Em seguida, levante o conjunto de placa riser para fora do chassi.
      Atenção
      Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
  3. Remova o adaptador GPU da gaiola da placa riser.

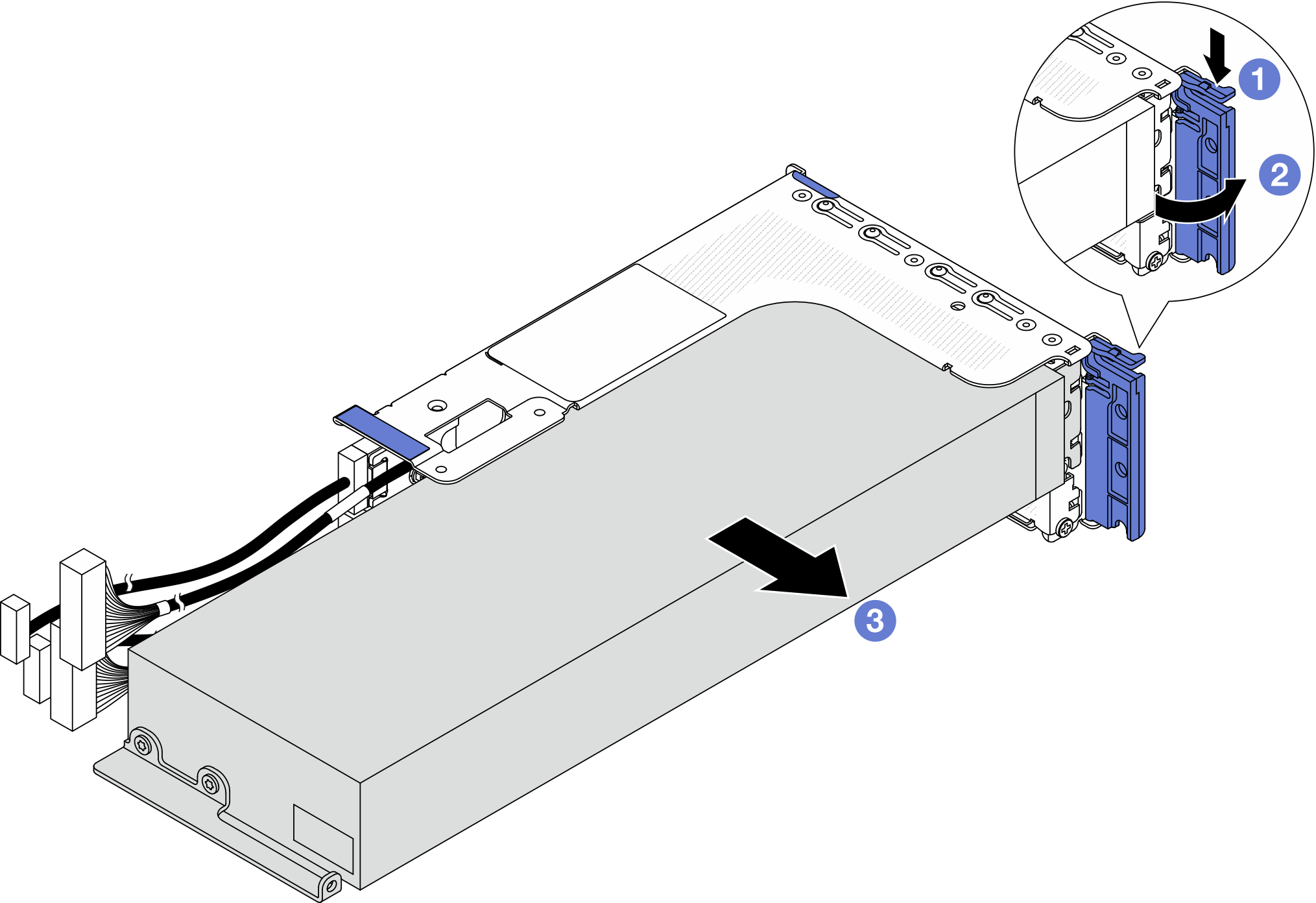

    Figura 2. Removendo o adaptador de GPU
    Removing the GPU adapter
    1. Pressione o clipe do retentor para baixo.
    2. Gire a trava de retenção para a posição aberta.
    3. Segure o adaptador GPU pelas bordas e retire-o com cuidado do slot PCIe.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
