GPU-Adapter entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen GPU-Adapter zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

Anmerkung
Je nach Typ weicht Ihr GPU-Adapter möglicherweise von den Abbildungen ab.

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    3. Ziehen Sie das GPU-Netzkabel vom GPU-Adapter ab.
      Anmerkung

      Das GPU-Netzkabel wird nur benötigt, wenn die GPU-Leistung größer als oder gleich 75 W ist.

  2. Entfernen Sie die Adapterkartenbaugruppe, in der der GPU-Adapter installiert ist.

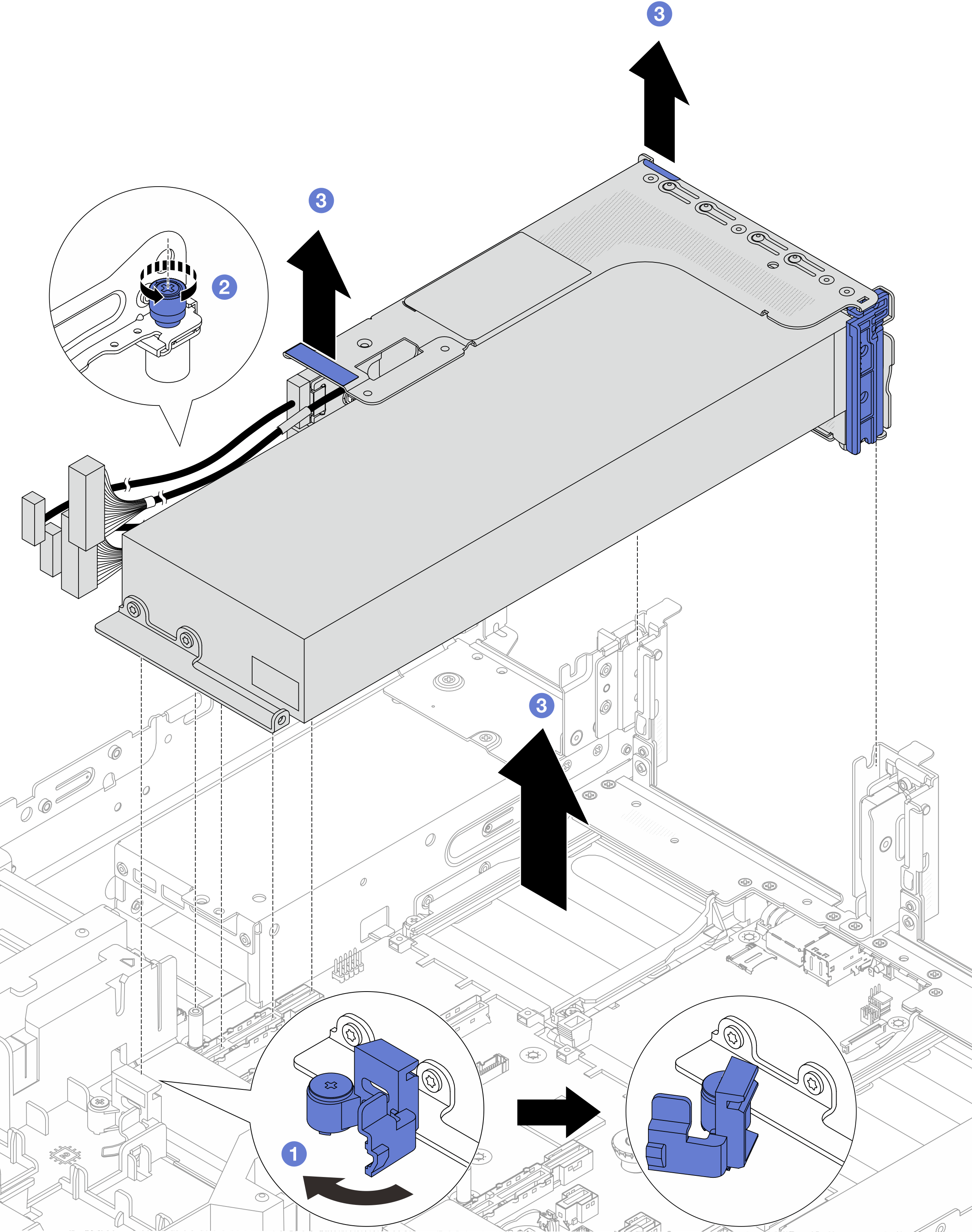

    Abbildung 1. Adapterkartenbaugruppe entfernen
    Removing the riser assembly
    1. Öffnen Sie die blaue Verriegelung an der GPU-Luftführung.
    2. Lösen Sie die Schraube, mit der die Adapterkartenbaugruppe befestigt ist.
    3. Heben Sie die Adapterkartenbaugruppe leicht an und ziehen Sie die Kabel der Adapterkarte von der Prozessorplatine ab. Heben Sie die Adapterkartenbaugruppe dann aus dem Gehäuse.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  3. Entfernen Sie den GPU-Adapter aus dem Adapterrahmen.

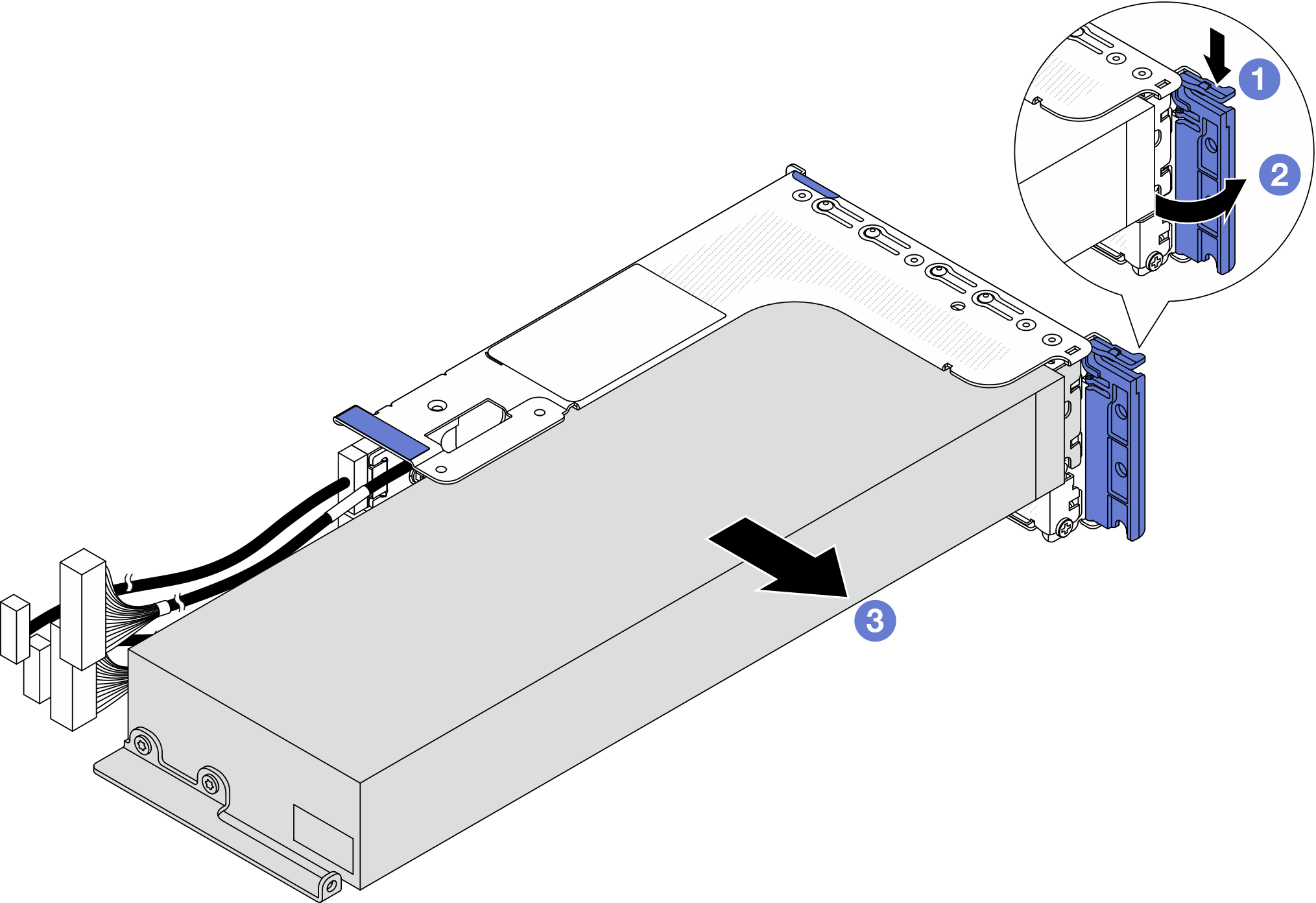

    Abbildung 2. GPU-Adapter entfernen
    Removing the GPU adapter
    1. Drücken Sie die Halteklammer nach unten.
    2. Drehen Sie die Sicherung in die geöffnete Position.
    3. Halten Sie den GPU-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Steckplatz.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
