Rimozione di un adattatore GPU

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore GPU.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

Nota
A seconda del tipo specifico, l'adattatore GPU potrebbe essere diverso da quello mostrato nelle figure.

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere il cavo di alimentazione della GPU dall'adattatore GPU.
      Nota

      Il cavo di alimentazione della GPU è necessario solo quando l'alimentazione della GPU è maggiore o uguale a 75 W.

  2. Rimuovere l'assieme verticale su cui è installato l'adattatore GPU.

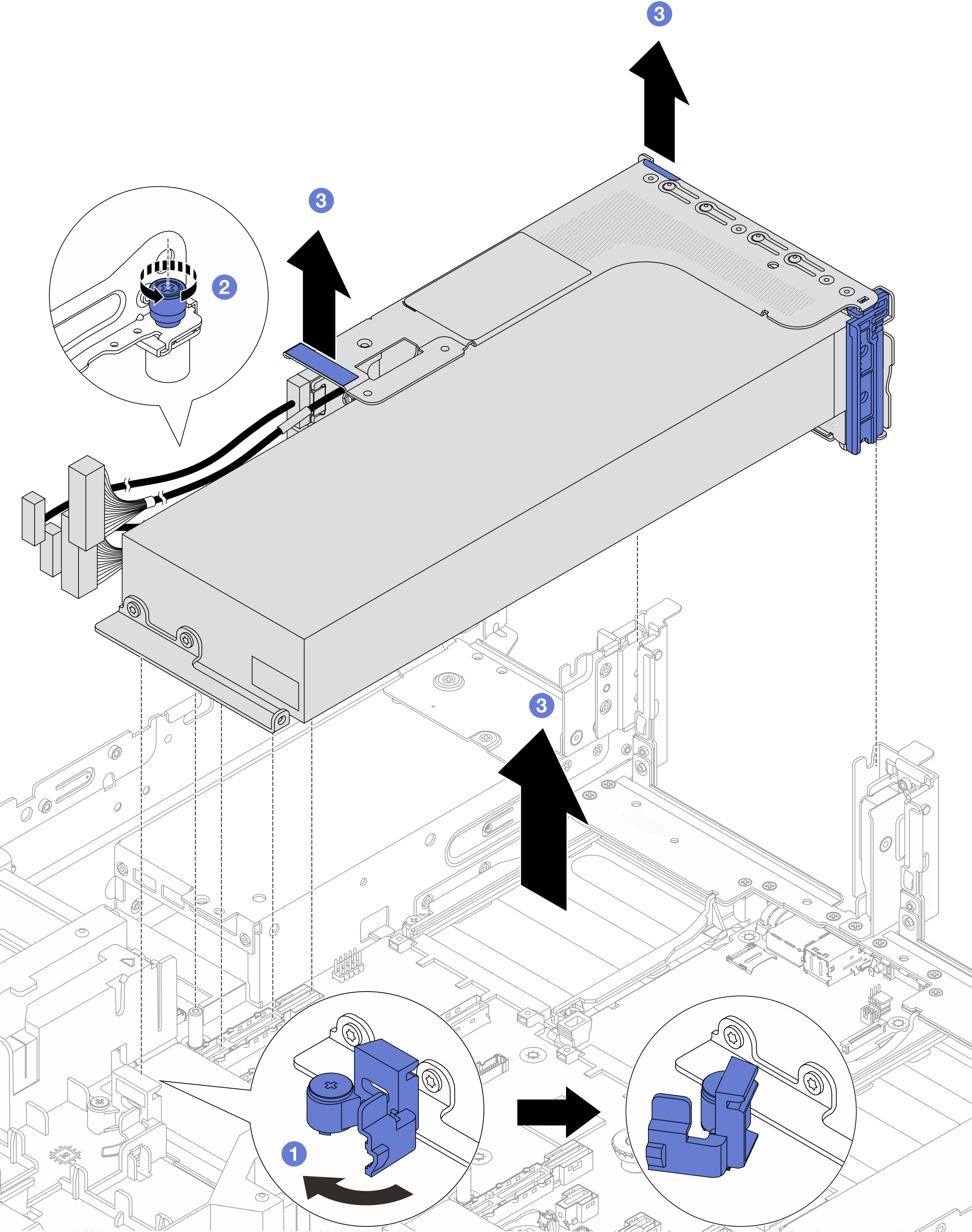

    Figura 1. Rimozione dell'assieme verticale
    Removing the riser assembly
    1. Aprire il fermo blu sul deflettore d'aria della GPU.
    2. Allentare la vite che fissa l'assieme verticale.
    3. Sollevare leggermente l'assieme verticale e scollegare i cavi della scheda verticale dalla scheda del processore. Sollevare quindi l'assieme verticale per estrarlo dallo chassis.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  3. Rimuovere l'adattatore GPU dal telaio verticale.

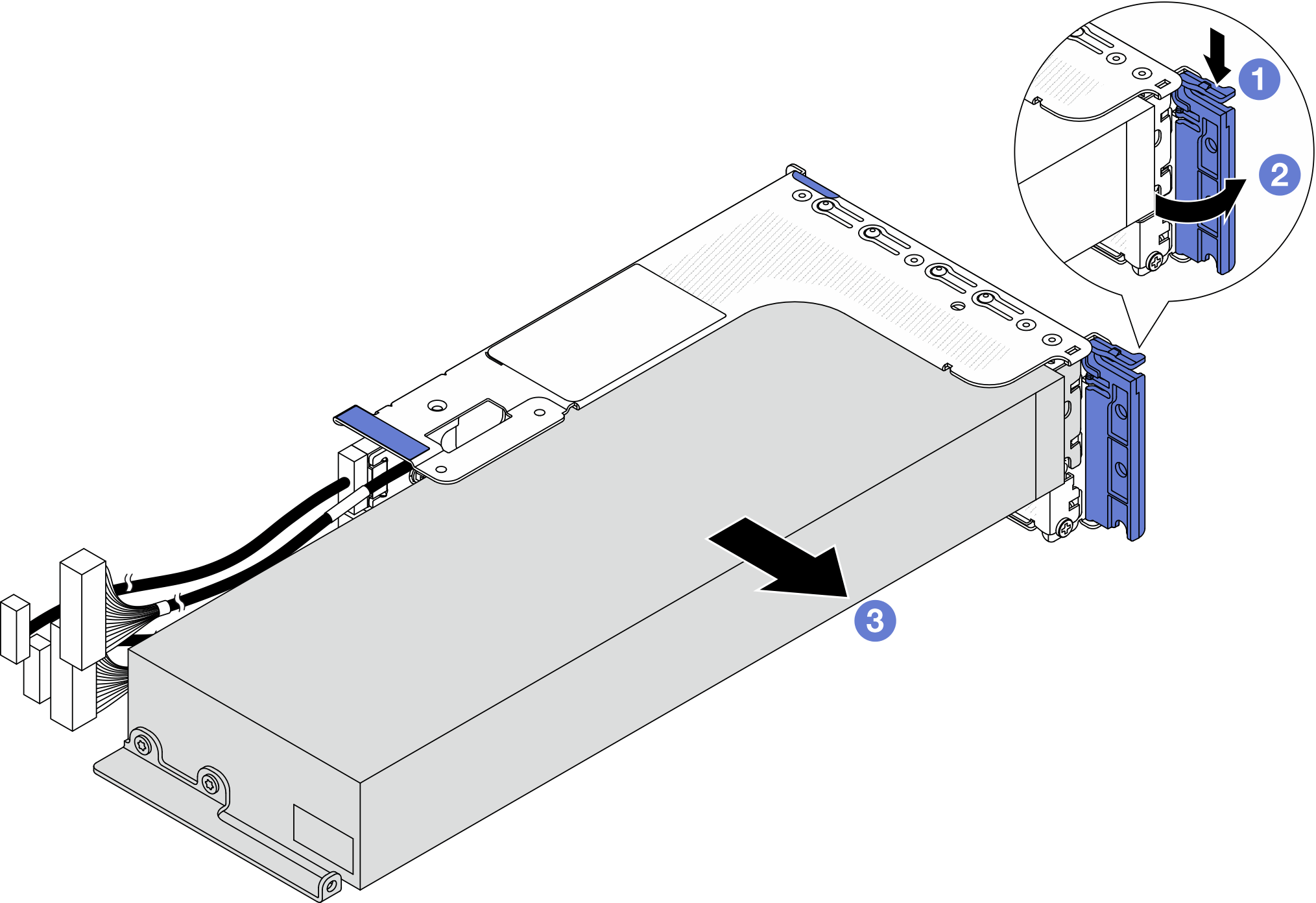

    Figura 2. Rimozione dell'adattatore GPU
    Removing the GPU adapter
    1. Premere il fermo di blocco verso il basso.
    2. Ruotare il fermo di blocco nella posizione di apertura.
    3. Afferrare l'adattatore GPU per i bordi ed estrarlo con cautela dal relativo slot PCIe.

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
