Снятие адаптера графического процессора

Следуйте инструкциям в этом разделе, чтобы снять адаптер графического процессора.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

Прим.
В зависимости от типа адаптер графического процессора может выглядеть иначе, чем на рисунках.

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Снимите кабель питания графического процессора с адаптера графического процессора.
      Прим.

      Кабель питания графического процессора требуется только в том случае, если мощность графического процессора больше или равна 75 Вт.

  2. Снимите блок платы-адаптера Riser с установленным адаптером графического процессора.

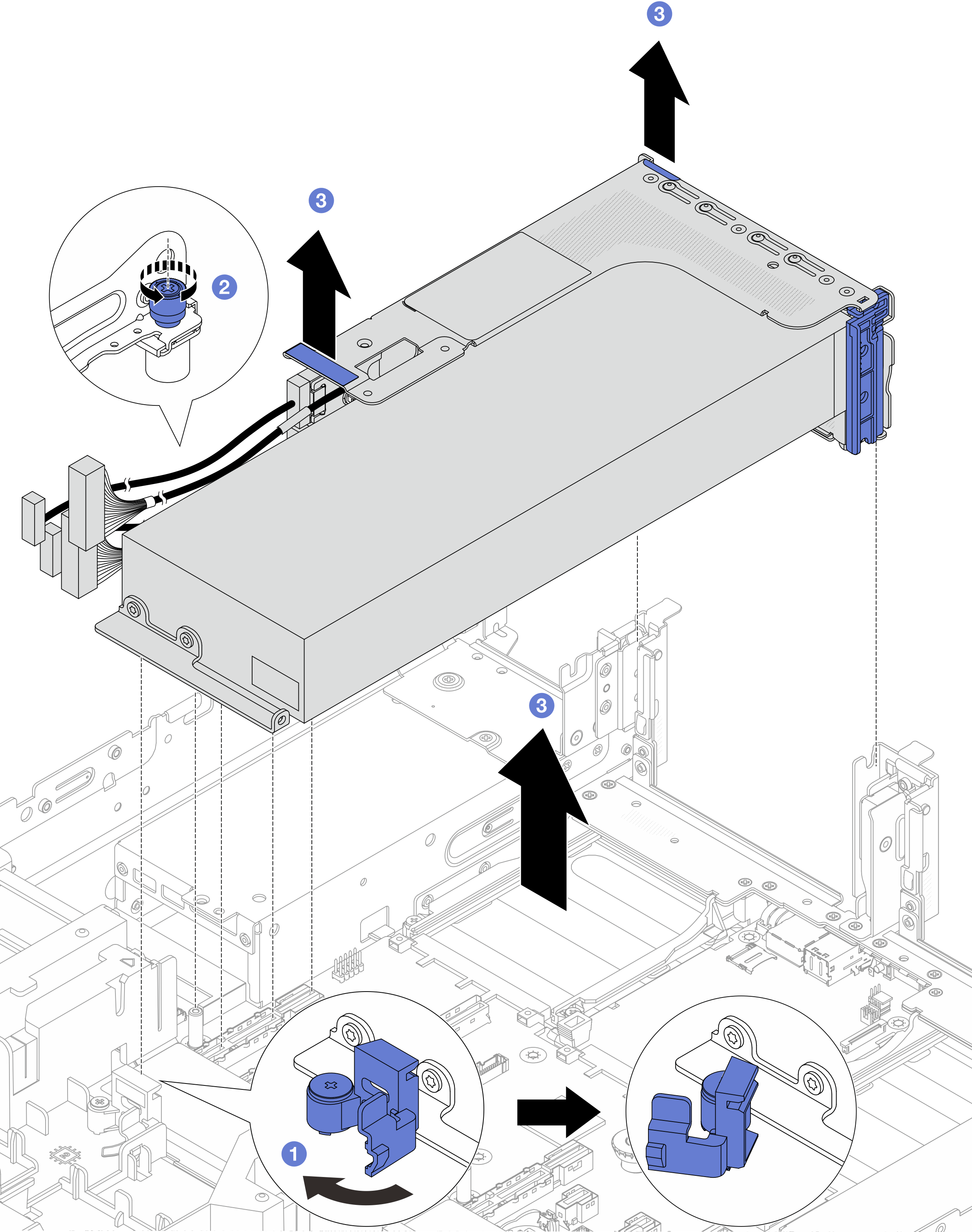

    Рис. 1. Снятие блока платы-адаптера Riser
    Removing the riser assembly
    1. Откройте синюю защелку на дефлекторе графического процессора.
    2. Ослабьте винт, фиксирующий блок платы-адаптера Riser.
    3. Слегка поднимите блок платы-адаптера Riser и отключите кабели платы-адаптера Riser от процессорной платы. Затем снимите блок платы-адаптера Riser с рамы, подняв его.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  3. Снимите адаптер графического процессора с отсека платы-адаптера Riser.

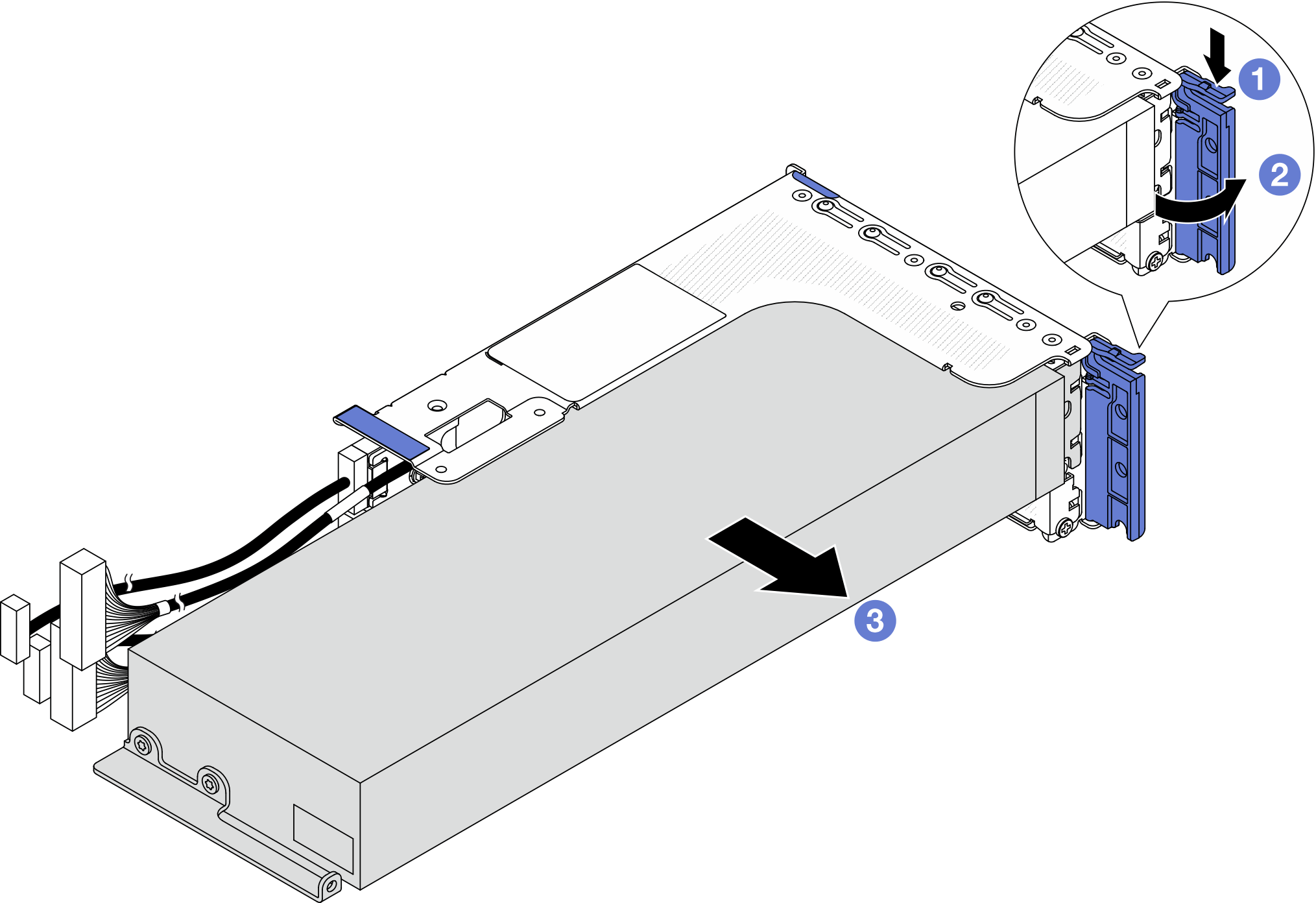

    Рис. 2. Снятие адаптера графического процессора
    Removing the GPU adapter
    1. Нажмите на фиксирующую защелку.
    2. Переведите фиксирующую защелку в открытое положение.
    3. Возьмите адаптер графического процессора за края и аккуратно извлеките его из гнезда PCIe.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
