GPU アダプターの取り外し

GPU アダプターを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

特定のタイプによっては、ご使用の GPU アダプターが図に示されているものと異なる場合があります。

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. GPU アダプターから GPU 電源ケーブルを取り外します。

      GPU 電源ケーブルは、GPU 電源が 75 W 以上の場合にのみ必要です。

  2. GPU アダプターが取り付けられているライザー・アセンブリーを取り外します。

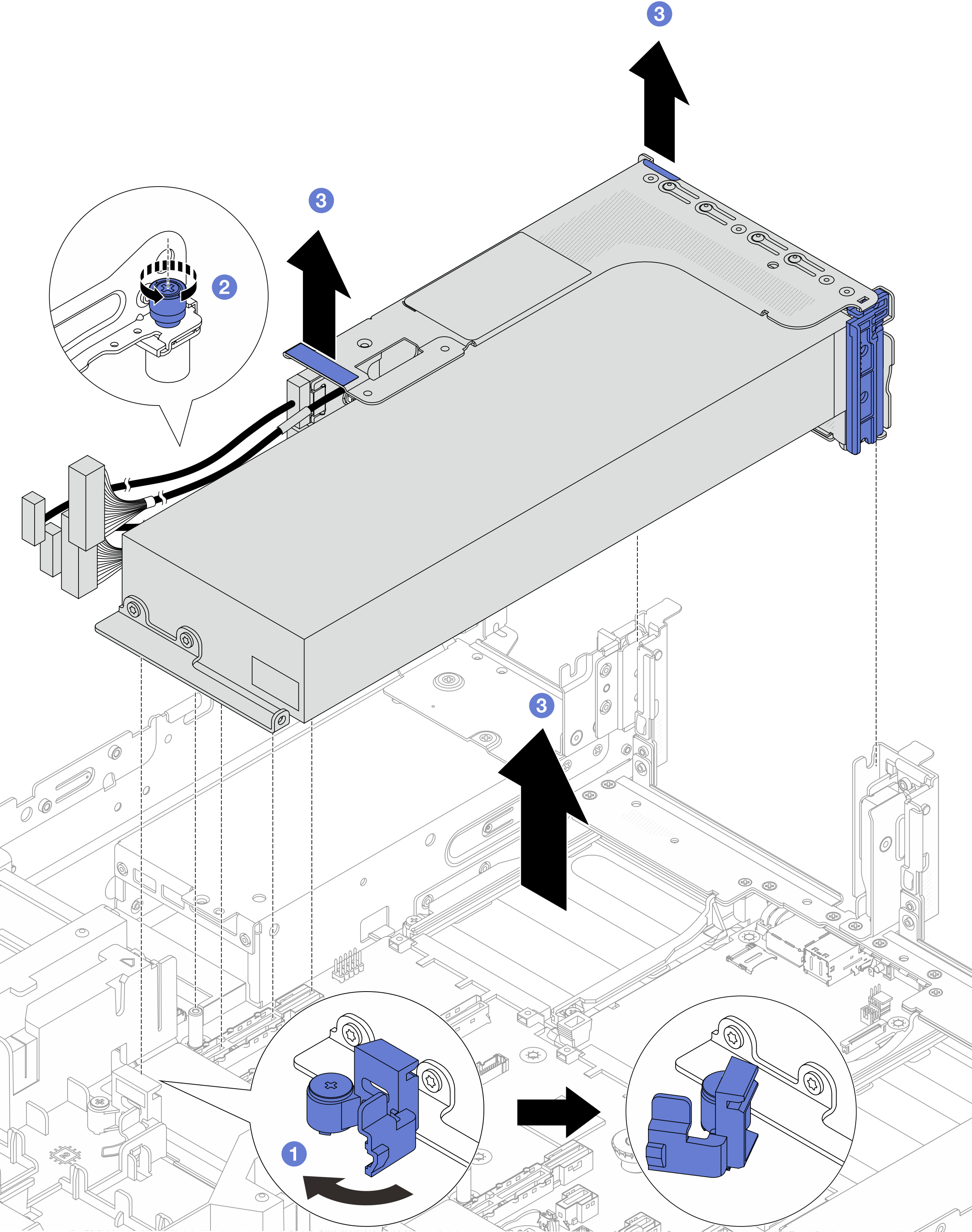

    図 1. ライザー・アセンブリーの取り外し
    Removing the riser assembly
    1. GPU エアー・バッフルの青色のラッチを開きます。
    2. ライザー・アセンブリーを固定しているねじを緩めます。
    3. ライザー・アセンブリーを少し持ち上げて、ライザー・カード・ケーブルをプロセッサー・ボードから外します。次に、ライザー・アセンブリーを持ち上げてシャーシから取り出します。
      重要
      システム・ボード・アセンブリーの損傷を避けるため、ケーブルをシステム・ボード・アセンブリーから取り外すときは、必ず 内部ケーブルの配線の手順に従ってください。
  3. ライザー・ケージから GPU アダプターを取り外します。

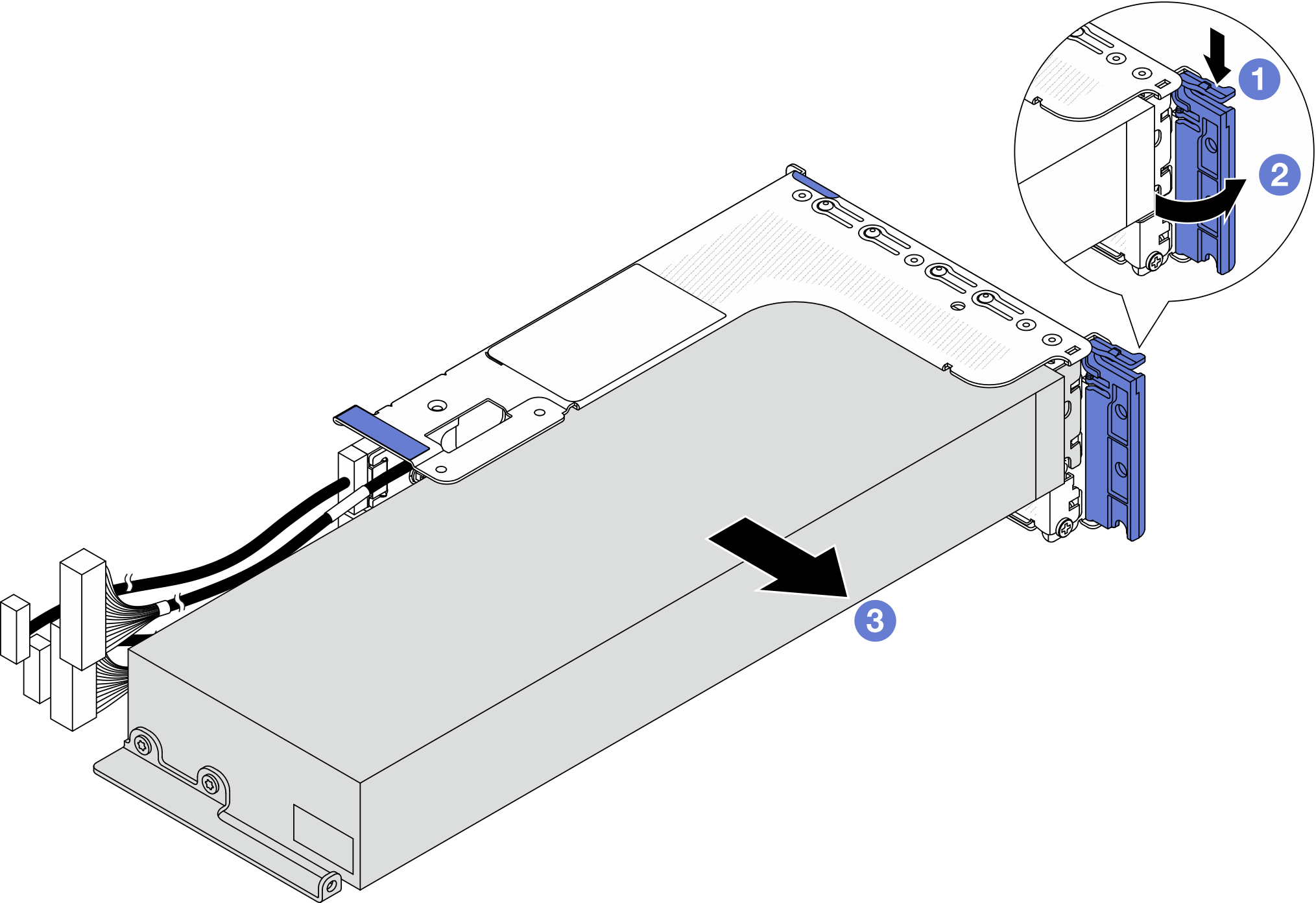

    図 2. GPU アダプターの取り外し
    Removing the GPU adapter
    1. 保持クリップを下に押します。
    2. 保持ラッチをオープン位置まで回転させます。
    3. GPU アダプターの端をつかんで、PCIe スロットから慎重に引き出します。

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
