GPU アダプターの取り付け

GPU アダプターを取り付けるには、このセクションの説明に従ってください。

このタスクについて

GPU 電源が大きいほど、PSU 電源が大きくなります。Lenovo Capacity Planner を使用してサーバーに構成されている必要な電力容量を計算します。Lenovo Capacity Planner に関する詳細は、以下で入手できます。

Lenovo Capacity Planner Web サイト

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • GPU アダプターは、いくつかのサーバー・モデルでサポートされますが、要件があります。温度規則を参照してください。

手順

特定のタイプによっては、ご使用の GPU アダプターが図に示されているものと異なる場合があります。

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. (オプション) GPU エアー・バッフルに必要なフィラーを取り付けます。詳しくは、GPU の交換を参照してください。
  3. 新しい GPU アダプター用の適切な PCIe スロットを見つけます。PCIe スロットおよび PCIe アダプターを参照してください
  4. GPU アダプターを、ライザー・カードの PCIe スロットに取り付けます。

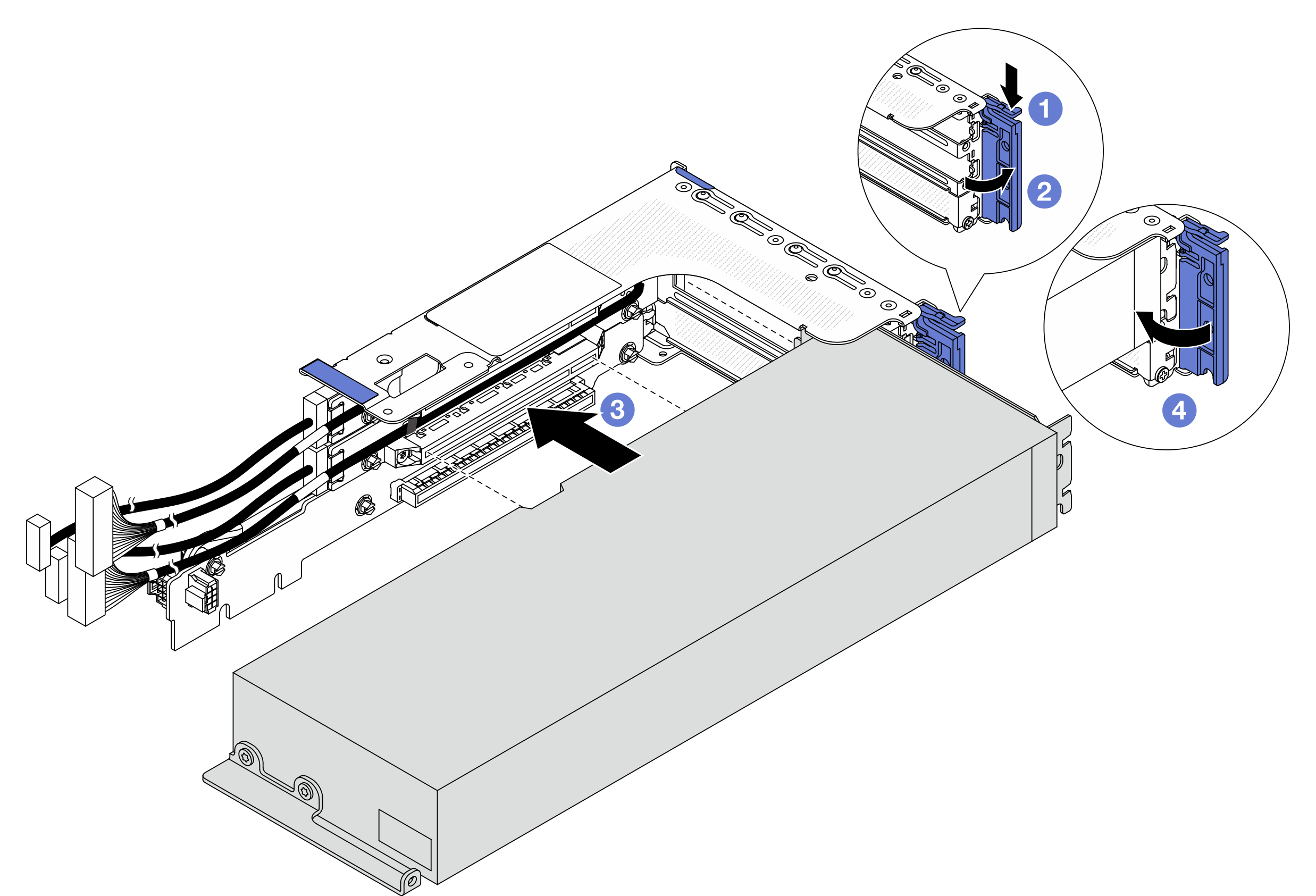

    図 1. GPU アダプターの取り付け
    Installing the GPU adapter
    1. 保持クリップを下に押します。
    2. 保持ラッチをオープン位置まで回転させます。
    3. GPU アダプターを、ライザー・カードの PCIe スロットに合わせます。次に、GPU アダプターがしっかり固定されるまでまっすぐ慎重にスロットに押し込みます。
    4. 青いラッチを閉じます。
  5. ライザー・カード・ケーブルをプロセッサー・ボードに接続します。内部ケーブルの配線を参照してください。
  6. ライザー・アセンブリーに GPU アダプターを取り付けます。

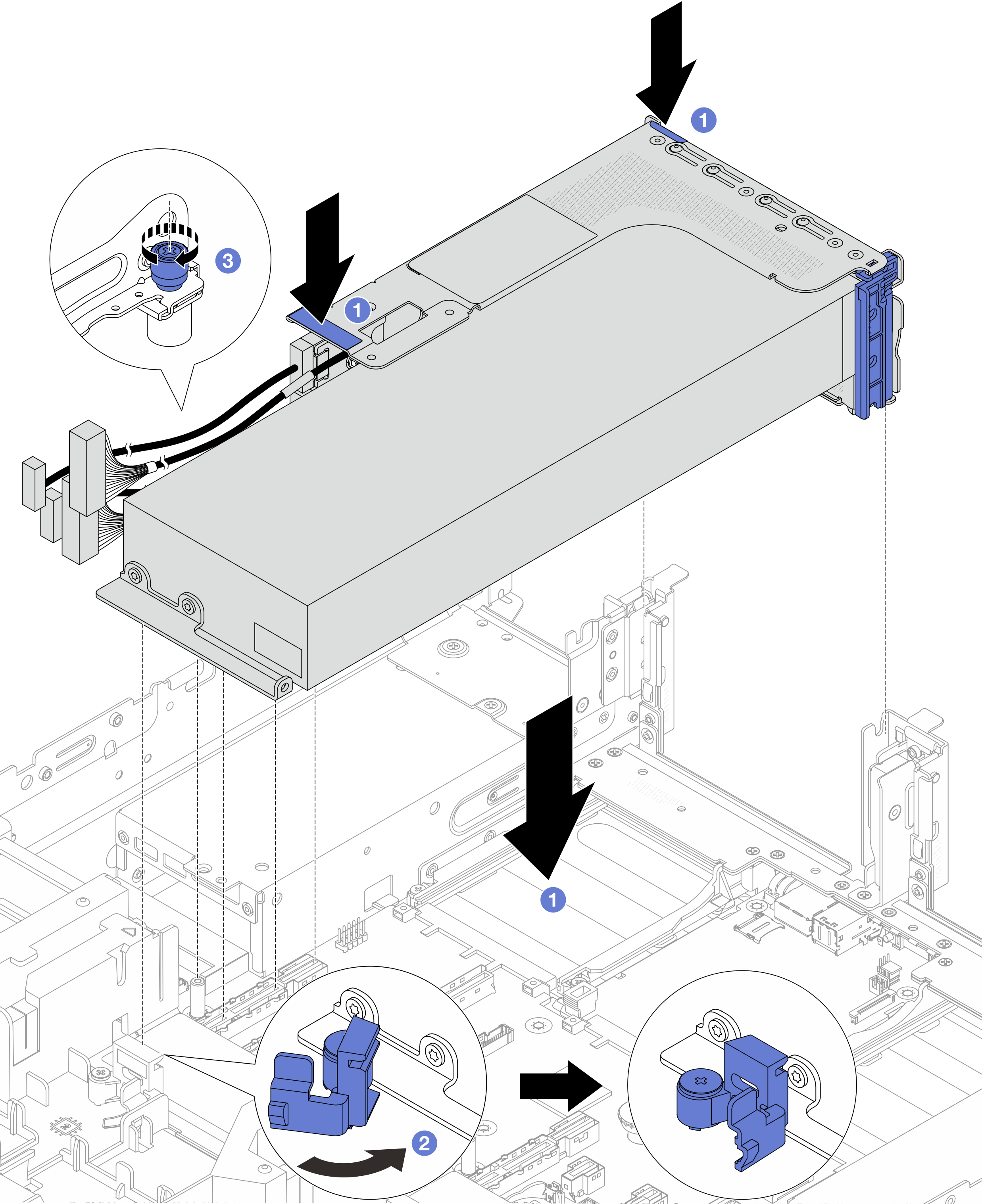

    図 2. ライザー・アセンブリーへの GPU アダプターの取り付け
    Installing the riser assembly with GPU adapter
    1. ライザー ・アセンブリーをシャーシの中へと下ろします。
    2. GPU エアー・バッフルの青色のラッチを閉じて、GPU アダプターの端を固定します。
    3. ねじを締めてライザー・アセンブリーを固定します。
  7. GPU アダプターに GPU 電源ケーブルを接続します。内部ケーブルの配線を参照してください。

    GPU 電源ケーブルは、GPU 電源が 75 W 以上の場合にのみ必要です。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
