Installation d'un adaptateur GPU

Suivez les instructions de cette section pour installer un adaptateur GPU.

À propos de cette tâche

Une puissance GPU supérieure nécessite une puissance PSU supérieure. Utilisez Lenovo Capacity Planner pour calculer la capacité d’alimentation requise en fonction de la configuration du serveur. Pour plus d’informations sur Lenovo Capacity Planner, consultez :

Site Web de Lenovo Capacity Planner

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Les adaptateurs GPU sont pris en charge sur certains modèles de serveur avec des exigences. Pour plus d’informations, voir Règles thermiques.

Procédure

Remarque
Selon le type spécifique de votre adaptateur GPU, il est possible qu’il diffère de celui présenté dans les illustrations.

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. (En option) Installez un obturateur requis sur la grille d'aération GPU. Pour plus de détails, voir Remplacement de GPU.
  3. Repérez l’emplacement PCIe approprié pour le nouvel adaptateur GPU. Pour plus d’informations, voir Emplacements PCIe et adaptateurs PCIe
  4. Installez l’adaptateur GPU dans l’emplacement PCIe sur la carte mezzanine.

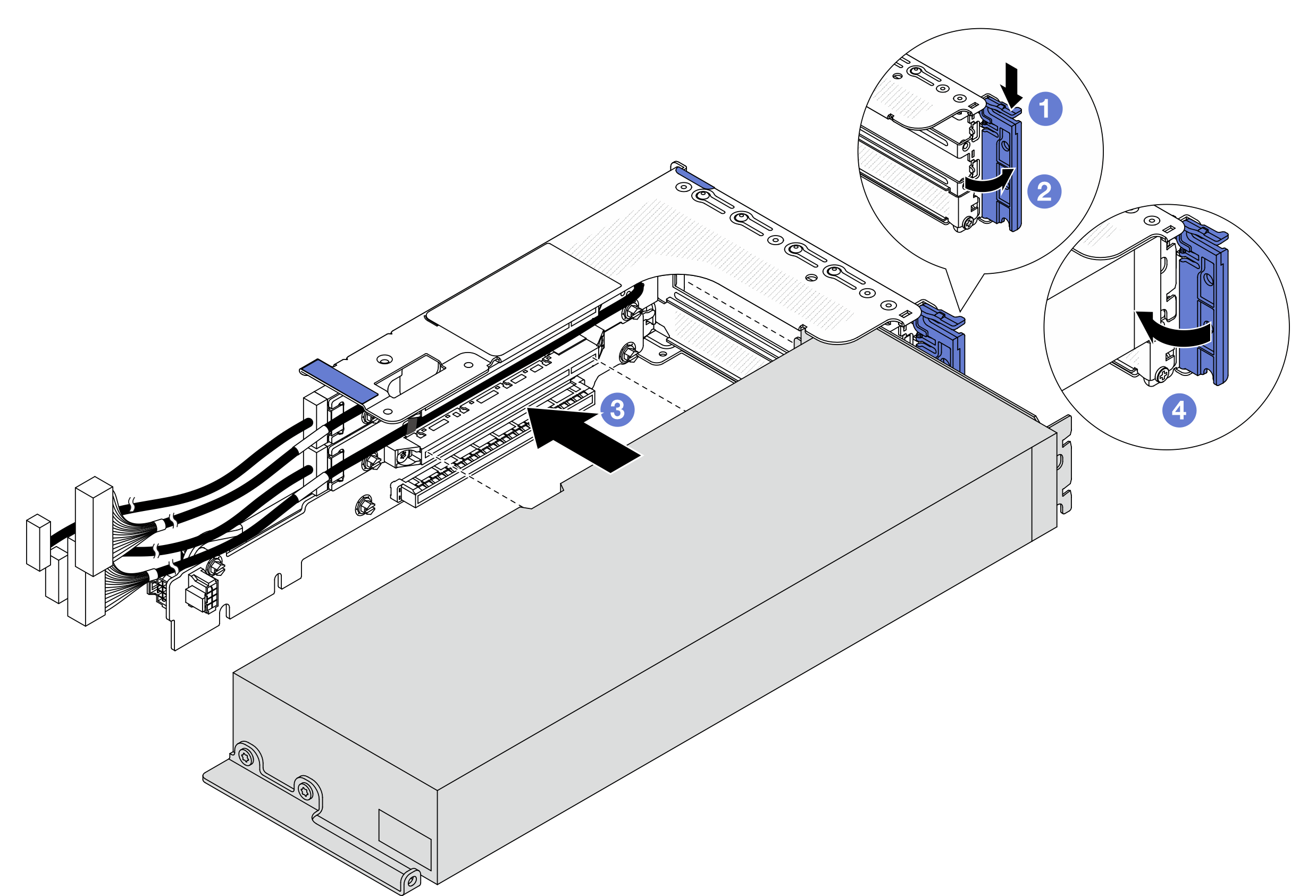

    Figure 1. Installation de l’adaptateur GPU
    Installing the GPU adapter
    1. Appuyez sur le dispositif de retenue vers le bas.
    2. Faites pivoter le taquet de blocage en position ouverte.
    3. Alignez l’adaptateur GPU sur l’emplacement PCIe de la carte mezzanine. Appuyez ensuite avec précaution sur l’adaptateur GPU jusqu’à ce qu’il soit bien positionné dans son emplacement.
    4. Refermez le taquet bleu.
  5. Connectez les câbles de la carte mezzanine à la carte du processeur. Voir Cheminement interne des câbles.
  6. Installez l'assemblage de cartes mezzanines avec l'adaptateur GPU.
    Figure 2. Installation de l'assemblage de cartes mezzanines avec l'adaptateur GPU
    Installing the riser assembly with GPU adapter
    1. Abaissez l'assemblage de cartes mezzanines pour l'insérer dans le châssis.
    2. Fermez le taquet bleu de la grille d'aération GPU pour fixer l'extrémité de l'adaptateur GPU.
    3. Serrez la vis pour fixer l'assemblage de cartes mezzanines.
  7. Branchez le cordon d’alimentation GPU sur l’adaptateur GPU. Voir Cheminement interne des câbles.
    Remarque

    Le câble d’alimentation GPU n’est nécessaire que lorsque la puissance du GPU est supérieure ou égale à 75 W.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
