Installazione di un adattatore GPU

Seguire le istruzioni riportate in questa sezione per installare un adattatore GPU.

Informazioni su questa attività

Un'alimentazione GPU superiore richiede un'alimentazione PSU superiore. Utilizzare Lenovo Capacity Planner per calcolare la capacità di alimentazione richiesta per la configurazione del server. Ulteriori informazioni su Lenovo Capacity Planner sono disponibili all'indirizzo:

Sito Web di Lenovo Capacity Planner

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Gli adattatori GPU sono supportati su alcuni modelli di server con requisiti specifici. Vedere Regole termiche.

Procedura

Nota
A seconda del tipo specifico, l'adattatore GPU potrebbe essere diverso da quello mostrato nelle figure.

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. (Facoltativo) Installare un elemento di riempimento richiesto sul deflettore d'aria della GPU. Per i dettagli, vedere Sostituzione della GPU.
  3. Individuare lo slot PCIe appropriato per il nuovo adattatore GPU. Vedere Slot PCIe e adattatori PCIe
  4. Installare l'adattatore GPU nello slot PCIe sulla scheda verticale.

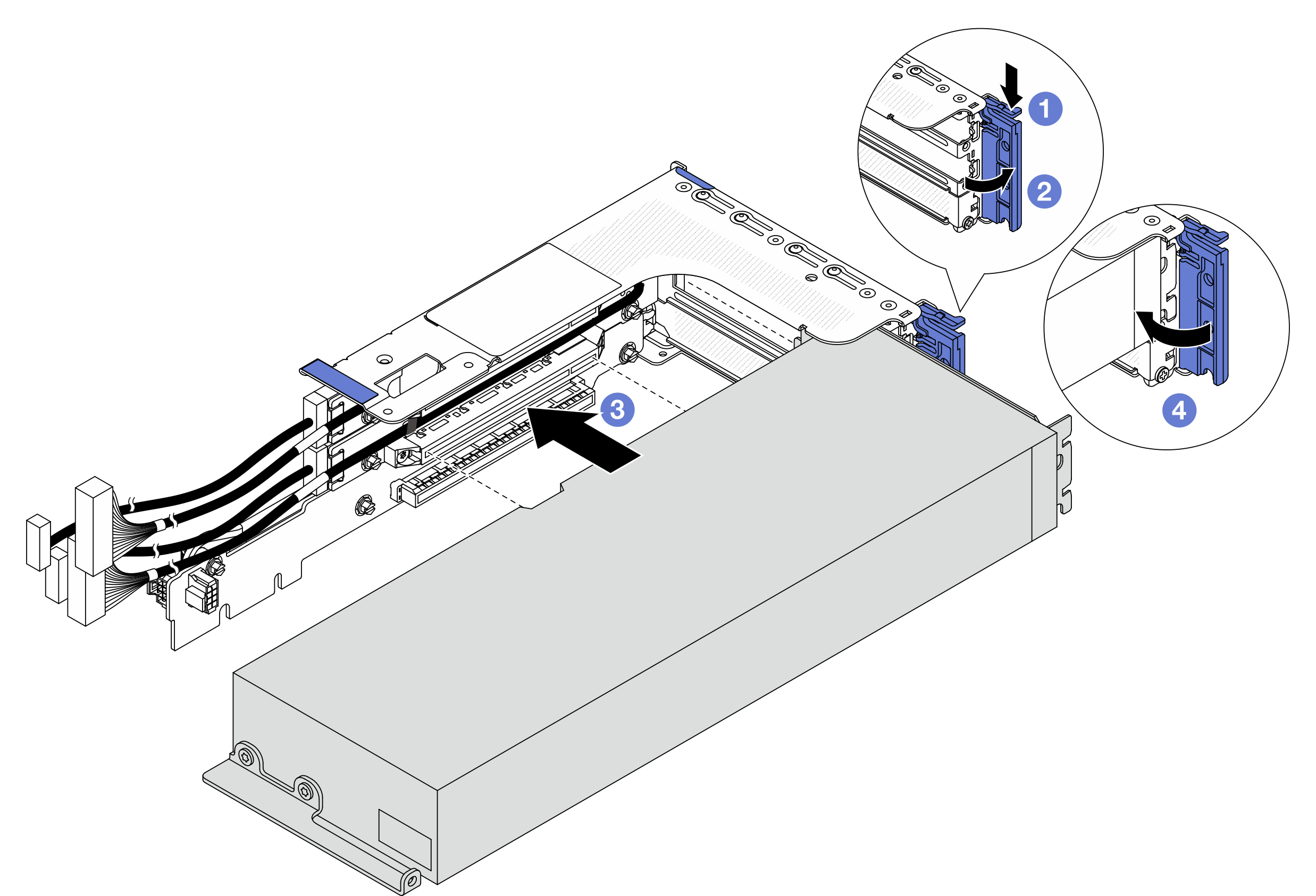

    Figura 1. Installazione dell'adattatore GPU
    Installing the GPU adapter
    1. Premere il fermo di blocco verso il basso.
    2. Ruotare il fermo di blocco nella posizione di apertura.
    3. Allineare l'adattatore GPU allo slot PCIe sulla scheda verticale. Spingere quindi con cautela l'adattatore GPU nel relativo slot finché non è bloccato saldamente in posizione.
    4. Chiudere il fermo blu.
  5. Collegare i cavi della scheda verticale alla scheda del processore. Vedere Instradamento dei cavi interni.
  6. Installare l'assieme verticale con l'adattatore GPU.

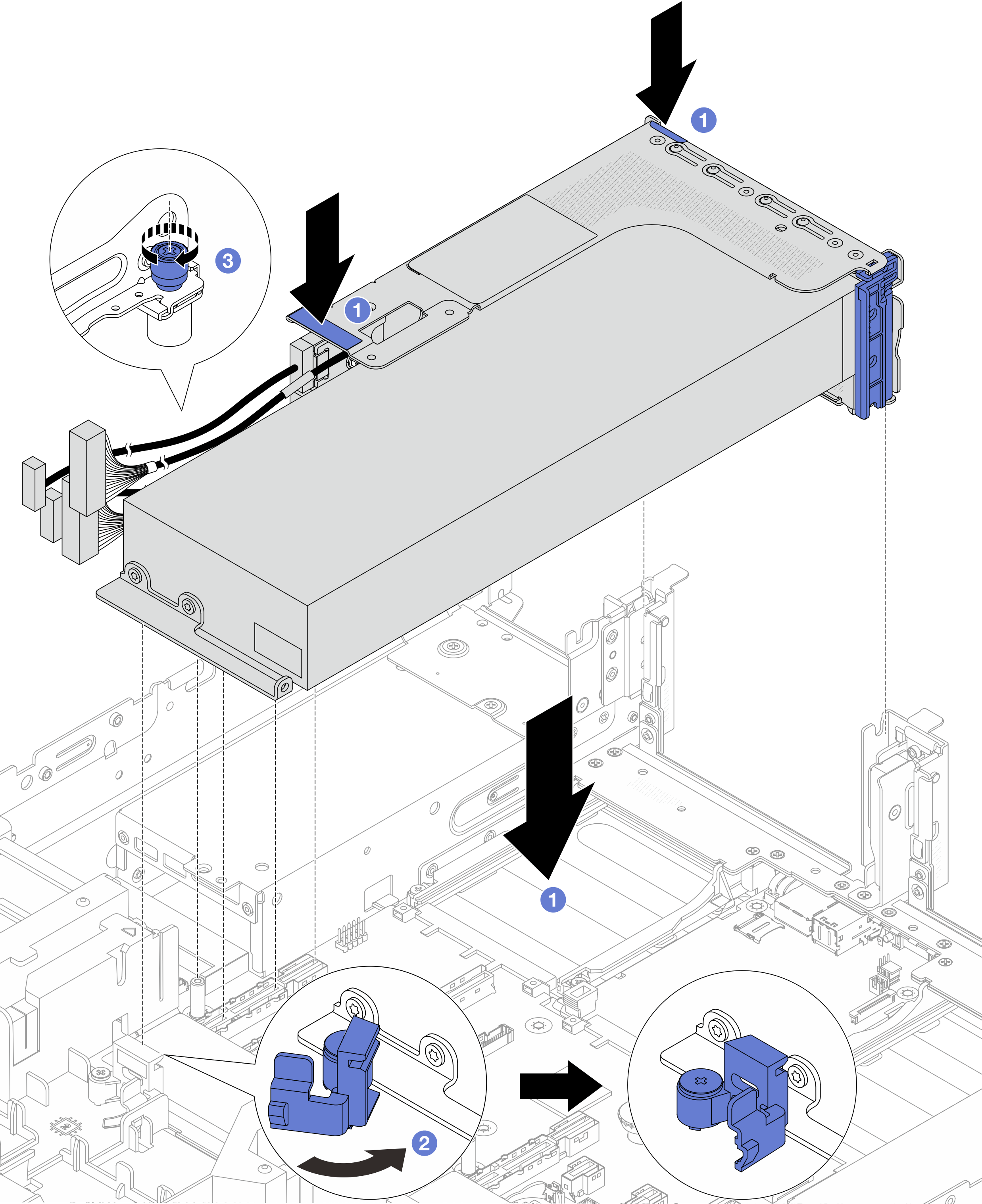

    Figura 2. Installazione dell'assieme verticale con l'adattatore GPU
    Installing the riser assembly with GPU adapter
    1. Abbassare l'assieme verticale nello chassis.
    2. Chiudere il fermo blu sul deflettore d'aria della GPU per fissare l'estremità dell'adattatore GPU.
    3. Serrare la vite per fissare l'assieme verticale.
  7. Collegare il cavo di alimentazione della GPU all'adattatore GPU. Vedere Instradamento dei cavi interni.
    Nota

    Il cavo di alimentazione della GPU è necessario solo quando l'alimentazione della GPU è maggiore o uguale a 75 W.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
