Установка адаптера графического процессора

Следуйте инструкциям в этом разделе, чтобы установить адаптер графического процессора.

Об этой задаче

Для более высокой мощности графического процессора требуется более высокая мощность блока питания. Используйте Lenovo Capacity Planner для расчета требуемой мощности настраиваемого для сервера оборудования. Дополнительные сведения о Lenovo Capacity Planner см. на странице:

Веб-сайт Lenovo Capacity Planner

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Адаптеры графических процессоров поддерживаются в некоторых моделях серверов в соответствии с требованиями. См. раздел Правила в отношении температуры.

Процедура

Прим.
В зависимости от типа адаптер графического процессора может выглядеть иначе, чем на рисунках.

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. (Необязательно) Установите необходимую заглушку на дефлектор графического процессора. Подробные сведения см. в разделе Замена графического процессора.
  3. Найдите соответствующее гнездо PCIe для нового адаптера графического процессора. См. раздел Гнезда PCIe и адаптеры PCIe
  4. Установите адаптер графического процессора в гнездо PCIe на плате-адаптере Riser.

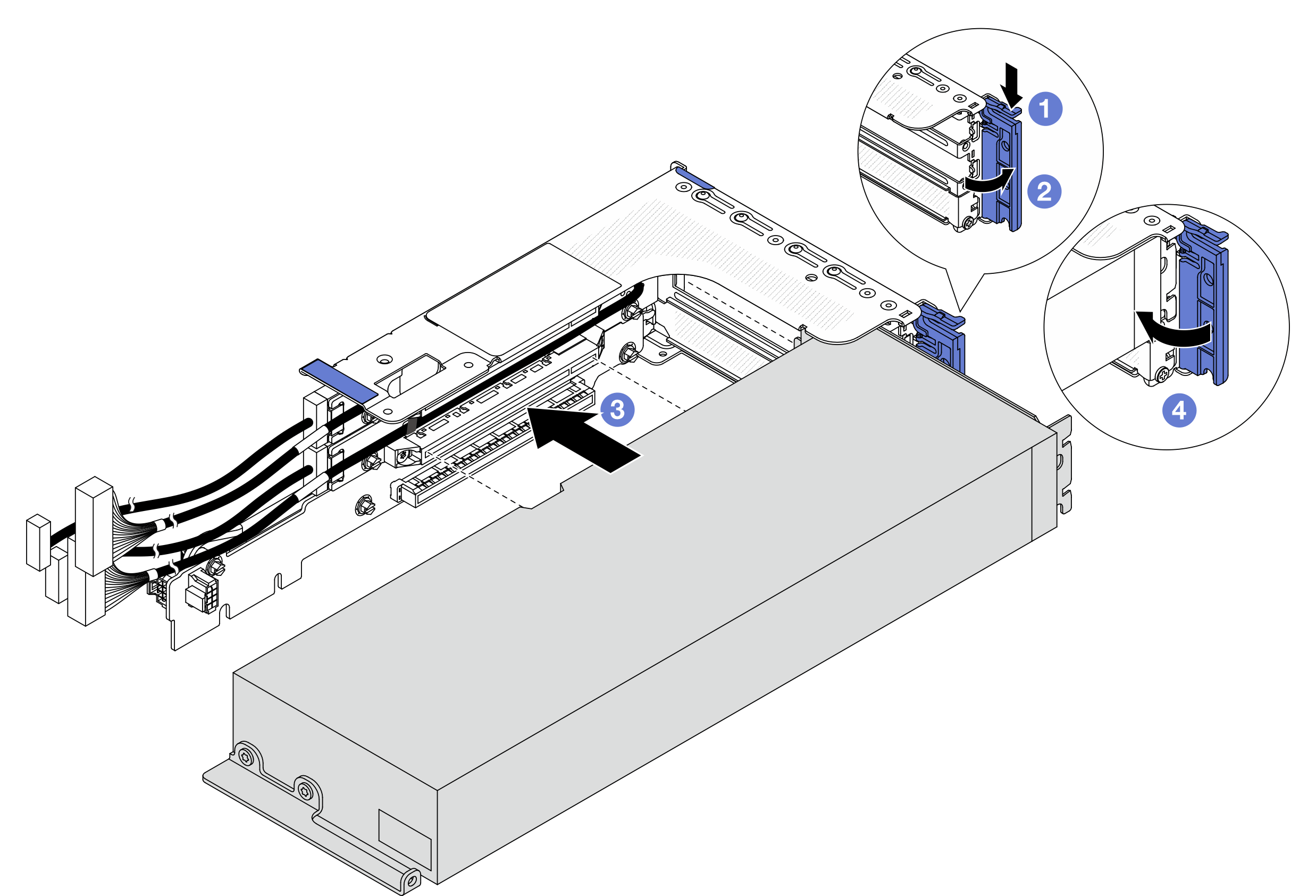

    Рис. 1. Установка адаптера графического процессора
    Installing the GPU adapter
    1. Нажмите на фиксирующую защелку.
    2. Переведите фиксирующую защелку в открытое положение.
    3. Совместите адаптер графического процессора с гнездом PCIe на плате-адаптере Riser. Затем аккуратно нажмите на адаптер графического процессора, чтобы он плотно вошел в гнездо.
    4. Закройте синюю защелку.
  5. Подключите кабели платы-адаптера Riser к процессорной плате. См. раздел Прокладка внутренних кабелей.
  6. Установите блок платы-адаптера Riser с адаптером графического процессора.

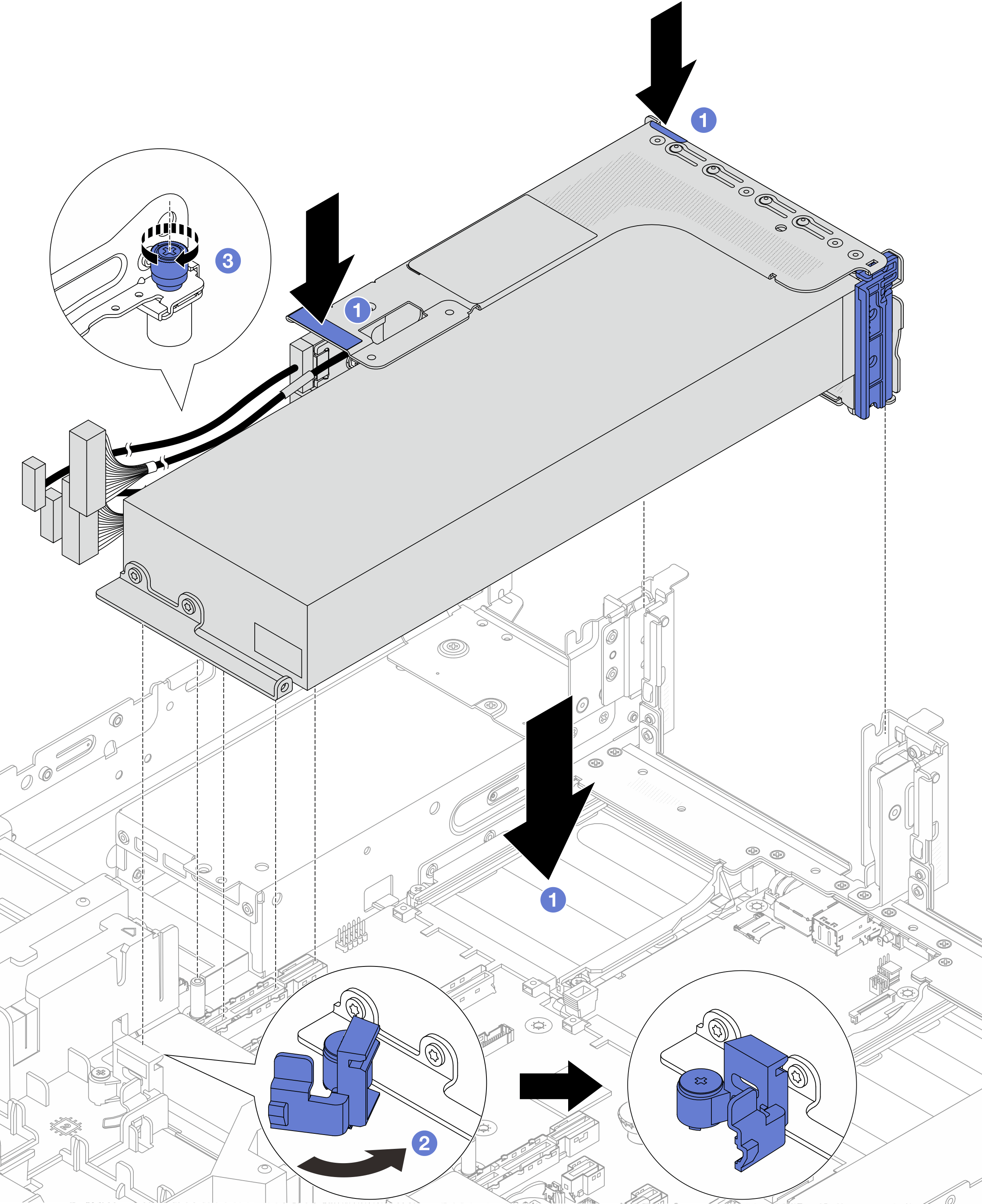

    Рис. 2. Установка блока платы-адаптера Riser с адаптером графического процессора
    Installing the riser assembly with GPU adapter
    1. Опустите блок платы-адаптера Riser в раму.
    2. Закройте синюю защелку на дефлекторе графического процессора и зафиксируйте конец адаптера графического процессора.
    3. Закрепите блок платы-адаптера Riser винтом.
  7. Подключите кабель питания графического процессора к адаптеру этого процессора. См. раздел Прокладка внутренних кабелей.
    Прим.

    Кабель питания графического процессора требуется только в том случае, если мощность графического процессора больше или равна 75 Вт.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
