Гнезда PCIe и адаптеры PCIe

В этом разделе представлены правила установки адаптеров PCIe.

Конфигурации гнезд​

В следующих таблицах перечислены конфигурации гнезд PCIe для каждого вида сервера.
Прим.
Сведения об отсеках плат-адаптеров Riser, доступных в каждом блоке платы-адаптера Riser, см. в разделе Замена заднего блока платы-адаптера Riser и адаптера PCIe.
LP: низкопрофильный; FH: максимальная высота; HL: половинная длина; FL: полная длина
Гнезда PCIe

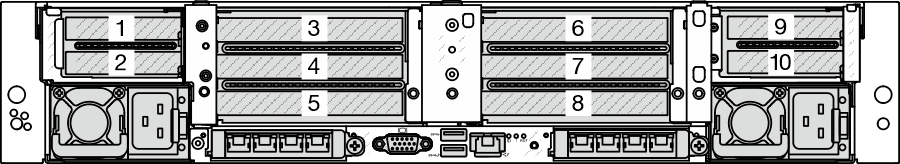

Рис. 1. Вид сзади с десятью гнездами PCIe

Блок платы-адаптера Riser 1Блок платы-адаптера Riser 2
Гнездо 1: x8 (CPU1), LPГнездо 3: x8 (ЦП1), FH/FLГнездо 3: x16 (ЦП1), FH/FL
Гнездо 2: x8 (ЦП1), LPГнездо 4: x16 (ЦП1), FH/FLГнездо 4: x16 (ЦП1), FH/FL
 Гнездо 5: x16 (ЦП1), FH/HLГнездо 5: пустое
Блок платы-адаптера Riser 4Блок платы-адаптера Riser 3
Гнездо 9: x8 (ЦП2), LPГнездо 6: x8 (ЦП2), FH/FLГнездо 6: x16 (ЦП2), FH/FL
Гнездо 10: x8 (ЦП2), LPГнездо 7: x16 (ЦП2), FH/FLГнездо 7: x16 (ЦП2), FH/FL
 Гнездо 8: x16 (ЦП2), FH/HLГнездо 8: пустое

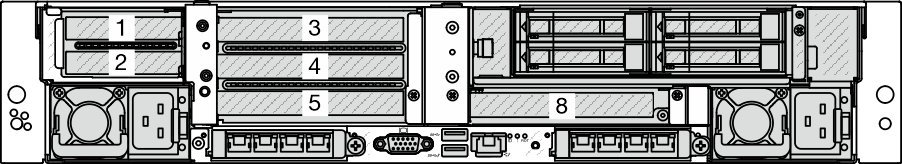

Рис. 2. Вид сзади с шестью гнездами PCIe

Блок платы-адаптера Riser 1Блок платы-адаптера Riser 2
Гнездо 1: x8 (CPU1), LPГнездо 3: x8 (ЦП1), FH/FLГнездо 3: x16 (ЦП1), FH/FL
Гнездо 2: x8 (ЦП1), LPГнездо 4: x16 (ЦП1), FH/FLГнездо 4: x16 (ЦП1), FH/FL
 Гнездо 5: x16 (ЦП1), FH/HLГнездо 5: пустое
Блок платы-адаптера Riser 3
Гнездо 8: x16 (ЦП2), FH/HL

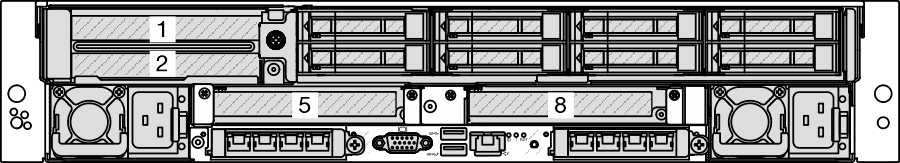

Рис. 3. Вид сзади с четырьмя гнездами PCIe

Блок платы-адаптера Riser 1Блок платы-адаптера Riser 2Блок платы-адаптера Riser 3
Гнездо 1: x8 (ЦП1), FH/HLГнездо 5: x16 (ЦП1), FH/HLГнездо 8: x16 (ЦП2), FH/HL
Гнездо 2: x16 (ЦП1), FH/HL

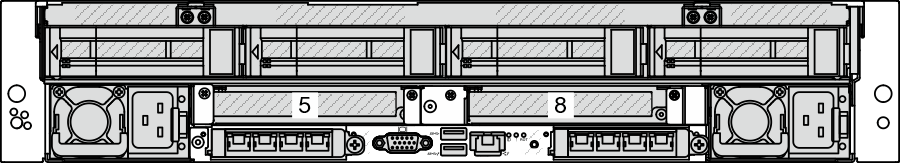

Рис. 4. Вид сзади с двумя гнездами PCIe

Блок платы-адаптера Riser 2Блок платы-адаптера Riser 3
Гнездо 5: x16 (ЦП1), FH/HLГнездо 8: x16 (ЦП2), FH/HL

Поддерживаемые платы-адаптеры Riser​

В следующей таблице перечислены платы-адаптеры Riser, поддерживаемые в каждом гнезде.

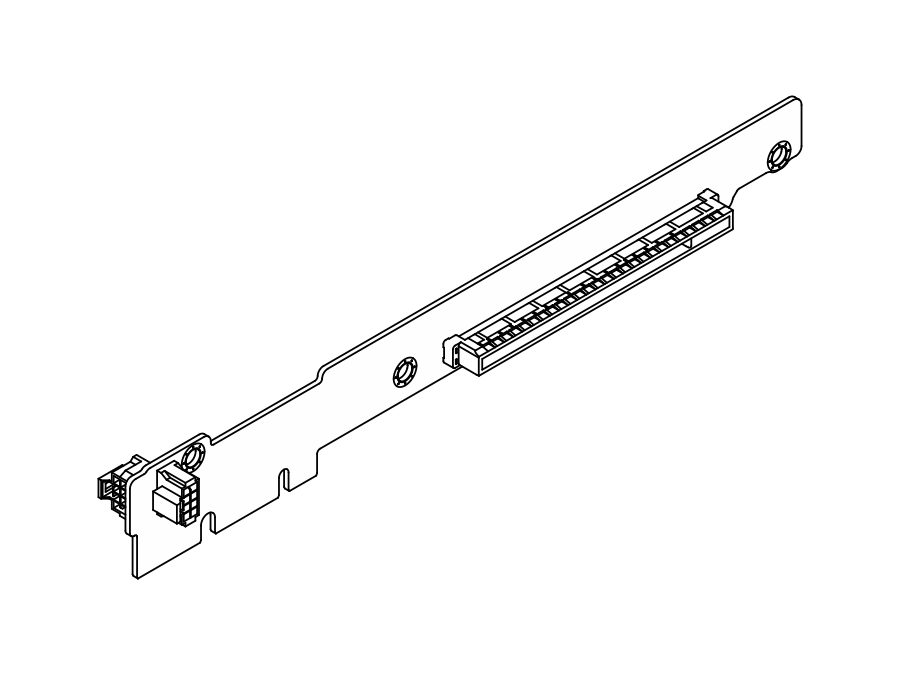

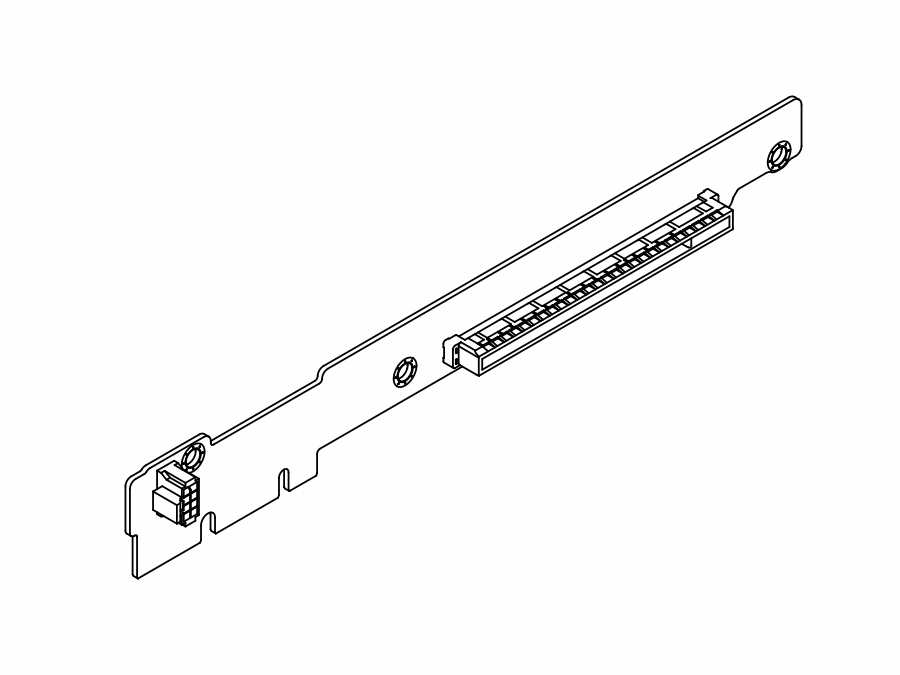

Рис. 5. Жесткая плата-адаптер Riser

Прим.

Эта плата-адаптер Riser устанавливается в гнездо 5/8.

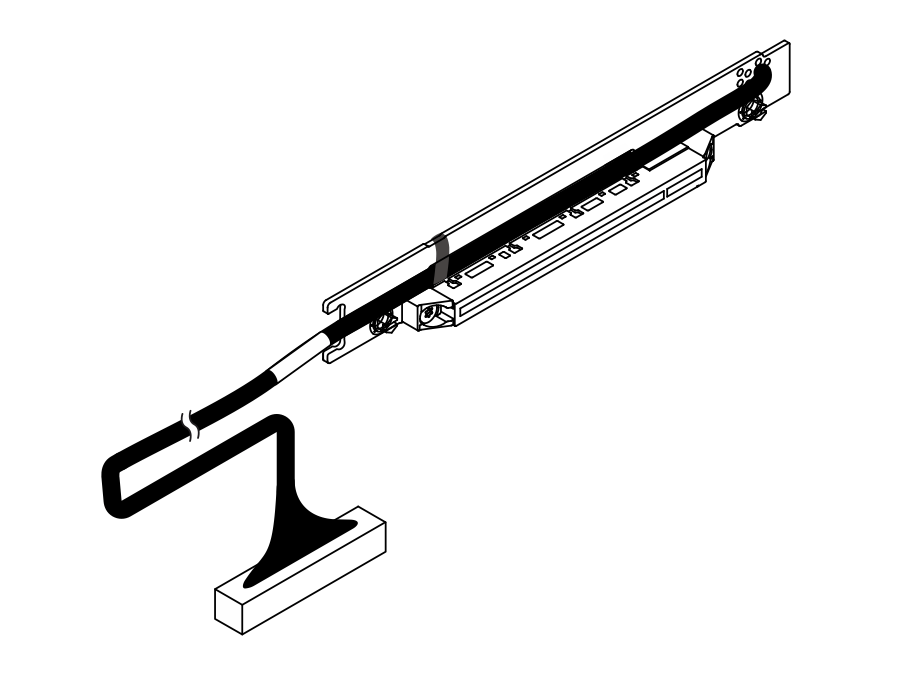

Рис. 6. Кабельная плата-адаптер Riser (Gen5 x8, 500/400 мм)

Прим.

Эта плата-адаптер Riser устанавливается в гнездо 1/2/9/10 в конфигурациях без заднего отсека для восьми 2,5-дюймовых дисков.

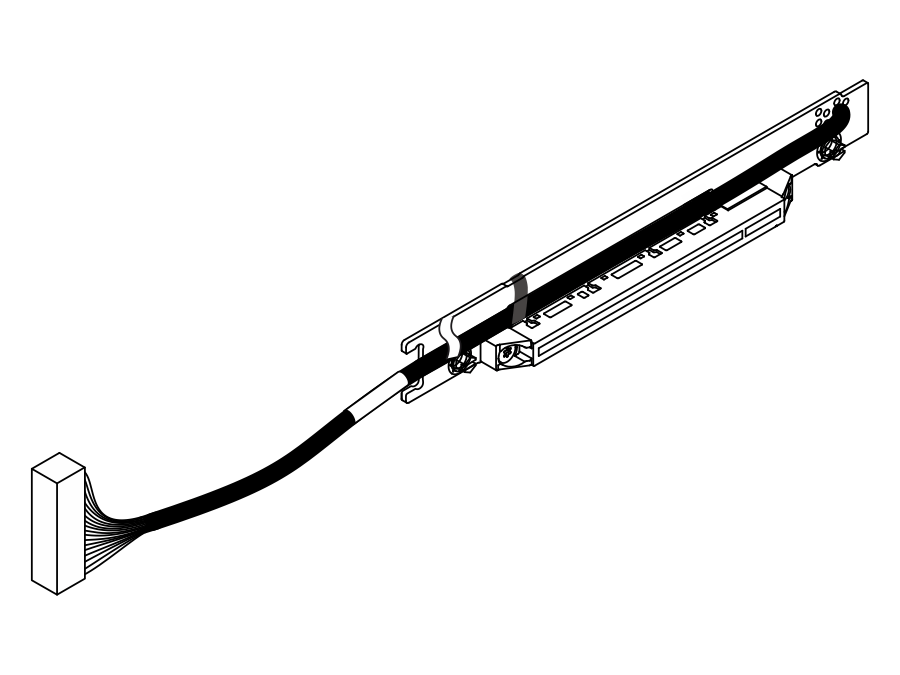

Рис. 7. Кабельная плата-адаптер Riser (Gen5 x8, 350 мм)

Прим.

Эта плата-адаптер Riser устанавливается в гнездо 3/6 в конфигурациях без заднего отсека для восьми 2,5-дюймовых дисков или в гнездо 1 в конфигурациях с задним отсеком для восьми 2,5-дюймовых дисков.

Рис. 8. Кабельная плата-адаптер Riser с разъемом питания (Gen5 x16, 300 мм, гнездо 3/6)

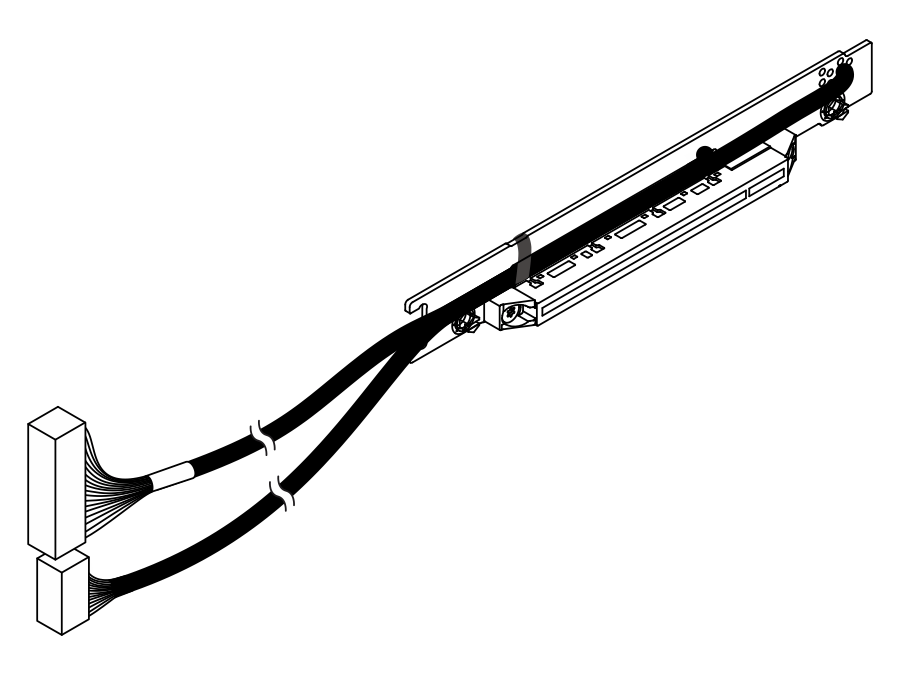

Рис. 9. Кабельная плата-адаптер Riser (Gen5 x16, 300 мм)

Прим.

Эта плата-адаптер Riser устанавливается в гнездо 4/7 в конфигурациях без заднего отсека для восьми 2,5-дюймовых дисков или в гнездо 2 в конфигурациях с задним отсеком для восьми 2,5-дюймовых дисков.

Рис. 10. Кабельная плата-адаптер Riser с разъемом питания (Gen5 x16, 300 мм, гнездо 4/7)

Поддерживаемые адаптеры PCIe и приоритеты гнезд​

В следующей таблице перечислены рекомендуемые приоритеты гнезд для установки обычных адаптеров PCIe.

Адаптер PCIeМаксимально поддерживаемое количествоРекомендуемый приоритет гнезд
Адаптер графического процессора
FHFL DW GPU2

  • 1 ЦП: 4

  • 2 ЦП: 4, 7

FHFL SW GPU: RTX 4000 Ada4

  • 1 ЦП: 4, 3 (x16)

  • 2 ЦП: 4, 7, 3 (x16), 6 (x16)

Графический процессор половинной высоты, половинной длины (HHHL) и двойной ширины (SW): L410

  • 1 ЦП: 5, 4, 3, 1, 2

  • 2 ЦП: 5, 8, 4, 7, 3, 6, 1, 2, 9, 10

Процессор данных (DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • 1 ЦП: 4, 3 (x16), 5

  • 2 ЦП: 4, 7, 3 (x16), 6 (x16), 5, 8

Внутренний RAID/HBA/расширитель с настраиваемым форм-фактором (CFF)

440-16i, 940-16i

1

Не устанавливаются в гнезда PCIe.

Адаптер RAID/HBA/расширителя CFF поддерживается только в раме с отсеками для 2,5-дюймовых дисков, которая установлена между передней объединительной панелью и блоком материнской платы.

ThinkSystem 48 port 12Gb Internal Expander

Внутренний адаптер RAID/HBA со стандартным форм-фактором (SFF)

5350-8i, 9350-8i, 545-8i, 940-8i

3
  • 1 ЦП:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 ЦП:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

4350-16i, 440-16i, 9350-16i, 940-16i

2
Внешний адаптер RAID/HBA

440-16e

10
  • 1 ЦП:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 ЦП:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

940-8e

4
Адаптер HBA FC
Все поддерживаемые адаптеры HBA FC10
  • 1 ЦП:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 ЦП:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Адаптер NIC

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 ЦП: 5, 4, 3 (x16)

  • 2 ЦП: 5, 8, 4, 7, 3 (x16), 6 (x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • 1 ЦП: 5, 4, 3 (x16), 2 (x16)

  • 2 ЦП: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 ЦП:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 ЦП:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Адаптер InfiniBand (IB)

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • 1 ЦП: 5, 4, 3 (x16), 2 (x16)

  • 2 ЦП: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

Прим.
Сведения о прокладке кабелей ConnectX-8 см. в документе Прокладка внутренних кабелей.
2

  • 1 ЦП: 5

  • 2 ЦП: 5, 7
