PCIe 插槽和 PCIe 适配器

本主题介绍 PCIe 适配器的安装规则。

插槽配置

下表列出了每个服务器视图的 PCIe 插槽配置。
有关每个转接卡组合件上提供的转接卡架,请参阅更换背面转接卡组合件和 PCIe 适配器
LP:半高型;FH:全高型;HL:半长型;FL:全长型
PCIe 插槽

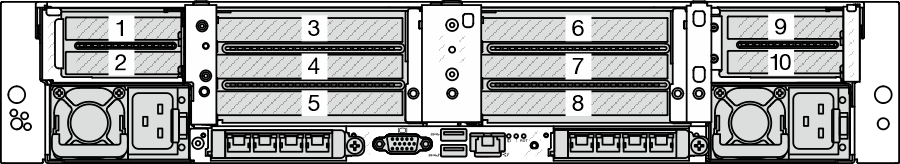

图 1. 配备十个 PCIe 插槽的服务器型号的后视图

转接卡组合件 1转接卡组合件 2
插槽 1:x8(CPU1),LP插槽 3:x8(CPU1),FH/FL插槽 3:x16(CPU1),FH/FL
插槽 2:x8(CPU1),LP插槽 4:x16(CPU1),FH/FL插槽 4:x16(CPU1),FH/FL
 插槽 5:x16(CPU1),FH/HL插槽 5:空
转接卡组合件 4转接卡组合件 3
插槽 9:x8(CPU2),LP插槽 6:x8(CPU2),FH/FL插槽 6:x16(CPU2),FH/FL
插槽 10:x8(CPU2),LP插槽 7:x16(CPU2),FH/FL插槽 7:x16(CPU2),FH/FL
 插槽 8:x16(CPU2),FH/HL插槽 8:空

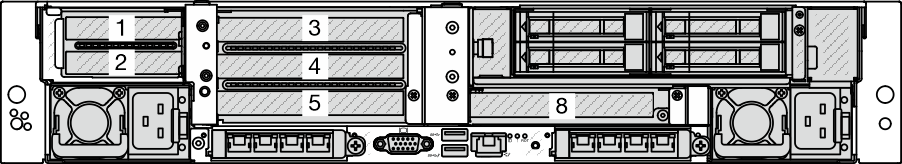

图 2. 配备六个 PCIe 插槽的服务器型号的后视图

转接卡组合件 1转接卡组合件 2
插槽 1:x8(CPU1),LP插槽 3:x8(CPU1),FH/FL插槽 3:x16(CPU1),FH/FL
插槽 2:x8(CPU1),LP插槽 4:x16(CPU1),FH/FL插槽 4:x16(CPU1),FH/FL
 插槽 5:x16(CPU1),FH/HL插槽 5:空
转接卡组合件 3
插槽 8:x16(CPU2),FH/HL

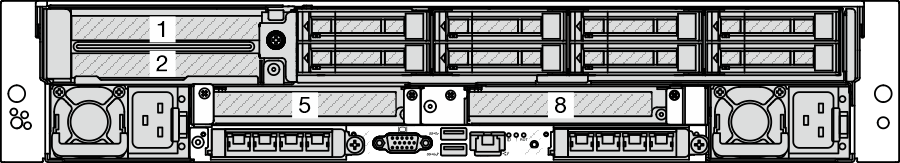

图 3. 四个 PCIe 插槽的后视图

转接卡组合件 1转接卡组合件 2转接卡组合件 3
插槽 1:x8(CPU1),FH/HL插槽 5:x16(CPU1),FH/HL插槽 8:x16(CPU2),FH/HL
插槽 2:x16(CPU1),FH/HL

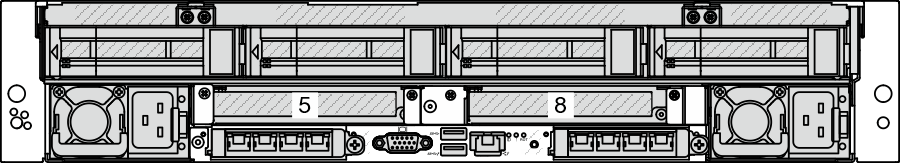

图 4. 两个 PCIe 插槽的后视图

转接卡组合件 2转接卡组合件 3
插槽 5:x16(CPU1),FH/HL插槽 8:x16(CPU2),FH/HL

支持的转接卡

下表列出了每个插槽支持的转接卡。

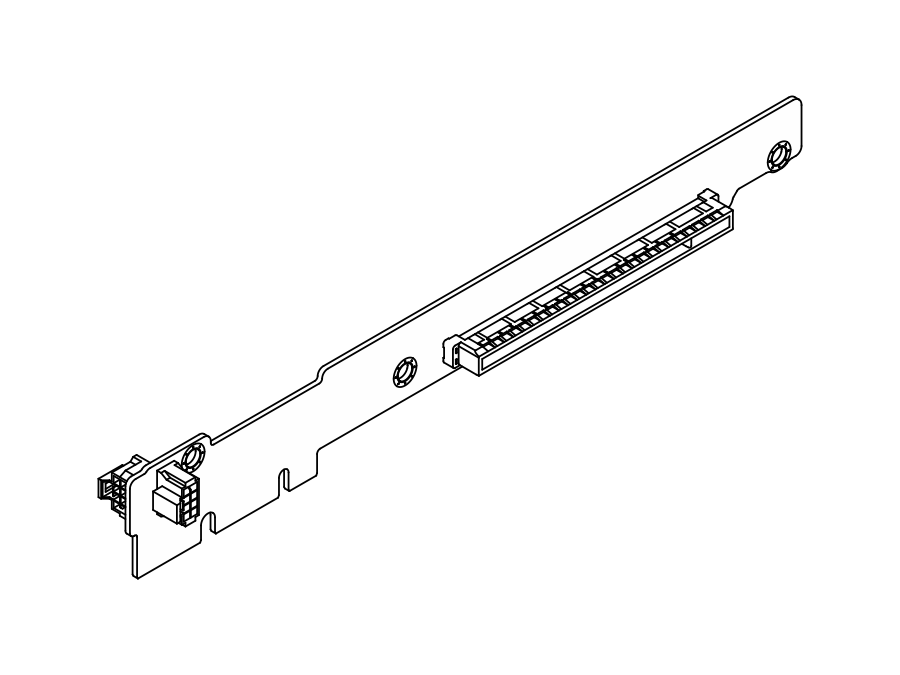

图 5. 硬质转接卡

此转接卡安装在插槽 5/8 上。

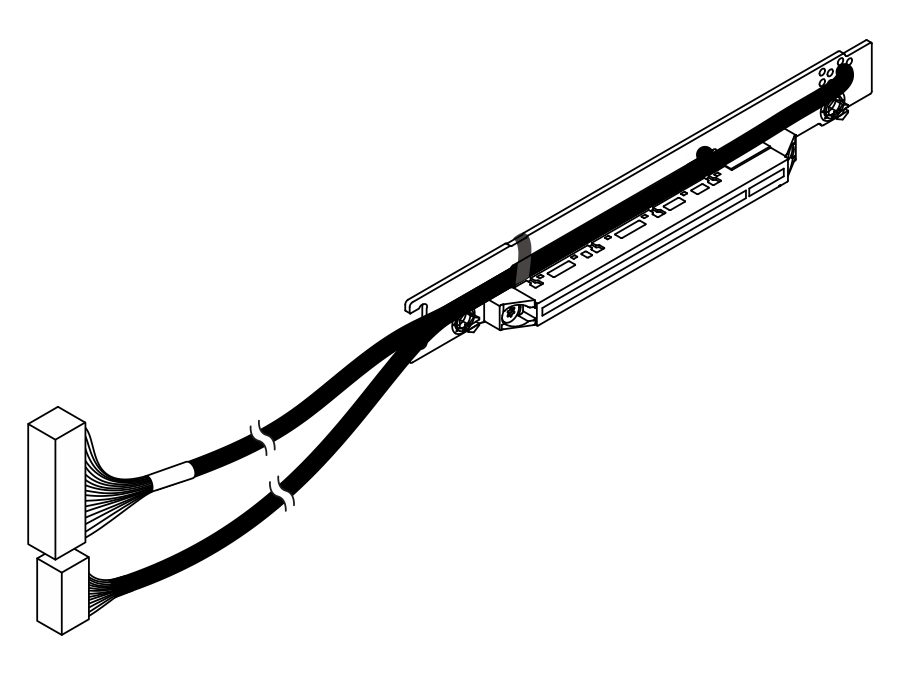

图 6. 线缆转接卡(Gen5 x8,500/400 毫米)

在不带 8 x 2.5 英寸背面硬盘仓的配置中,此转接卡安装在插槽 1/2/9/10 上。

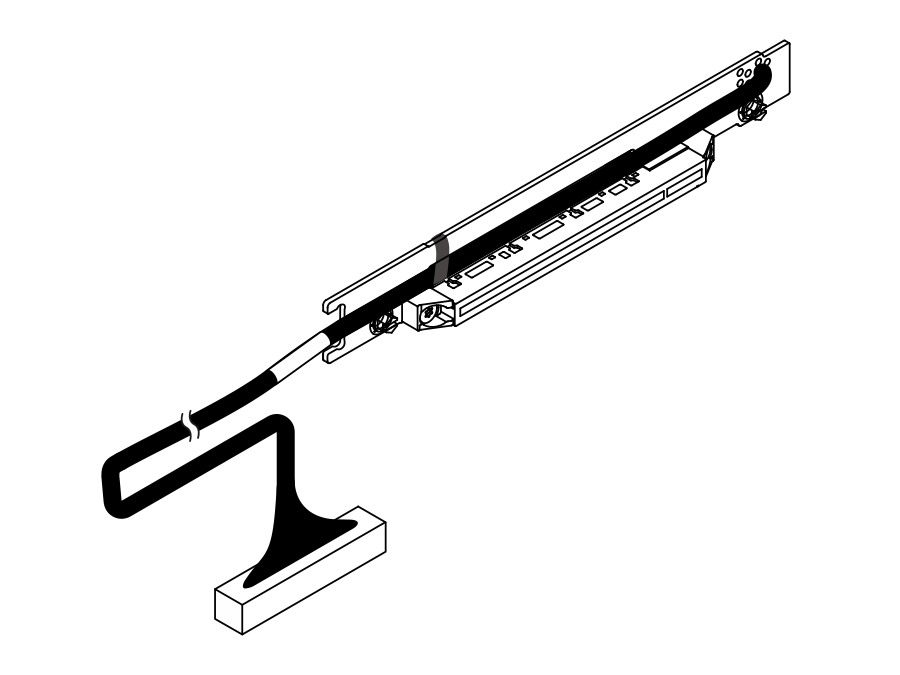

图 7. 线缆转接卡(Gen5 x8,350 毫米)

在不带 8 x 2.5 英寸背面硬盘仓的配置中,此转接卡安装在插槽 3/6 上,在带 8 x 2.5 英寸背面硬盘仓的配置中,此转接卡安装在插槽 1 上。

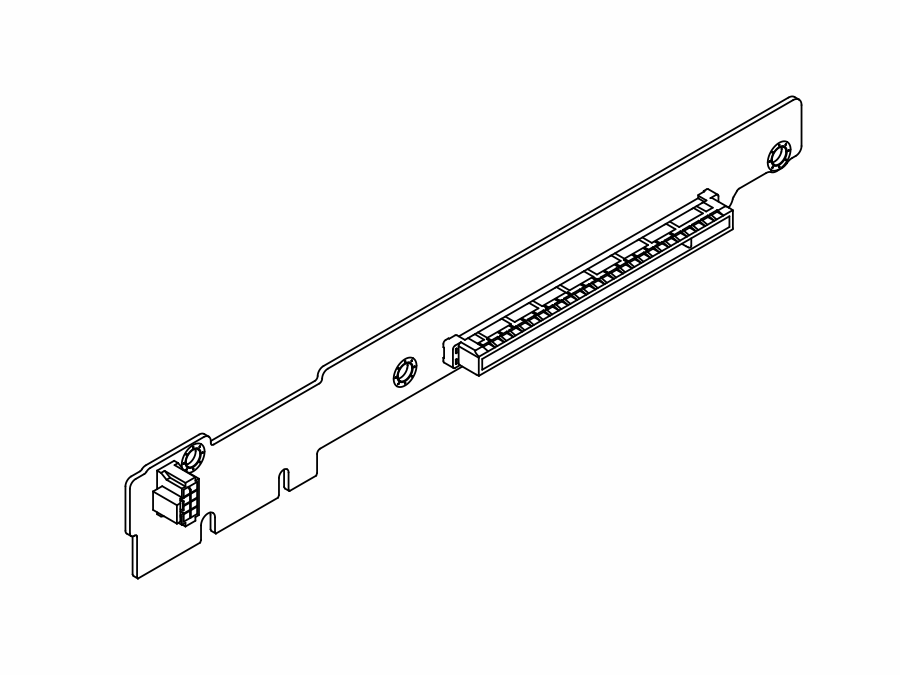

图 8. 带电源接口的线缆转接卡(Gen5 x16,300 毫米,插槽 3/6)

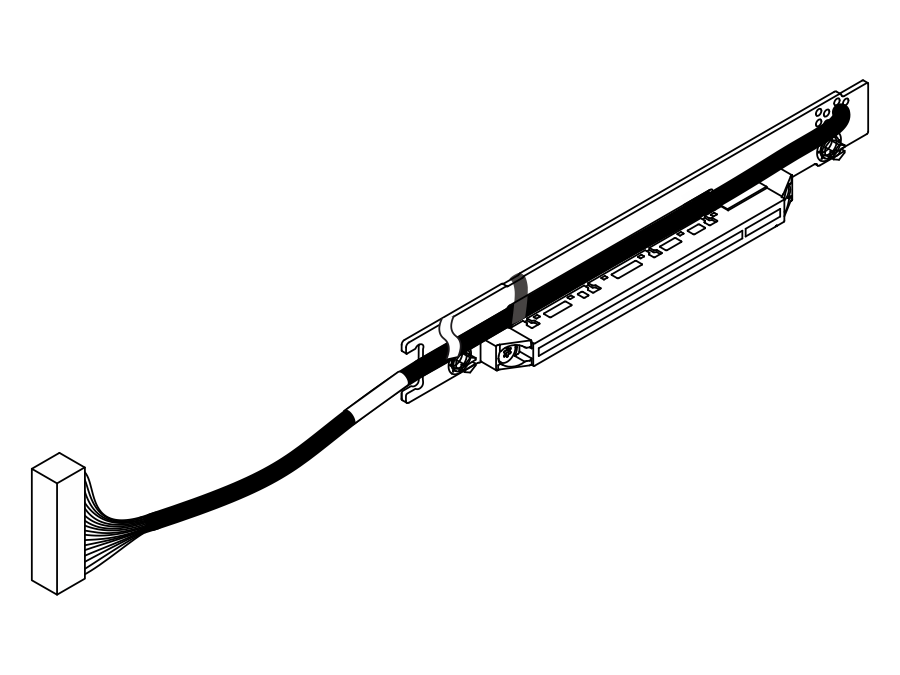

图 9. 线缆转接卡(Gen5 x16,300 毫米)

在不带 8 x 2.5 英寸背面硬盘仓的配置中,此转接卡安装在插槽 4/7 上,在带 8 x 2.5 英寸背面硬盘仓的配置中,此转接卡安装在插槽 2 上。

图 10. 带电源接口的线缆转接卡(Gen5 x16,300 毫米,插槽 4/7)

支持的 PCIe 适配器和插槽优先顺序

下表列出了常见 PCIe 适配器的建议插槽安装优先顺序。

PCIe 适配器支持的最大数量建议插槽优先顺序
GPU 适配器
FHFL DW GPU2
  • 1 个 CPU:4

  • 2 个 CPU:4、7

FHFL SW GPU:RTX 4000 Ada4
  • 1 个 CPU:4、3(x16)

  • 2 个 CPU:4、7、3(x16)、6(x16)

HHHL SW GPU:L410
  • 1 个 CPU:5、4、3、1、2

  • 2 个 CPU:5、8、4、7、3、6、1、2、9、10

数据处理单元(DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2
  • 1 个 CPU:4、3(x16)、5

  • 2 个 CPU:4、7、3(x16)、6(x16)、5、8

内部自定义外形规格(CFF)RAID/HBA/扩展器

440-16i、940-16i

1

不安装在 PCIe 插槽中。

CFF RAID/HBA/扩展器适配器仅在 2.5 英寸硬盘插槽机箱中受支持,安装在正面背板和主板组合件之间。

ThinkSystem 48 port 12Gb Internal Expander

内部标准外形规格(SFF)RAID/HBA 适配器

5350-8i、9350-8i、545-8i、940-8i

3
  • 1 个 CPU:
    • 1、2、3(x8)、5、4

    • 1、2、5、4、3(x16)

  • 2 个 CPU:
    • 1、2、3(x8)、6(x8)、9、10、5、8、4、7

    • 1、2、9、10、5、8、4、7、3(x16)、6(x16)

4350-16i、440-16i、9350-16i、940-16i

2
外部 RAID/HBA 适配器

440-16e

10
  • 1 个 CPU:
    • 1、2、3(x8)、5、4

    • 1、2、5、4、3(x16)

  • 2 个 CPU:
    • 1、2、3(x8)、6(x8)、9、10、5、8、4、7

    • 1、2、9、10、5、8、4、7、3(x16)、6(x16)

940-8e

4
FC HBA 适配器
所有受支持的 FC HBA 适配器10
  • 1 个 CPU:
    • 1、2、3(x8)、5、4

    • 1、2、5、4、3(x16)

  • 2 个 CPU:
    • 1、2、3(x8)、6(x8)、9、10、5、8、4、7

    • 1、2、9、10、5、8、4、7、3(x16)、6(x16)

NIC 适配器

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4
  • 1 个 CPU:5、4、3(x16)

  • 2 个 CPU:5、8、4、7、3(x16)、6(x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4
  • 1 个 CPU:5、4、3(x16)、2(x16)

  • 2 个 CPU:5、8、4、7、3(x16)、6(x16)、2(x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 个 CPU:
    • 1、2、3(x8)、5、4

    • 1、2、5、4、3(x16)

  • 2 个 CPU:
    • 1、2、3(x8)、6(x8)、9、10、5、8、4、7

    • 1、2、9、10、5、8、4、7、3(x16)、6(x16)

InfiniBand(IB)适配器

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4
  • 1 个 CPU:5、4、3(x16)、2(x16)

  • 2 个 CPU:5、8、4、7、3(x16)、6(x16)、2(x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

要了解 ConnectX-8 的线缆布放,请参阅内部线缆布放
2
  • 1 个 CPU:5

  • 2 个 CPU:5、7
