PCIe 插槽和 PCIe 配接卡
本主題提供 PCIe 配接卡的安裝規則。
插槽配置
| PCIe 插槽 | ||
|---|---|---|

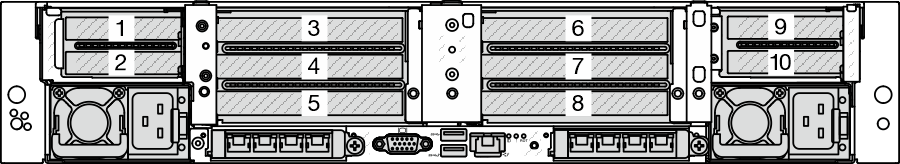

圖 1. 配備十個 PCIe 插槽的背面圖  | ||
| 擴充卡組件 1 | 擴充卡組件 2 | |
| 插槽 1：x8 (CPU1)，LP | 插槽 3：x8 (CPU1)，FH/FL | 插槽 3：x16 (CPU1)，FH/FL |
| 插槽 2：x8 (CPU1)，LP | 插槽 4：x16 (CPU1)，FH/FL | 插槽 4：x16 (CPU1)，FH/FL |
| 插槽 5：x16 (CPU1)，FH/HL | 插槽 5：空的 | |
| 擴充卡組件 4 | 擴充卡組件 3 | |
| 插槽 9：x8 (CPU2)，LP | 插槽 6：x8 (CPU2)，FH/FL | 插槽 6：x16 (CPU2)，FH/FL |
| 插槽 10：x8 (CPU2)，LP | 插槽 7：x16 (CPU2)，FH/FL | 插槽 7：x16 (CPU2)，FH/FL |
| 插槽 8：x16 (CPU2)，FH/HL | 插槽 8：空的 | |

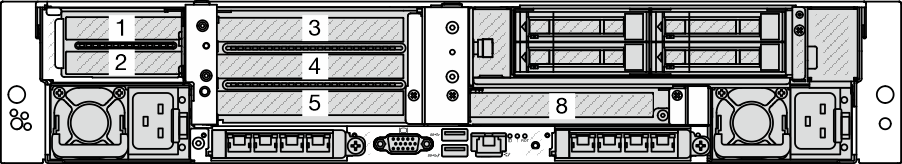

圖 2. 配備六個 PCIe 插槽的背面圖  | ||
| 擴充卡組件 1 | 擴充卡組件 2 | |
| 插槽 1：x8 (CPU1)，LP | 插槽 3：x8 (CPU1)，FH/FL | 插槽 3：x16 (CPU1)，FH/FL |
| 插槽 2：x8 (CPU1)，LP | 插槽 4：x16 (CPU1)，FH/FL | 插槽 4：x16 (CPU1)，FH/FL |
| 插槽 5：x16 (CPU1)，FH/HL | 插槽 5：空的 | |
| 擴充卡組件 3 | ||
| 插槽 8：x16 (CPU2)，FH/HL | ||

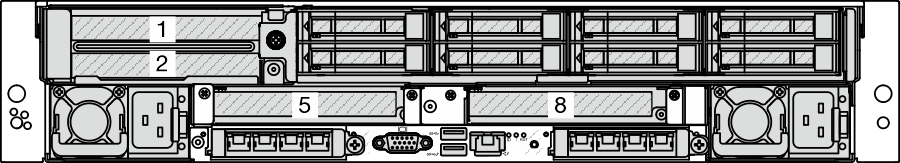

圖 3. 配備四個 PCIe 插槽的背面圖  | ||
| 擴充卡組件 1 | 擴充卡組件 2 | 擴充卡組件 3 |
| 插槽 1：x8 (CPU1)，FH/HL | 插槽 5：x16 (CPU1)，FH/HL | 插槽 8：x16 (CPU2)，FH/HL |
| 插槽 2：x16 (CPU1)，FH/HL | ||

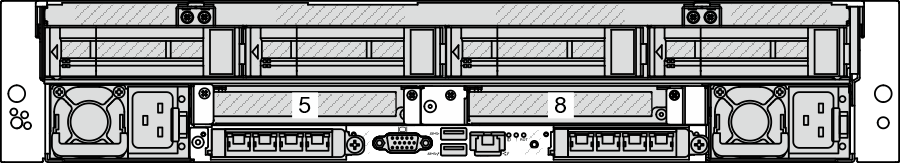

圖 4. 配備兩個 PCIe 插槽的背面圖  | ||
| 擴充卡組件 2 | 擴充卡組件 3 | |
| 插槽 5：x16 (CPU1)，FH/HL | 插槽 8：x16 (CPU2)，FH/HL | |
支援的擴充卡
下表列出每個插槽支援的擴充卡。

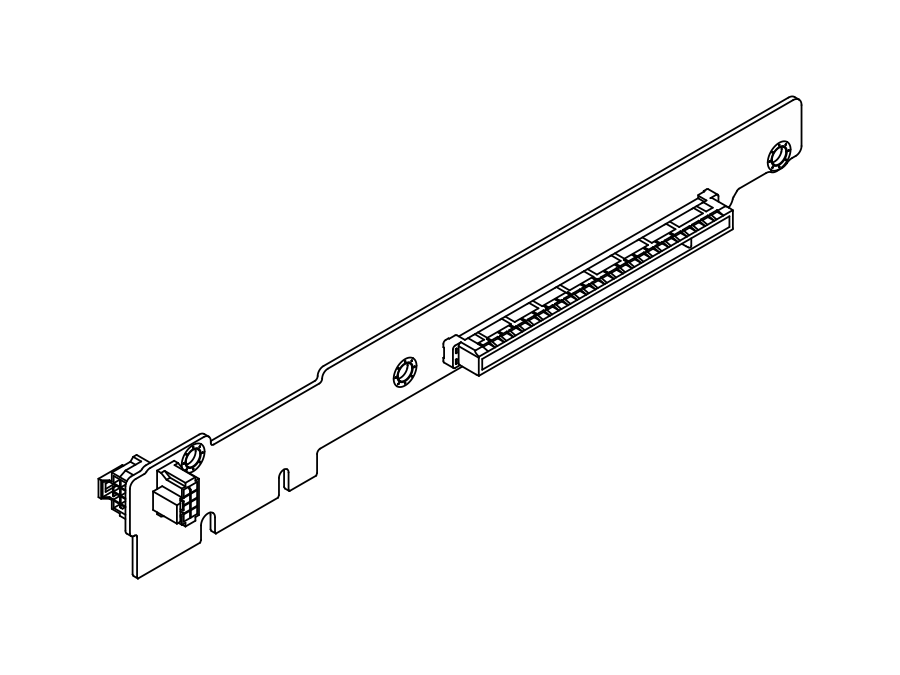

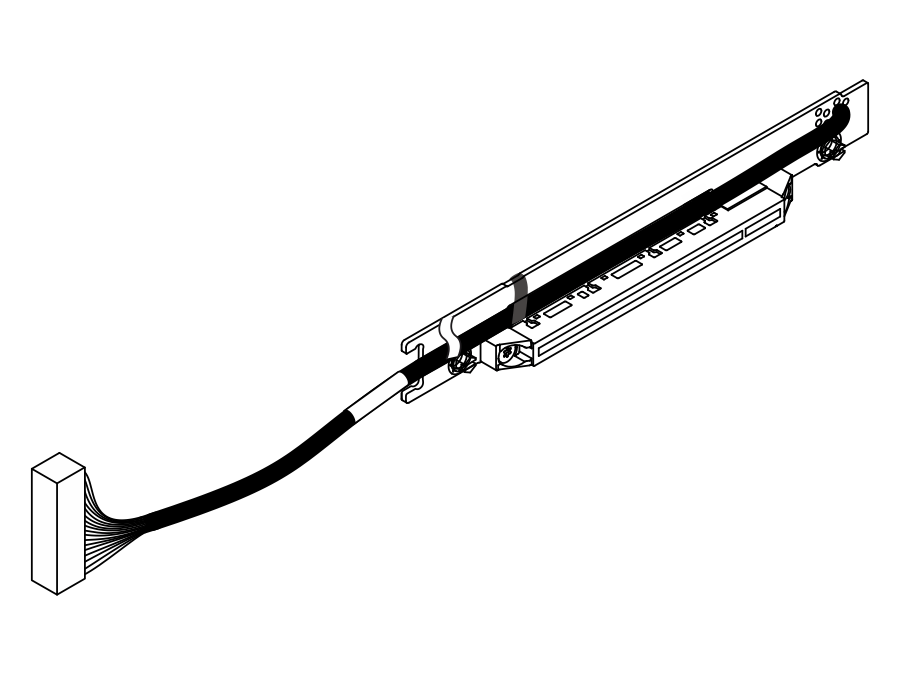

圖 5. 硬質擴充卡  註 此擴充卡掛接在插槽 5/8。 | 圖 6. 含纜線擴充卡（Gen5 x8，500/400 公釐）  註 此擴充卡掛接在插槽 1/2/9/10 上，其配置不含 8 x 2.5 吋背面框架。 |

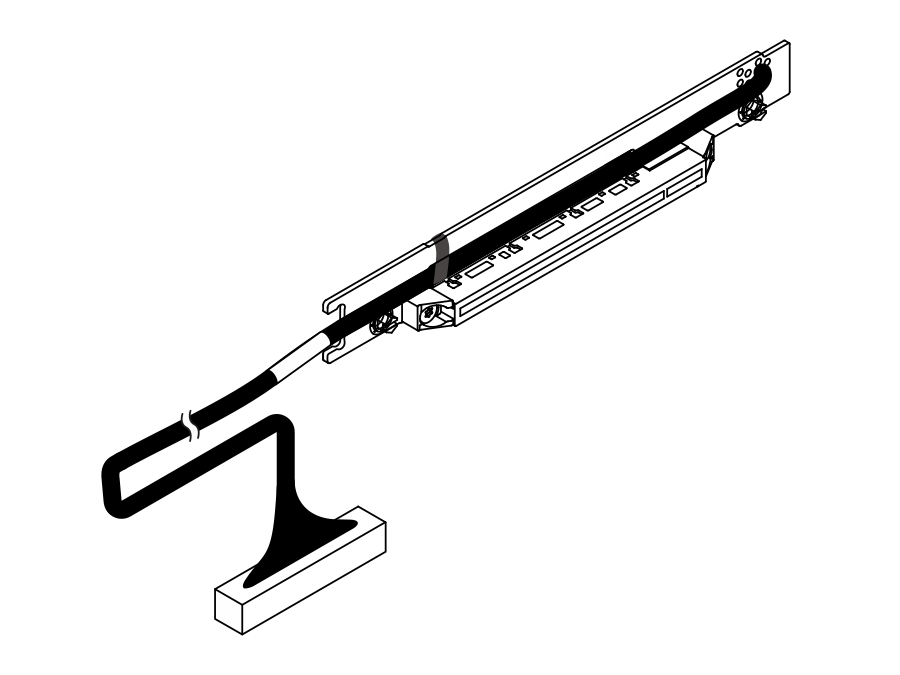

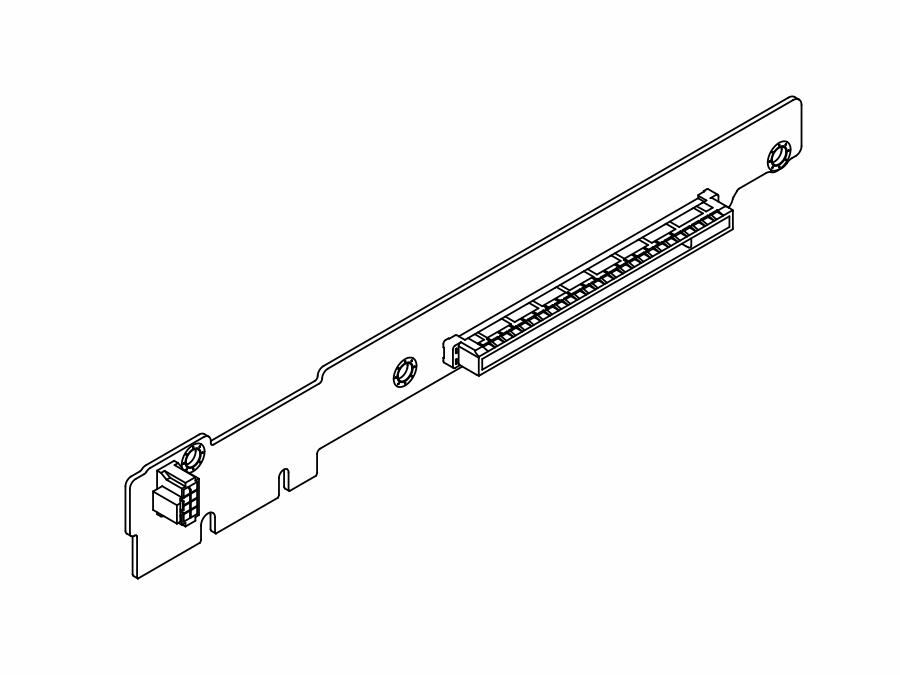

圖 7. 含纜線擴充卡（Gen5 x8，350 公釐）  註 此擴充卡掛接在插槽 3/6（不含 8 x 2.5 吋背面框架的配置）或插槽 1（含 8 x 2.5 吋背面框架的配置）。 | 圖 8. 含電源接頭的含纜線擴充卡（Gen5 x16，300 公釐，插槽 3/6）  |

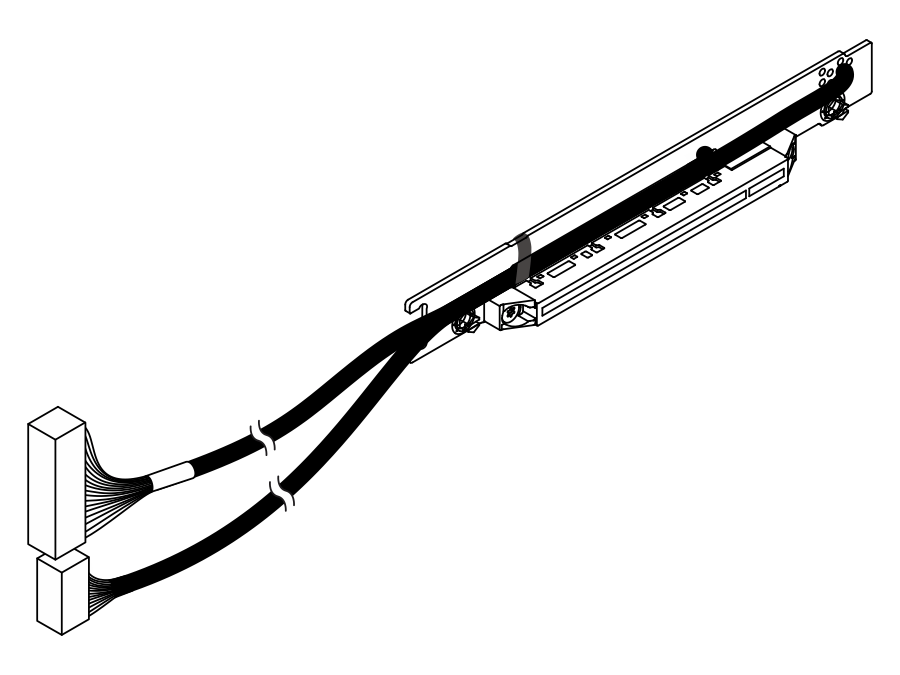

圖 9. 含纜線擴充卡（Gen5 x16，300 公釐）  註 此擴充卡掛接在插槽 4/7（不含 8 x 2.5 吋背面框架的配置）或插槽 2（含 8 x 2.5 吋背面框架的配置）。 | 圖 10. 含電源接頭的含纜線擴充卡（Gen5 x16，300 公釐，插槽 4/7）  |
支援的 PCIe 配接卡和插槽優先順序
下表列出了常見 PCIe 配接卡的建議插槽安裝優先順序。
| PCIe 配接卡 | 支援上限 | 建議的插槽優先順序 |
|---|---|---|
| GPU 配接卡 | ||
| FHFL DW GPU | 2 |
|
| FHFL SW GPU：RTX 4000 Ada | 4 |
|
| HHHL SW GPU：L4 | 10 |
|
| 資料處理器 (DPU) | ||
ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220 | 2 |
|
| 內部自訂外型尺寸 (CFF) RAID/HBA/擴充器 | ||
440-16i、940-16i | 1 | 未安裝在 PCIe 插槽中。 只有在 2.5 吋機槽機箱中才能支援 CFF RAID/HBA/擴充器配接卡，該機箱已安裝在前方背板和主機板組件之間。 |
ThinkSystem 48 port 12Gb Internal Expander | ||
| 內部標準外型尺寸 (SFF) RAID/HBA 配接卡 | ||
5350-8i、9350-8i、545-8i、940-8i | 3 |
|
4350-16i、440-16i、9350-16i、940-16i | 2 | |
| 外部 RAID/HBA 配接卡 | ||
440-16e | 10 |
|
940-8e | 4 | |
| FC HBA 配接卡 | ||
| 所有支援的 FC HBA 配接卡 | 10 |
|
| NIC 網路介面卡 | ||
ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic) | 4 |
|
ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2 ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter | 4 |
|
ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2 ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter | 10 |
|
| InfiniBand (IB) 配接卡 | ||
ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter | 4 |
|
ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW) ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW) 註 如需 ConnectX-8 的纜線佈線相關資訊，請參閱內部纜線佈線。 | 2 |
|
