ช่องเสียบ PCIe และอะแดปเตอร์ PCIe

หัวข้อนี้แสดงกฎการติดตั้งสำหรับอะแดปเตอร์ PCIe

การกำหนดค่าช่องเสียบ​

ตารางต่อไปนี้จะแสดงรายการการกําหนดค่าช่องเสียบ PCIe สำหรับมุมมองของเซิร์ฟเวอร์แต่ละมุมมอง
หมายเหตุ
โปรดดูตัวครอบตัวยกที่ใช้ได้กับส่วนประกอบตัวยกแต่ละชุดที่ การเปลี่ยนส่วนประกอบตัวยกด้านหลังและอะแดปเตอร์ PCIe
LP: โปรไฟล์ที่ต่ำกว่า; FH: ความสูงเต็ม; HL: ความยาวครึ่งหนึ่ง; FL: ความยาวเต็ม
ช่องเสียบ PCIe

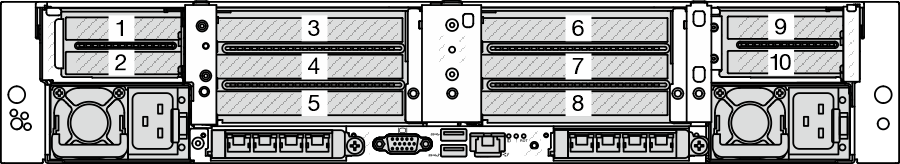

รูปที่ 1. มุมมองด้านหลังที่มีช่องเสียบ PCIe สิบช่อง

ส่วนประกอบตัวยก 1ส่วนประกอบตัวยก 2
ช่องเสียบ 1: x8 (CPU1), LPช่องเสียบ 3: x8 (CPU1), FH/FLช่องเสียบ 3: x16 (CPU1), FH/FL
ช่องเสียบ 2: x8 (CPU1), LPช่องเสียบ 4: x16 (CPU1), FH/FLช่องเสียบ 4: x16 (CPU1), FH/FL
 ช่องเสียบ 5: x16 (CPU1), FH/HLช่องเสียบ 5: ว่าง
ส่วนประกอบตัวยก 4ส่วนประกอบตัวยก 3
ช่องเสียบ 9: x8 (CPU2), LPช่องเสียบ 6: x8 (CPU2), FH/FLช่องเสียบ 6: x16 (CPU2), FH/FL
ช่องเสียบ 10: x8 (CPU2), LPช่องเสียบ 7: x16 (CPU2), FH/FLช่องเสียบ 7: x16 (CPU2), FH/FL
 ช่องเสียบ 8: x16 (CPU2), FH/HLช่องเสียบ 8: ว่าง

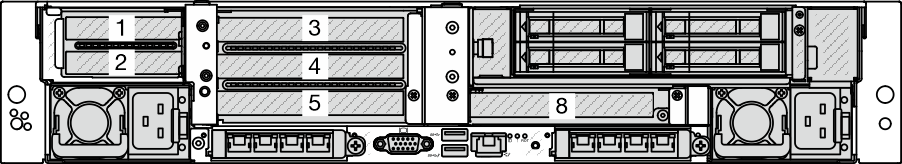

รูปที่ 2. มุมมองด้านหลังที่มีช่องเสียบ PCIe หกช่อง

ส่วนประกอบตัวยก 1ส่วนประกอบตัวยก 2
ช่องเสียบ 1: x8 (CPU1), LPช่องเสียบ 3: x8 (CPU1), FH/FLช่องเสียบ 3: x16 (CPU1), FH/FL
ช่องเสียบ 2: x8 (CPU1), LPช่องเสียบ 4: x16 (CPU1), FH/FLช่องเสียบ 4: x16 (CPU1), FH/FL
 ช่องเสียบ 5: x16 (CPU1), FH/HLช่องเสียบ 5: ว่าง
ส่วนประกอบตัวยก 3
ช่องเสียบ 8: x16 (CPU2), FH/HL

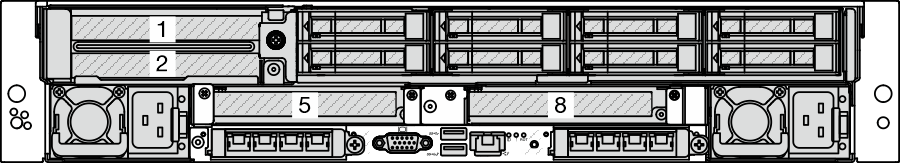

รูปที่ 3. มุมมองด้านหลังที่มีช่องเสียบ PCIe สี่ช่อง

ส่วนประกอบตัวยก 1ส่วนประกอบตัวยก 2ส่วนประกอบตัวยก 3
ช่องเสียบ 1: x8 (CPU1), FH/HLช่องเสียบ 5: x16 (CPU1), FH/HLช่องเสียบ 8: x16 (CPU2), FH/HL
ช่องเสียบ 2: x16 (CPU1), FH/HL

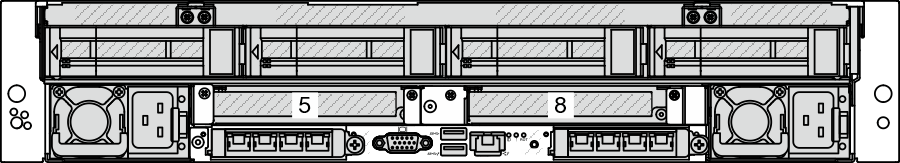

รูปที่ 4. มุมมองด้านหลังที่มีช่องเสียบ PCIe สองช่อง

ส่วนประกอบตัวยก 2ส่วนประกอบตัวยก 3
ช่องเสียบ 5: x16 (CPU1), FH/HLช่องเสียบ 8: x16 (CPU2), FH/HL

การ์ดตัวยกที่รองรับ​

ตารางต่อไปนี้จะแสดงรายการการ์ดตัวยกที่รองรับในแต่ละช่องเสียบ

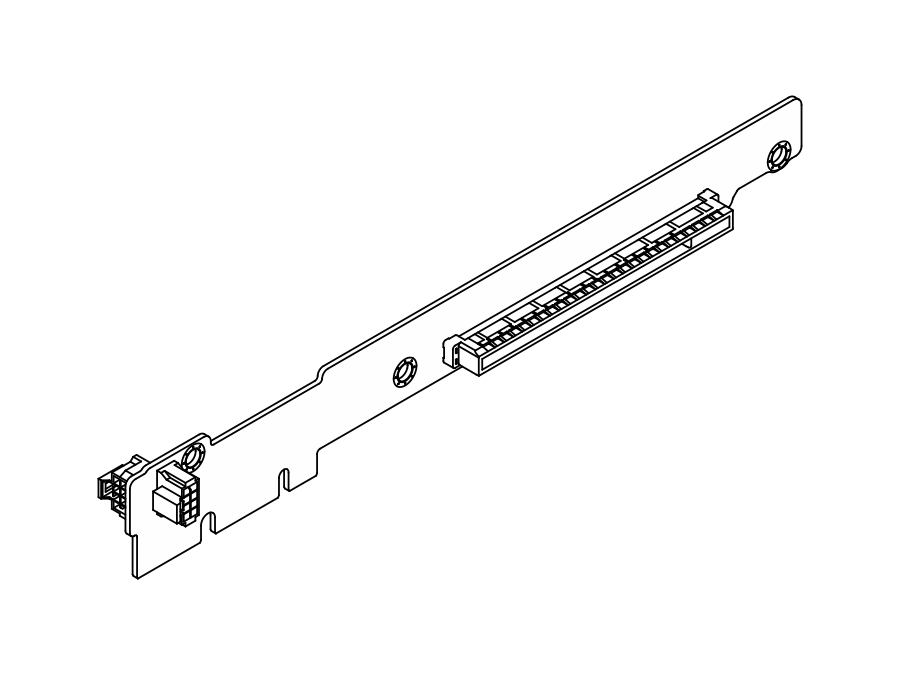

รูปที่ 5. การ์ดตัวยกแบบแข็ง

หมายเหตุ

การ์ดตัวยกนี้ติดตั้งอยู่ที่ช่องเสียบ 5/8

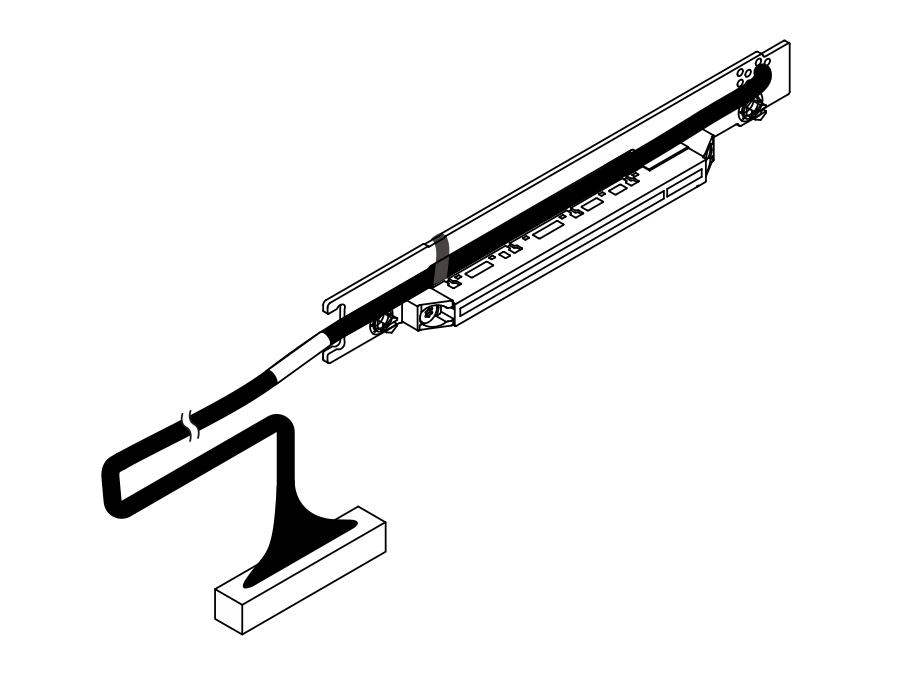

รูปที่ 6. การ์ดตัวยกของสาย (Gen5 x8, 500/400 มม.)

หมายเหตุ

การ์ดตัวยกนี้ติดตั้งอยู่ที่ช่องเสียบ 1/2/9/10 ในการกำหนดค่าที่ไม่มีตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด

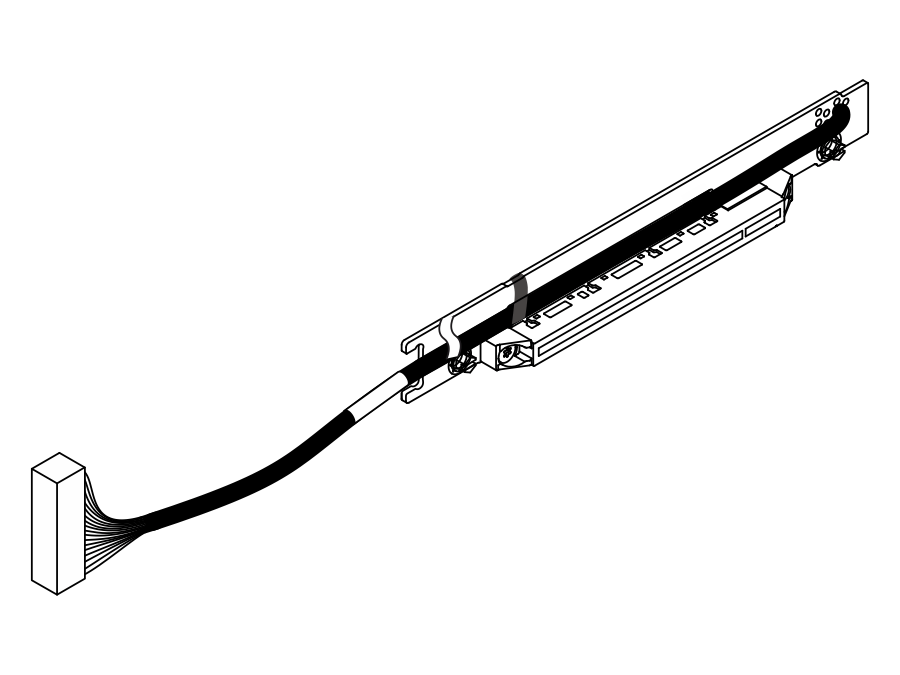

รูปที่ 7. การ์ดตัวยกของสาย (Gen5 x8, 350 มม.)

หมายเหตุ

การ์ดตัวยกนี้ติดตั้งอยู่ที่ช่องเสียบ 3/6 ในการกำหนดค่าที่ไม่มีตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด หรือช่องเสียบ 1 ในการกำหนดค่าที่มีตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด

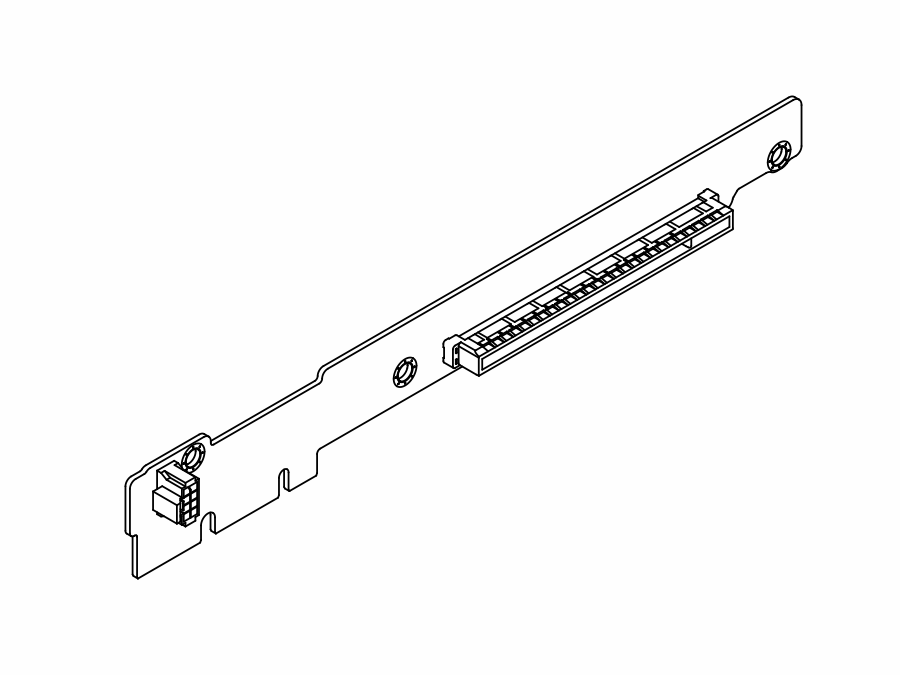

รูปที่ 8. การ์ดตัวยกของสายที่มีขั้วต่อไฟฟ้า (Gen5 x16, 300 มม., ช่องเสียบ 3/6)

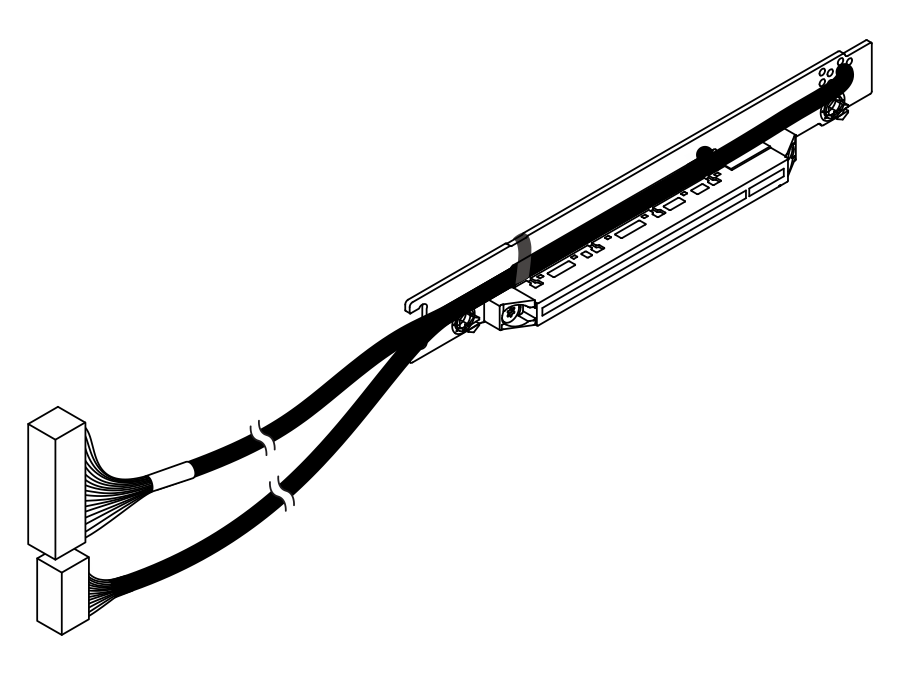

รูปที่ 9. การ์ดตัวยกของสาย (Gen5 x16, 300 มม.)

หมายเหตุ

การ์ดตัวยกนี้ติดตั้งอยู่ที่ช่องเสียบ 4/7 ในการกำหนดค่าที่ไม่มีตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด หรือช่องเสียบ 2 ในการกำหนดค่าที่มีตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด

รูปที่ 10. การ์ดตัวยกของสายที่มีขั้วต่อไฟฟ้า (Gen5 x16, 300 มม., ช่องเสียบ 4/7)

อะแดปเตอร์ PCIe และลำดับความสำคัญของช่องเสียบที่รองรับ​

ตารางต่อไปนี้แสดงรายการลำดับความสำคัญของการติดตั้งช่องเสียบที่แนะนาของอะแดปเตอร์ PCIe ทั่วไป

อะแดปเตอร์ PCIeรองรับสูงสุดลำดับความสำคัญของช่องเสียบที่แนะนำ
อะแดปเตอร์ GPU
FHFL DW GPU2

  • 1 CPU: 4

  • 2 CPU: 4, 7

FHFL SW GPU: RTX 4000 Ada4

  • 1 CPU: 4, 3 (x16)

  • 2 CPU: 4, 7, 3 (x16), 6 (x16)

HHHL SW GPU: L410

  • 1 CPU: 5, 4, 3, 1, 2

  • 2 CPU: 5, 8, 4, 7, 3, 6, 1, 2, 9, 10

หน่วยประมวลผลข้อมูล (DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • 1 CPU: 4, 3 (x16), 5

  • 2 CPU: 4, 7, 3 (x16), 6 (x16), 5, 8

RAID/HBA/ตัวขยายที่มีฟอร์มแฟคเตอร์แบบกำหนดเอง (CFF)

440-16i, 940-16i

1

ไม่ได้ติดตั้งในช่องเสียบ PCIe

อะแดปเตอร์ CFF RAID/HBA/ตัวขยายรองรับเฉพาะในตัวเครื่องที่มีช่องใส่ไดรฟ์ขนาด 2.5 นิ้วซึ่งติดตั้งระหว่างแบ็คเพลนด้านหน้าและส่วนประกอบแผงระบบเท่านั้น

ThinkSystem 48 port 12Gb Internal Expander

อะแดปเตอร์ RAID/HBA ที่มีฟอร์มแฟคเตอร์มาตรฐาน (SFF)

5350-8i, 9350-8i, 545-8i, 940-8i

3
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

4350-16i, 440-16i, 9350-16i, 940-16i

2
อะแดปเตอร์ RAID/HBA ภายนอก

440-16e

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

940-8e

4
อะแดปเตอร์ FC HBA
อะแดปเตอร์ FC HBA ที่สนับสนุนทั้งหมด10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

อะแดปเตอร์ NIC

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 CPU: 5, 4, 3 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

อะแดปเตอร์ InfiniBand (IB)

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

หมายเหตุ
โปรดดูการเดินสาย ConnectX-8 ที่ การเดินสายภายใน
2

  • 1 CPU: 5

  • 2 CPU: 5, 7
