PCIe-Steckplätze und PCIe-Adapter

Dieser Abschnitt enthält Installationsregeln für PCIe-Adapter.

Steckplatzkonfigurationen​

Die folgenden Tabellen enthalten die PCIe-Steckplatzkonfigurationen für die Ansichten jedes Servers.
Anmerkung
LP: flach, FH: volle Höhe, HL: halbe Länge, FL: volle Länge
PCIe-Steckplätze

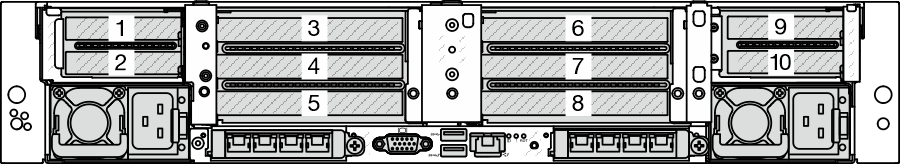

Abbildung 1. Rückansicht mit zehn PCIe-Steckplätzen

Adapterkartenbaugruppe 1Adapterkartenbaugruppe 2
Steckplatz 1: x8 (CPU1), LPSteckplatz 3: x8 (CPU1), FH/FLSteckplatz 3: x16 (CPU1), FH/FL
Steckplatz 2: x8 (CPU1), LPSteckplatz 4: x16 (CPU1), FH/FLSteckplatz 4: x16 (CPU1), FH/FL
 Steckplatz 5: x16 (CPU1), FH/HLSteckplatz 5: Leer
Adapterkartenbaugruppe 4Adapterkartenbaugruppe 3
Steckplatz 9: x8 (CPU2), LPSteckplatz 6: x8 (CPU2), FH/FLSteckplatz 6: x16 (CPU2), FH/FL
Steckplatz 10: x8 (CPU2), LPSteckplatz 7: x16 (CPU2), FH/FLSteckplatz 7: x16 (CPU2), FH/FL
 Steckplatz 8: x16 (CPU2), FH/FLSteckplatz 8: Leer

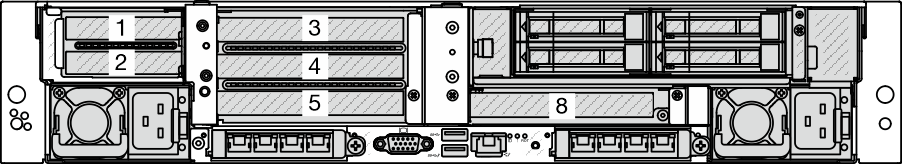

Abbildung 2. Rückansicht mit sechs PCIe-Steckplätzen

Adapterkartenbaugruppe 1Adapterkartenbaugruppe 2
Steckplatz 1: x8 (CPU1), LPSteckplatz 3: x8 (CPU1), FH/FLSteckplatz 3: x16 (CPU1), FH/FL
Steckplatz 2: x8 (CPU1), LPSteckplatz 4: x16 (CPU1), FH/FLSteckplatz 4: x16 (CPU1), FH/FL
 Steckplatz 5: x16 (CPU1), FH/HLSteckplatz 5: Leer
Adapterkartenbaugruppe 3
Steckplatz 8: x16 (CPU2), FH/FL

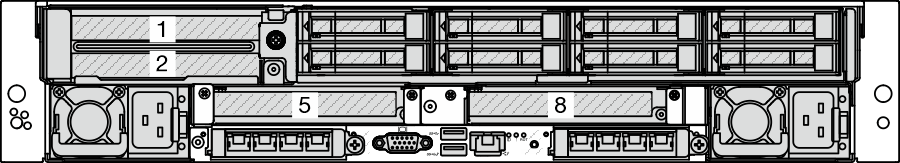

Abbildung 3. Rückansicht mit vier PCIe-Steckplätzen

Adapterkartenbaugruppe 1Adapterkartenbaugruppe 2Adapterkartenbaugruppe 3
Steckplatz 1: x8 (CPU1), FH/HLSteckplatz 5: x16 (CPU1), FH/HLSteckplatz 8: x16 (CPU2), FH/FL
Steckplatz 2: x16 (CPU1), FH/HL
Abbildung 4. Rückansicht mit zwei PCIe-Steckplätzen

Adapterkartenbaugruppe 2Adapterkartenbaugruppe 3
Steckplatz 5: x16 (CPU1), FH/HLSteckplatz 8: x16 (CPU2), FH/FL

Unterstützte Adapterkarten​

In der folgenden Tabelle sind die Adapterkarten aufgeführt, die in den einzelnen Steckplätzen unterstützt werden.

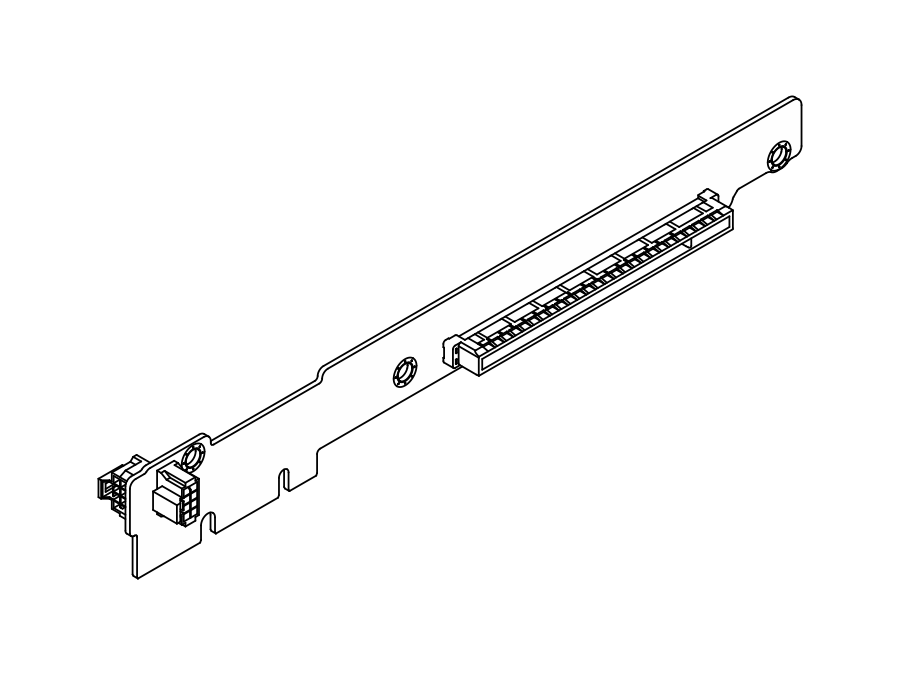

Abbildung 5. Starre Adapterkarte für Server ohne Compute Complex Neptune Core Module

Anmerkung

Diese Adapterkarte ist in Steckplatz 5/8 eingesetzt.

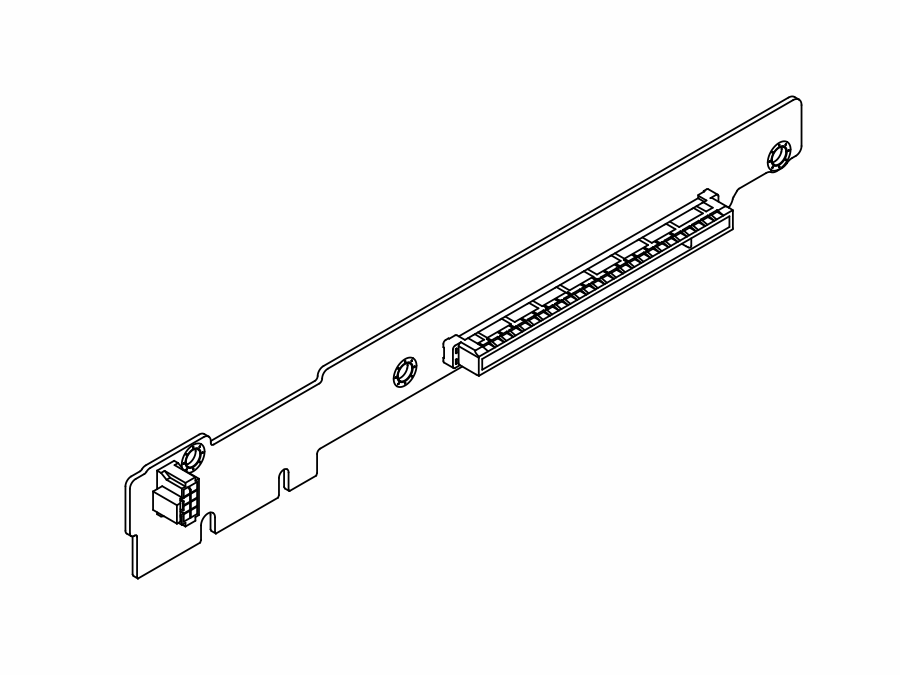

Abbildung 6. Starre Adapterkarte für Server mit Compute Complex Neptune Core Module

Anmerkung

Diese Adapterkarte ist in Steckplatz 5/8 eingesetzt.

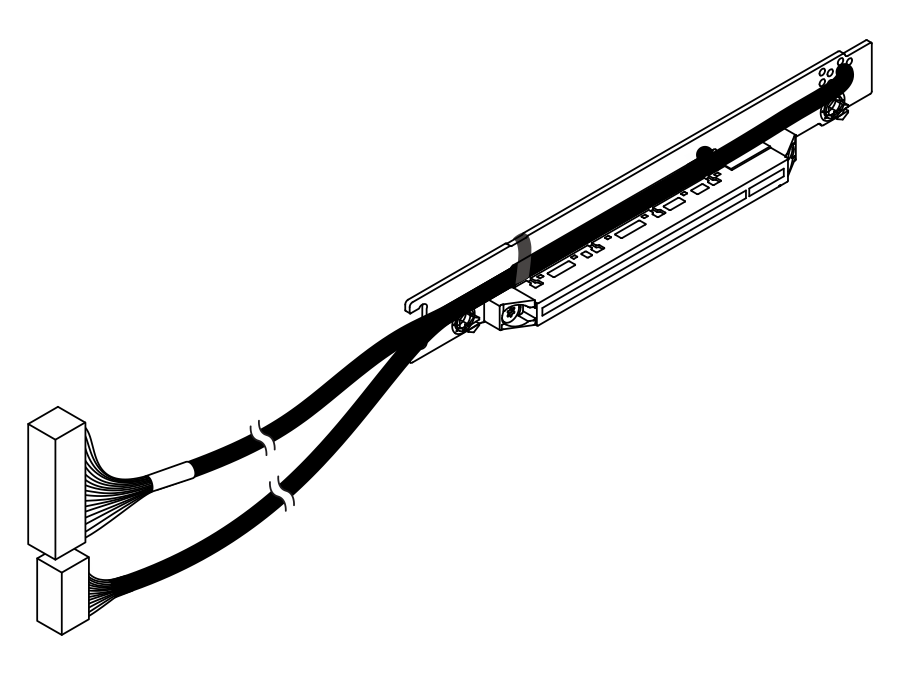

Abbildung 7. Adapterkartenkabel (Gen5 x8, 500/400 mm)

Anmerkung

Diese Adapterkarte wird bei Konfigurationen ohne hintere 8 x 2,5-Zoll-Laufwerkhalterung in Steckplatz 1/2/9/10 installiert.

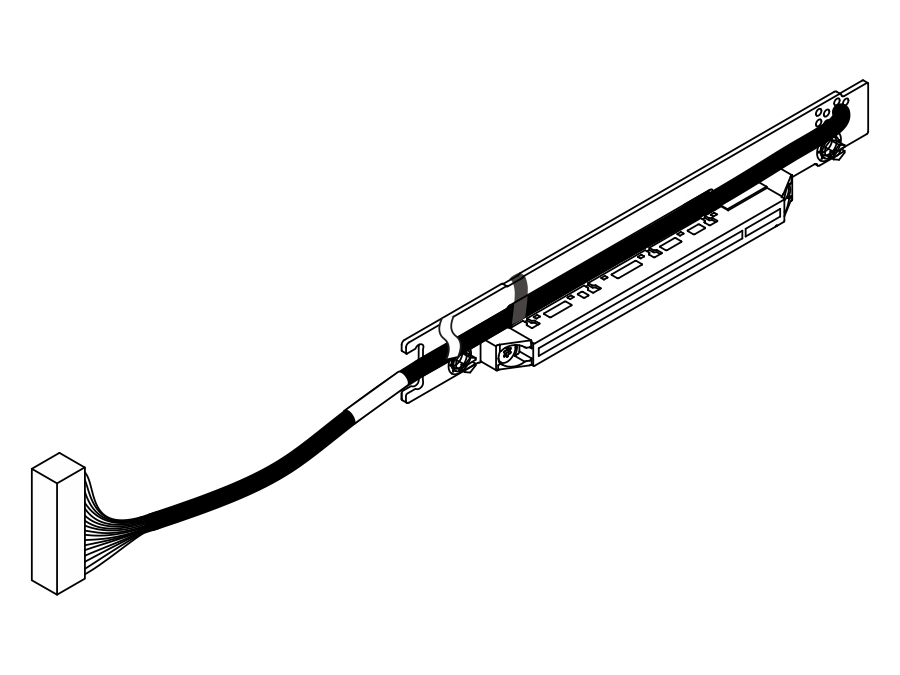

Abbildung 8. Adapterkartenkabel (Gen5 x8, 350 mm)

Anmerkung

Diese Adapterkarte wird bei Konfigurationen ohne hintere 8 x 2,5-Zoll-Laufwerkhalterung in Steckplatz 3/6 bzw. bei Konfigurationen mit hinterer 8 x 2,5-Zoll-Laufwerkhalterung in Steckplatz 1 installiert.

Abbildung 9. Adapterkartenkabel mit Stromanschluss (Gen5 x16, 300 mm, Steckplatz 3/6)

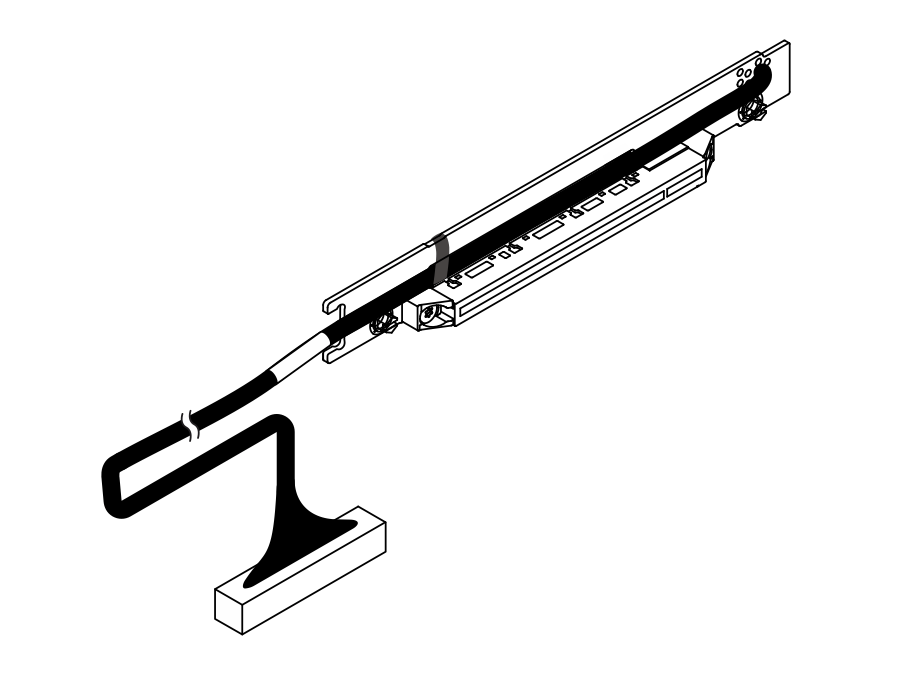

Abbildung 10. Adapterkartenkabel (Gen5 x16, 300 mm)

Anmerkung

Diese Adapterkarte wird bei Konfigurationen ohne hintere 8 x 2,5-Zoll-Laufwerkhalterung in Steckplatz 4/7 bzw. bei Konfigurationen mit hinterer 8 x 2,5-Zoll-Laufwerkhalterung in Steckplatz 2 installiert.

Abbildung 11. Adapterkartenkabel mit Stromanschluss (Gen5 x16, 300 mm, Steckplatz 4/7)



Unterstützte PCIe-Adapter und Steckplatzprioritäten​

In der folgenden Tabelle sind die empfohlenen Prioritäten für die Steckplatzinstallation für allgemeine PCIe-Adapter aufgeführt.

PCIe-AdapterMaximal unterstütztEmpfohlene Steckplatzpriorität
GPU-Adapter
FHFL DW GPU2

  • 1 CPU: 4

  • 2 CPUs: 4, 7

FHFL SW GPU: RTX 4000 Ada4

  • 1 CPU: 4, 3 (x16)

  • 2 CPUs: 4, 7, 3 (x16), 6 (x16)

GPU mit HHHL und SW: L410

  • 1 CPU: 5, 4, 3, 1, 2

  • 2 CPUs: 5, 8, 4, 7, 3, 6, 1, 2, 9, 10

Data Processing Unit (DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • 1 CPU: 4, 3 (x16), 5

  • 2 CPUs: 4, 7, 3 (x16), 6 (x16), 5, 8

Interner CFF RAID/HBA/Expander (Custom Form Factor)

440-16i, 940-16i

1

Nicht in PCIe-Steckplätzen installiert.

Der CFF RAID/HBA/Expander wird nur im Gehäuse mit 2,5‑Zoll-Laufwerkpositionen unterstützt, das zwischen der vorderen Rückwandplatine und der Systemplatinenbaugruppe installiert ist.

ThinkSystem 48 port 12Gb Internal Expander

Interner SFF RAID/HBA-Adapter (Standard Form Factor)

5350-8i, 9350-8i, 545-8i, 940-8i

3
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPUs:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

4350-16i, 440-16i, 9350-16i, 940-16i

2
Externer RAID/HBA-Adapter

440-16e

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPUs:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

940-8e

4
FC HBA-Adapter
Alle unterstützten FC HBA-Adapter10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPUs:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

NIC-Adapter

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 CPU: 5, 4, 3 (x16)

  • 2 CPUs: 5, 8, 4, 7, 3 (x16), 6 (x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPUs: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPUs:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

InfiniBand(IB)-Adapter

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPUs: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

Anmerkung
Informationen zur Kabelführung von ConnectX-8 finden Sie im Interne Kabelführung.
2

  • 1 CPU: 5

  • 2 CPUs: 5, 7
