Installationsregeln und ‑reihenfolge für Speichermodule

Speichermodule müssen in einer bestimmten Reihenfolge auf Grundlage der Hauptspeicherkonfiguration, die Sie implementieren, und der Anzahl an Prozessoren und Speichermodulen, die im Server eingebaut sind, installiert werden.

Unterstützte Speichertypen

Informationen zu den Speichermodultypen, die von diesem Server unterstützt werden, finden Sie im Abschnitt Abschnitt „Speicher“ in Technische Daten.

Eine Liste der unterstützten Speicheroptionen finden Sie hier unter Lenovo ServerProven-Website.

Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website:

Speicher – Lenovo Press

Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der auf der folgenden Website verfügbar ist:

Lenovo Enterprise Solutions Configurator (Speicherkonfigurationen)

Spezielle Informationen zur erforderlichen Installationsreihenfolge von Speichermodulen in Ihrem Server auf Grundlage der Systemkonfiguration und des Speichermodus, den Sie implementieren, werden unten angezeigt.

Layout für Speichermodule und Prozesse für Server ohne Compute Complex Neptune Core Module

Die folgende Abbildung zeigt die Positionen der Speichermodul-Steckplätze auf der Prozessorplatine für Server ohne Compute Complex Neptune Core Module. Die folgende Tabelle zur Speicherkanalidentifikation zeigt die Beziehung zwischen Prozessoren, Speichercontrollern, Speicherkanälen und Steckplatznummern von Speichermodulen.

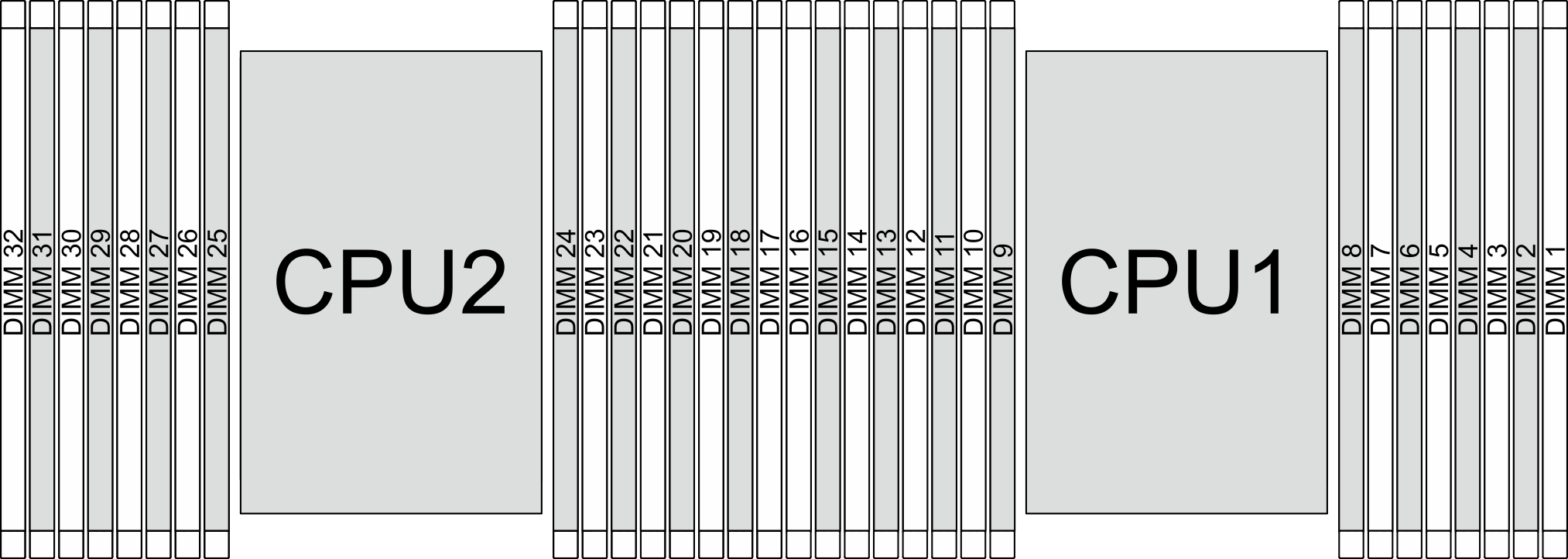

Abbildung 1. Speicher-Modul-Steckplätze auf der Prozessorplatine für Server ohne Compute Complex Neptune Core Module
Memory module slots on the system board

Tabelle 1. Speicher-Steckplatz- und Kanalidentifikation für Server ohne Compute Complex Neptune Core Module
ProzessorCPU 1
ControlleriMC7iMC6iMC5iMC4iMC0iMC1iMC2iMC3
KanalCH7CH6CH5CH4K 0K 1K 2CH3
Steckplatz-Nr.0101010110101010
DIMM-Nr.16151413121110987654321
ProzessorCPU 2
ControlleriMC7iMC6iMC5iMC4iMC0iMC1iMC2iMC3
KanalCH7CH6CH5CH4K 0K 1K 2CH3
Steckplatz-Nr.0101010110101010
DIMM-Nr.32313029282726252423222120191817
  • Steckplatz-Nr.: DIMM-Steckplatznummer in jedem Speicherkanal. Jeder Speicherkanal verfügt über zwei DIMM-Steckplätze: Steckplatz 0 (weiter vom Prozessor entfernt) und Steckplatz 1 (näher am Prozessor).

  • DIMM-Nr.: DIMM-Steckplatznummer auf der Prozessorplatine. Jeder Prozessor verfügt über 16 DIMM-Steckplätze.

Layout für Speichermodule und Prozesse für Server mit Compute Complex Neptune Core Module

Die folgende Abbildung zeigt die Positionen der Speichermodul-Steckplätze auf der Prozessorplatine für Server mit Compute Complex Neptune Core Module. Die folgende Tabelle zur Speicherkanalidentifikation zeigt die Beziehung zwischen Prozessoren, Speichercontrollern, Speicherkanälen und Steckplatznummern von Speichermodulen.

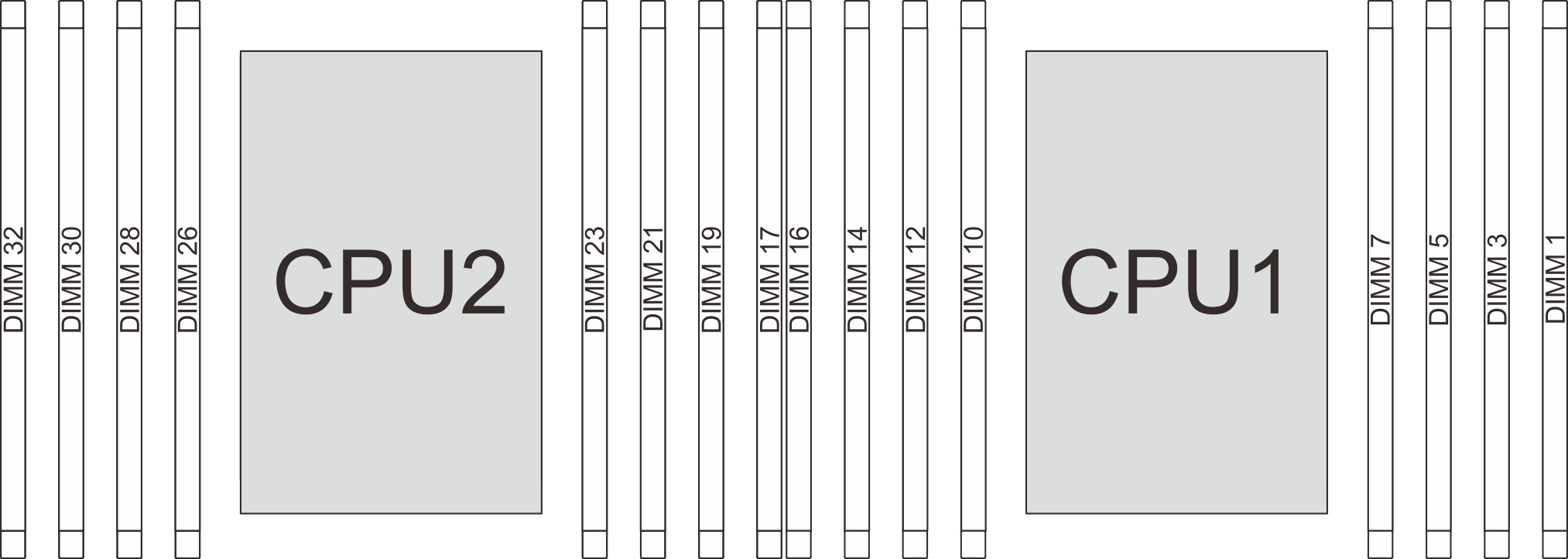

Abbildung 2. Speicher-Modul-Steckplätze auf der Prozessorplatine für Server mit Compute Complex Neptune Core Module
Memory module slots on the system board
Tabelle 2. Speicher-Steckplatz- und Kanalidentifikation für Server mit Compute Complex Neptune Core Module
ProzessorCPU 1
ControlleriMC7iMC6iMC5iMC4iMC0iMC1iMC2iMC3
KanalCH7CH6CH5CH4K 0K 1K 2CH3
Steckplatz-Nr.00000000
DIMM-Nr.161412107531
ProzessorCPU 2
ControlleriMC7iMC6iMC5iMC4iMC0iMC1iMC2iMC3
KanalCH7CH6CH5CH4K 0K 1K 2CH3
Steckplatz-Nr.00000000
DIMM-Nr.3230282623211917
  • Steckplatz-Nr.: DIMM-Steckplatznummer in jedem Speicherkanal. Jeder Speicherkanal verfügt über einen DIMM-Steckplatz.

  • DIMM-Nr.: DIMM-Steckplatznummer auf der Prozessorplatine. Jeder Prozessor verfügt über acht DIMM-Steckplätze.

Installationsrichtlinien für das Speichermodul

  • Pro Prozessor ist mindestens ein DIMM-Modul erforderlich. Installieren Sie mindestens acht DIMMs pro Prozessor, um eine gute Leistung zu erhalten.

  • Wenn Sie ein DIMM austauschen, stellt der Server eine automatische DIMM-Aktivierungsfunktion bereit, sodass Sie das neue DIMM nicht manuell über das Setup Utility aktivieren müssen.

  • Installationsregeln und -reihenfolge für Speichermodule finden Sie unter:
