Règles et ordre d’installation d’un module de mémoire

Types de mémoire pris en charge

Pour plus d’informations sur les types de modules de mémoire pris en charge par le serveur, voir la section la section Mémoire dans Spécifications techniques.

Pour obtenir une liste des options de mémoire prises en charge, voir : Site Web Lenovo ServerProven.

Des informations sur l’optimisation des performances mémoire et la configuration de la mémoire sont disponibles sur le site Lenovo Press à l’adresse suivante :

Memory - Lenovo Press

En outre, vous pouvez utiliser un configurateur de mémoire, qui est disponible sur le site suivant :

Lenovo Enterprise Solutions Configurator (configurations de mémoire)

Vous trouverez ci-dessous des informations spécifiques sur l’ordre d’installation requis des modules de mémoire dans votre serveur en fonction de la configuration système et du mode mémoire que vous implémentez.

• Disposition des modules de mémoire et des processeurs des serveurs sans Compute Complex Neptune Core Module

• Disposition des modules de mémoire et des processeurs des serveurs avec Compute Complex Neptune Core Module

Disposition des modules de mémoire et des processeurs des serveurs sans Compute Complex Neptune Core Module​

L’illustration suivante vous aide à situer les emplacements de module de mémoire sur la carte du processeur pour les serveurs sans Compute Complex Neptune Core Module. Le tableau d’identification des canaux de mémoire ci-dessous montre les relations entre les processeurs, les contrôleurs de mémoire, les canaux de mémoire et le numéro d’emplacement des modules de mémoire.

Figure 1. Emplacements de module de mémoire sur la carte du processeur pour les serveurs sans Compute Complex Neptune Core Module

Tableau 1. Identification des emplacements de mémoire et des canaux pour les serveurs sans Compute Complex Neptune Core Module

Processeur	UC 1
Contrôleur	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
Canal	CH7		CH6		CH5		CH4		CH0		CH1		CH2		CH3
N° emplacement	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
N° DIMM	16	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1
Processeur	UC 2
Contrôleur	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
Canal	CH7		CH6		CH5		CH4		CH0		CH1		CH2		CH3
N° emplacement	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
N° DIMM	32	31	30	29	28	27	26	25	24	23	22	21	20	19	18	17

• N° emplacement : numéro d’emplacement DIMM dans chaque canal de mémoire. Chaque canal de mémoire dispose de deux emplacements de module DIMM : l’emplacement 0 (le plus éloigné du processeur) et l’emplacement 1 (le plus proche du processeur).

• N° DIMM : numéro d’emplacement DIMM sur la carte du processeur. Chaque processeur est doté de 16 emplacements DIMM.

Disposition des modules de mémoire et des processeurs des serveurs avec Compute Complex Neptune Core Module​

L’illustration suivante vous aide à situer les emplacements de module de mémoire sur la carte du processeur pour les serveurs avec Compute Complex Neptune Core Module. Le tableau d’identification des canaux de mémoire ci-dessous montre les relations entre les processeurs, les contrôleurs de mémoire, les canaux de mémoire et le numéro d’emplacement des modules de mémoire.

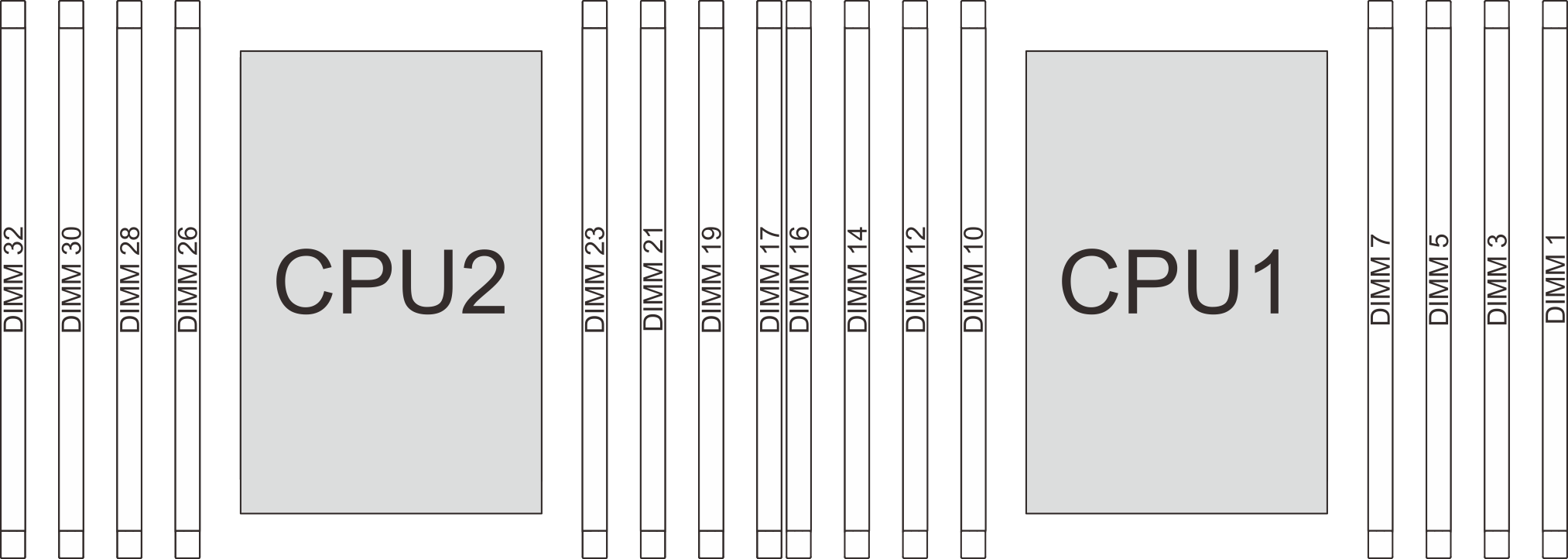

Figure 2. Emplacements de module de mémoire sur la carte du processeur pour les serveurs avec Compute Complex Neptune Core Module

Tableau 2. Identification des emplacements de mémoire et des canaux pour les serveurs avec Compute Complex Neptune Core Module

Processeur	UC 1
Contrôleur	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
Canal	CH7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
N° emplacement	0	0	0	0	0	0	0	0
N° DIMM	16	14	12	10	7	5	3	1
Processeur	UC 2
Contrôleur	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
Canal	CH7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
N° emplacement	0	0	0	0	0	0	0	0
N° DIMM	32	30	28	26	23	21	19	17

• N° emplacement : numéro d’emplacement DIMM dans chaque canal de mémoire. Chaque canal de mémoire dispose d’un emplacement DIMM.

• N° DIMM : numéro d’emplacement DIMM sur la carte du processeur. Chaque processeur dispose de huit emplacements DIMM.

Instruction d'installation du module de mémoire​

• Au moins une barrette DIMM est requise pour chaque processeur. Pour des performances satisfaisantes, installez au moins huit barrettes DIMM par processeur.

• Lorsque vous remplacez une barrette DIMM, le serveur offre une fonction d’activation de barrette DIMM automatique qui vous évite de devoir activer la nouvelle barrette DIMM manuellement à l’aide de l’utilitaire Setup Utility.

• Pour les ordres et règles d'installation d'un module de mémoire, voir :

  • Modules DIMM DDR5 uniquement

  • Modules RDIMM DDR5 associés à des modules de mémoire CXL
