Regole e ordine di installazione dei moduli di memoria
I moduli di memoria devono essere installati in un ordine specifico basato sulla configurazione della memoria implementata e sul numero di processori e moduli di memoria installati nel server.
Tipi di memoria supportati
Per informazioni sui tipi di modulo di memoria supportati da questo server, vedere la sezione sezione Memoria in Specifiche tecniche.
Per un elenco delle opzioni di memoria supportate, vedere Sito Web Lenovo ServerProven.
Ulteriori informazioni sull'ottimizzazione delle prestazioni della memoria e sulla configurazione della memoria sono disponibili sul sito Web Lenovo Press:
È anche possibile utilizzare un configuratore di memoria, disponibile sul seguente sito:
Lenovo Enterprise Solutions Configurator (Configurazioni memoria)
Di seguito sono riportate le informazioni specifiche sull'ordine di installazione dei moduli di memoria nel server in base alla configurazione di sistema e alla modalità di memoria che si sta implementando.
Layout dei moduli di memoria e dei processori dei server senza Compute Complex Neptune Core Module

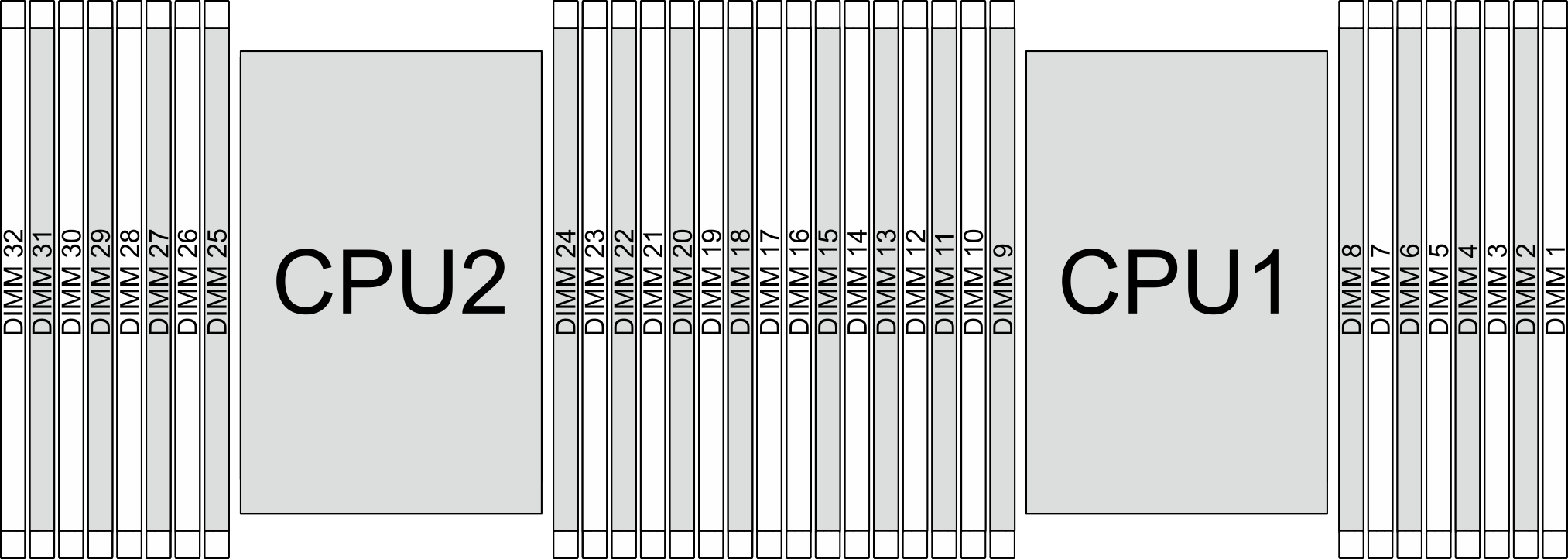

La figura seguente permette di individuare gli slot dei moduli di memoria sulla scheda del processore per i server senza Compute Complex Neptune Core Module. La tabella di identificazione dei canali di memoria sottostante mostra la relazione tra processori, controller di memoria, canali di memoria e numeri di slot dei moduli di memoria.
| Processore | CPU 1 | |||||||||||||||
| Controller | iMC7 | iMC6 | iMC5 | iMC4 | iMC0 | iMC1 | iMC2 | iMC3 | ||||||||
| Canale | CH7 | CH6 | CH5 | CH4 | CH0 | CH1 | CH2 | CH3 | ||||||||
| N. slot | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| N. DIMM | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 |
| Processore | CPU 2 | |||||||||||||||
| Controller | iMC7 | iMC6 | iMC5 | iMC4 | iMC0 | iMC1 | iMC2 | iMC3 | ||||||||
| Canale | CH7 | CH6 | CH5 | CH4 | CH0 | CH1 | CH2 | CH3 | ||||||||
| N. slot | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| N. DIMM | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 |
N. slot: numero di slot DIMM in ogni canale di memoria. Ciascun canale di memoria ha due slot DIMM: slot 0 (più lontano dal processore) e slot 1 (più vicino al processore).
N. DIMM: numero di slot DIMM sulla scheda del processore. Ogni processore dispone di 16 slot DIMM.
Layout dei moduli di memoria e dei processori dei server con Compute Complex Neptune Core Module

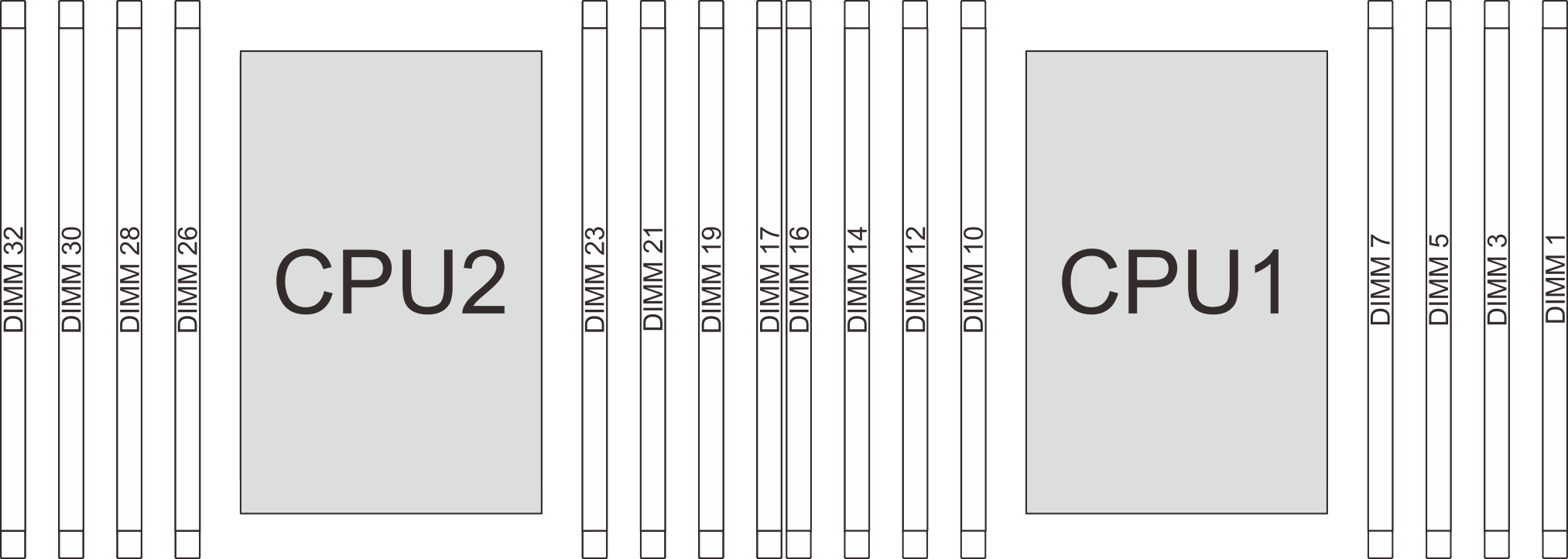

La figura seguente permette di individuare gli slot dei moduli di memoria sulla scheda del processore per i server con Compute Complex Neptune Core Module. La tabella di identificazione dei canali di memoria sottostante mostra la relazione tra processori, controller di memoria, canali di memoria e numeri di slot dei moduli di memoria.
| Processore | CPU 1 | |||||||
| Controller | iMC7 | iMC6 | iMC5 | iMC4 | iMC0 | iMC1 | iMC2 | iMC3 |
| Canale | CH7 | CH6 | CH5 | CH4 | CH0 | CH1 | CH2 | CH3 |
| N. slot | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| N. DIMM | 16 | 14 | 12 | 10 | 7 | 5 | 3 | 1 |
| Processore | CPU 2 | |||||||
| Controller | iMC7 | iMC6 | iMC5 | iMC4 | iMC0 | iMC1 | iMC2 | iMC3 |
| Canale | CH7 | CH6 | CH5 | CH4 | CH0 | CH1 | CH2 | CH3 |
| N. slot | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| N. DIMM | 32 | 30 | 28 | 26 | 23 | 21 | 19 | 17 |
N. slot: numero di slot DIMM in ogni canale di memoria. Ogni canale di memoria ha uno slot DIMM.
N. DIMM: numero di slot DIMM sulla scheda del processore. Ogni processore dispone di otto slot DIMM.
Linee guida per l'installazione dei moduli di memoria
È richiesto almeno un modulo DIMM per ogni processore. Per prestazioni ottimali, installare almeno otto moduli DIMM per processore.
Quando si sostituisce una DIMM, il server consente di abilitare la DIMM automaticamente senza dover utilizzare Setup Utility per abilitare la nuova DIMM manualmente.
- Per le regole e gli ordini di installazione dei moduli di memoria, vedere:
