Slot PCIe e adattatori PCIe

Questo argomento fornisce informazioni sulle regole di installazione per gli adattatori PCIe.

Configurazioni degli slot​

Le seguenti tabelle riportano le configurazioni degli slot PCIe per ciascuna vista del server.
Nota
LP: lower profile; FH: full-height; HL: half-length; FL: full-length
Slot PCIe

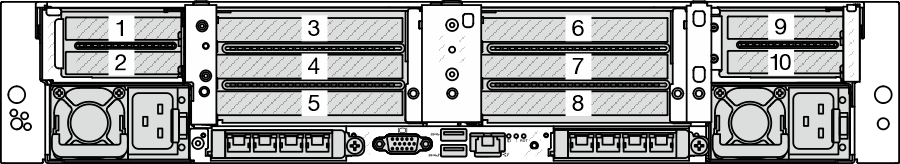

Figura 1. Vista posteriore con dieci slot PCIe

Assieme verticale 1Assieme verticale 2
Slot 1: x8 (CPU1), LPSlot 3: x8 (CPU1), FH/FLSlot 3: x16 (CPU1), FH/FL
Slot 2: x8 (CPU1), LPSlot 4: x16 (CPU1), FH/FLSlot 4: x16 (CPU1), FH/FL
 Slot 5: x16 (CPU1), FH/HLSlot 5: vuoto
Assieme verticale 4Assieme verticale 3
Slot 9: x8 (CPU 2), LPSlot 6: x8 (CPU2), FH/FLSlot 6: x16 (CPU2), FH/FL
Slot 10: x8 (CPU2), LPSlot 7: x16 (CPU2), FH/FLSlot 7: x16 (CPU2), FH/FL
 Slot 8: x16 (CPU2), FH/HLSlot 8: vuoto

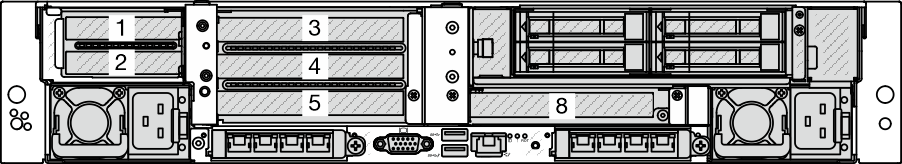

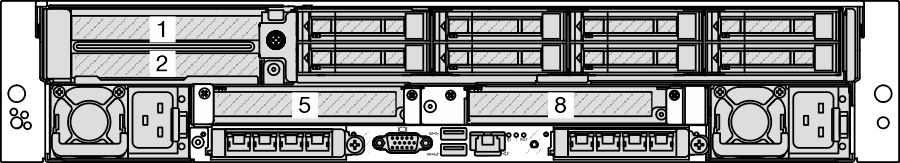

Figura 2. Vista posteriore con sei slot PCIe

Assieme verticale 1Assieme verticale 2
Slot 1: x8 (CPU1), LPSlot 3: x8 (CPU1), FH/FLSlot 3: x16 (CPU1), FH/FL
Slot 2: x8 (CPU1), LPSlot 4: x16 (CPU1), FH/FLSlot 4: x16 (CPU1), FH/FL
 Slot 5: x16 (CPU1), FH/HLSlot 5: vuoto
Assieme verticale 3
Slot 8: x16 (CPU2), FH/HL
Figura 3. Vista posteriore con quattro slot PCIe

Assieme verticale 1Assieme verticale 2Assieme verticale 3
Slot 1: x8 (CPU1), FH/HLSlot 5: x16 (CPU1), FH/HLSlot 8: x16 (CPU2), FH/HL
Slot 2: x16 (CPU1), FH/HL

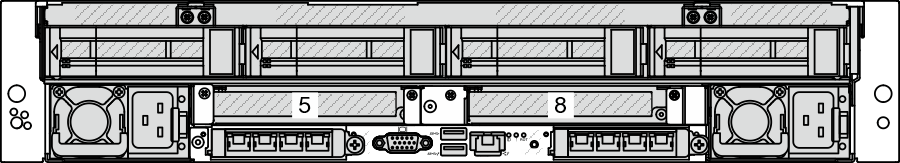

Figura 4. Vista posteriore con due slot PCIe

Assieme verticale 2Assieme verticale 3
Slot 5: x16 (CPU1), FH/HLSlot 8: x16 (CPU2), FH/HL

Schede verticali supportate​

Nella seguente tabella sono elencate le schede verticali supportate in ogni slot.

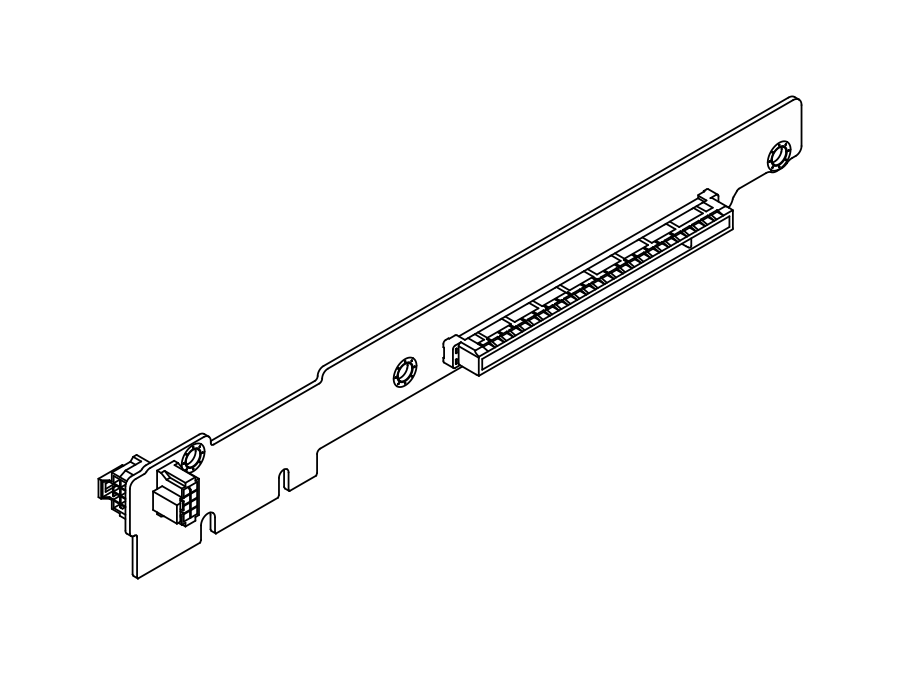

Figura 5. Scheda verticale rigida per server senza Compute Complex Neptune Core Module

Nota

Questa scheda verticale è montata sugli slot 5/8.

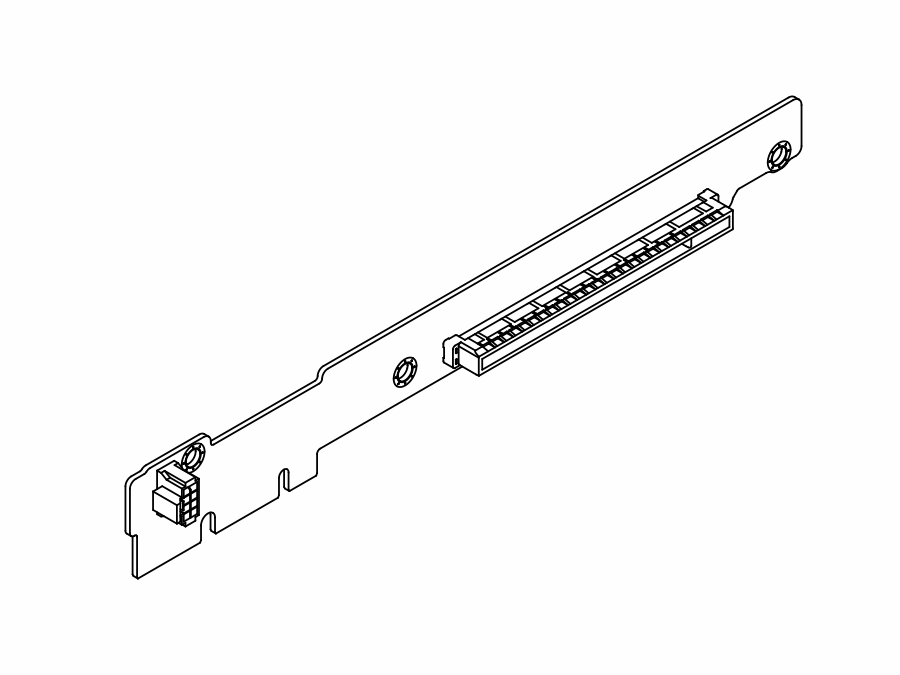

Figura 6. Scheda verticale rigida per server con Compute Complex Neptune Core Module

Nota

Questa scheda verticale è montata sugli slot 5/8.

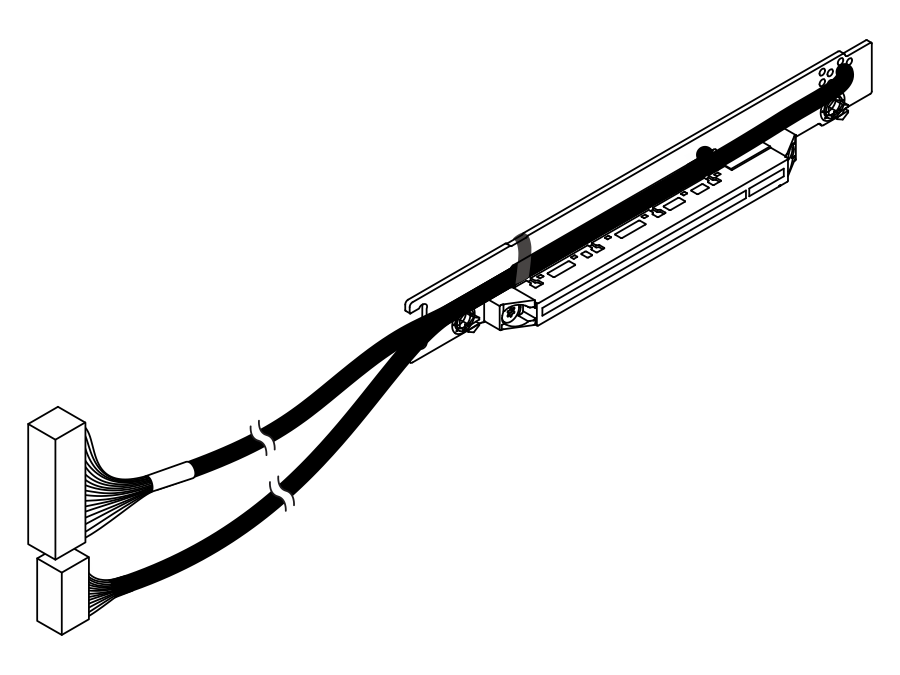

Figura 7. Scheda verticale con cavo (Gen5 x8, 500/400 mm)

Nota

Questa scheda verticale è montata sugli slot 1/2/9/10 in configurazioni senza telaio unità posteriore a 8 vani da 2,5".

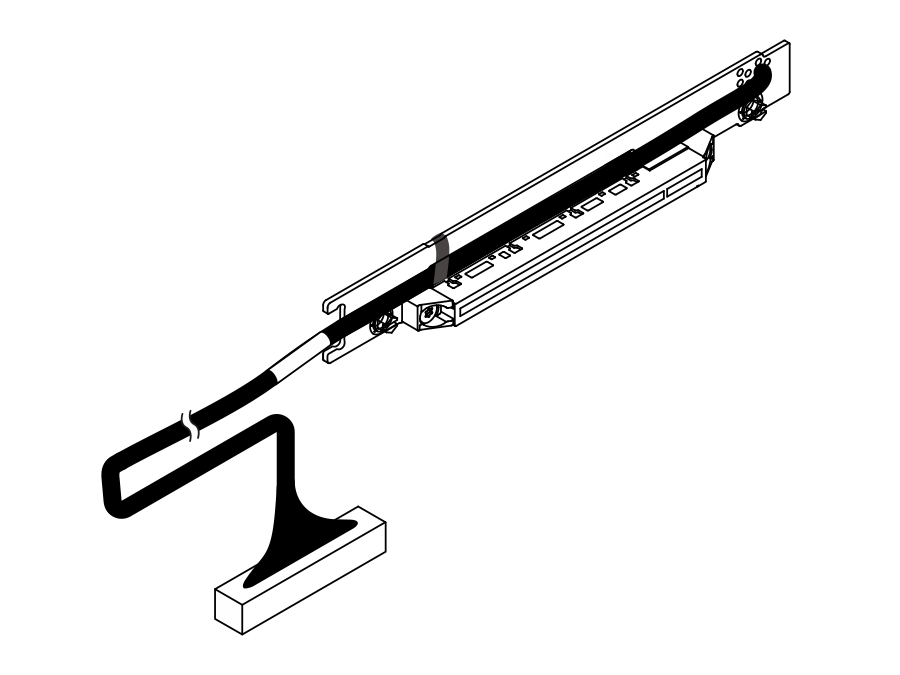

Figura 8. Scheda verticale con cavo (Gen5 x8, 350 mm)

Nota

Questa scheda verticale è montata sugli slot 3/6 nelle configurazioni senza telaio unità posteriore a 8 vani da 2,5" o sullo slot 1 nelle configurazioni con telaio unità posteriore a 8 vani da 2,5".

Figura 9. Scheda verticale con cavo con connettore di alimentazione (Gen5 x16, 300 mm, slot 3/6)

Figura 10. Scheda verticale con cavo (Gen5 x16, 300 mm)

Nota

Questa scheda verticale è montata sugli slot 4/7 nelle configurazioni senza telaio unità posteriore a 8 vani da 2,5" o sullo slot 2 nelle configurazioni con telaio unità posteriore a 8 vani da 2,5".

Figura 11. Scheda verticale con cavo con connettore di alimentazione (Gen5 x16, 300 mm, slot 4/7)



Adattatori PCIe supportati e priorità slot​

Nella seguente tabella sono elencate le priorità di installazione consigliate degli slot per gli adattatori PCIe comuni.

Adattatore PCIeN. max. di adattatori supportatiPriorità slot consigliata
Adattatore GPU
FHFL DW GPU2

  • 1 CPU: 4

  • 2 CPU: 4, 7

GPU SW FHFL: RTX 4000 Ada4

  • 1 CPU: 4, 3 (x16)

  • 2 CPU: 4, 7, 3 (x16), 6 (x16)

GPU SW HHHL: L410

  • 1 CPU: 5, 4, 3, 1, 2

  • 2 CPU: 5, 8, 4, 7, 3, 6, 1, 2, 9, 10

Unità di elaborazione dati (DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • 1 CPU: 4, 3 (x16), 5

  • 2 CPU: 4, 7, 3 (x16), 6 (x16), 5, 8

Adattatore di espansione RAID/HBA CFF interno

440-16i, 940-16i

1

Nessuna installazione negli slot PCIe.

L'adattatore di espansione RAID/HBA CFF è supportato solo nello chassis del vano dell'unità da 2,5", che è installato tra il backplane anteriore e l'assieme della scheda di sistema.

ThinkSystem 48 port 12Gb Internal Expander

Adattatore RAID/HBA SFF interno

5350-8i, 9350-8i, 545-8i, 940-8i

3
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

4350-16i, 440-16i, 9350-16i, 940-16i

2
Adattatore RAID/HBA esterno

440-16e

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

940-8e

4
Adattatore HBA FC
Tutti gli adattatori HBA FC supportati10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Adattatore NIC

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 CPU: 5, 4, 3 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Adattatore InfiniBand (IB)

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

Nota
Per l'instradamento dei cavi di ConnectX-8, vedere Instradamento dei cavi interni.
2

  • 1 CPU: 5

  • 2 CPU: 5, 7
