Slots PCIe e adaptadores PCIe

Este tópico fornece regras de instalação para adaptadores PCIe.

Configurações de slot​

As tabelas a seguir listam as configurações de slot PCIe para cada vista do servidor.
Nota
LP: perfil inferior; AI: altura integral; MC: meio comprimento; FL: comprimento integral
Slots PCIe

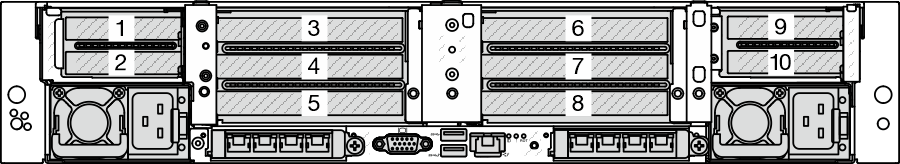

Figura 1. Vista traseira com dez slots PCIe

Conjunto de placa riser 1Conjunto de placa riser 2
Slot 1: x8 (CPU1), LPSlot 3: x8 (CPU1), FH/FLSlot 3: x16 (CPU1), FH/FL
Slot 2: x8 (CPU1), LPSlot 4: x16 (CPU1), FH/FLSlot 4: x16 (CPU1), FH/FL
 Slot 5: x16 (CPU1), FH/HLSlot 5: vazio
Conjunto de placa riser 4Conjunto de placa riser 3
Slot 9: x8 (CPU2), LPSlot 6: x8 (CPU2), FH/FLSlot 6: x16 (CPU2), FH/FL
Slot 10: x8 (CPU2), LPSlot 7: x16 (CPU2), FH/FLSlot 7: x16 (CPU2), FH/FL
 Slot 8: x16 (CPU2), FH/HLSlot 8: vazio

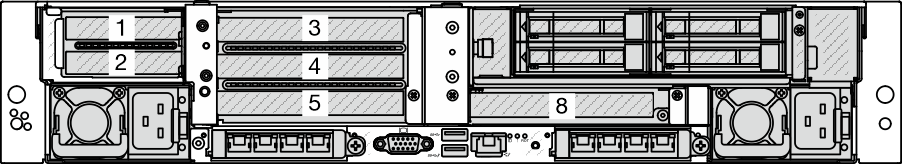

Figura 2. Vista traseira com seis slots PCIe

Conjunto de placa riser 1Conjunto de placa riser 2
Slot 1: x8 (CPU1), LPSlot 3: x8 (CPU1), FH/FLSlot 3: x16 (CPU1), FH/FL
Slot 2: x8 (CPU1), LPSlot 4: x16 (CPU1), FH/FLSlot 4: x16 (CPU1), FH/FL
 Slot 5: x16 (CPU1), FH/HLSlot 5: vazio
Conjunto de placa riser 3
Slot 8: x16 (CPU2), FH/HL

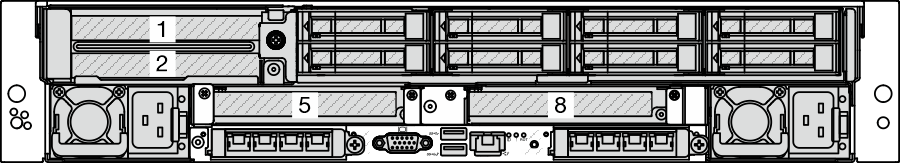

Figura 3. Vista traseira com quatro slots PCIe

Conjunto de placa riser 1Conjunto de placa riser 2Conjunto de placa riser 3
Slot 1: x8 (CPU1), FH/HLSlot 5: x16 (CPU1), FH/HLSlot 8: x16 (CPU2), FH/HL
Slot 2: x16 (CPU1), FH/HL

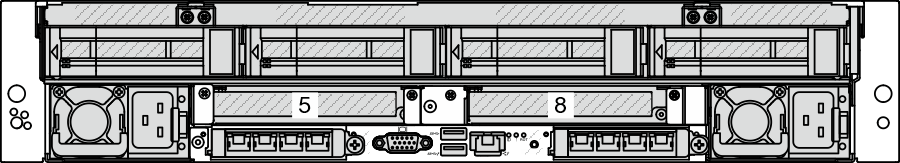

Figura 4. Vista traseira com dois slots PCIe

Conjunto de placa riser 2Conjunto de placa riser 3
Slot 5: x16 (CPU1), FH/HLSlot 8: x16 (CPU2), FH/HL

Placas riser suportadas​

A tabela a seguir lista as placas riser aceitas em cada slot.

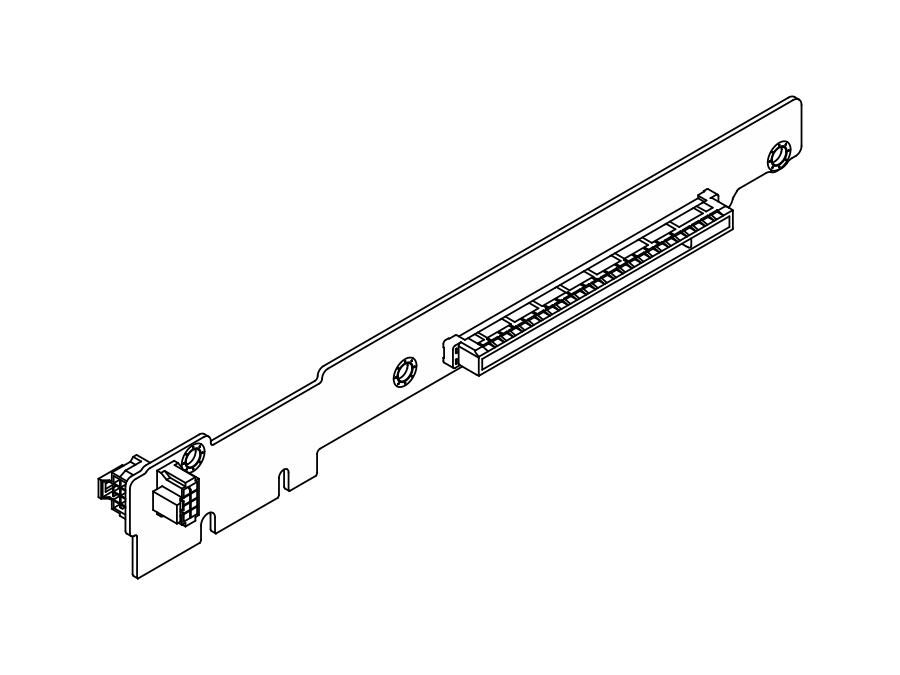

Figura 5. Placa riser rígida para servidores sem Compute Complex Neptune Core Module

Nota

Essa placa riser é montada no slot 5/8.

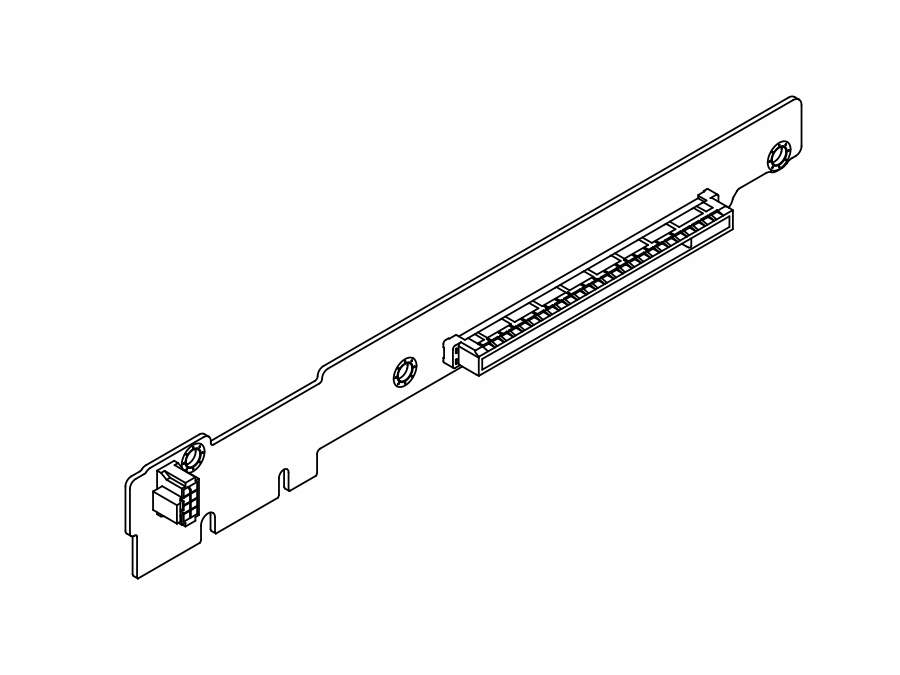

Figura 6. Placa riser rígida para servidores com Compute Complex Neptune Core Module

Nota

Essa placa riser é montada no slot 5/8.

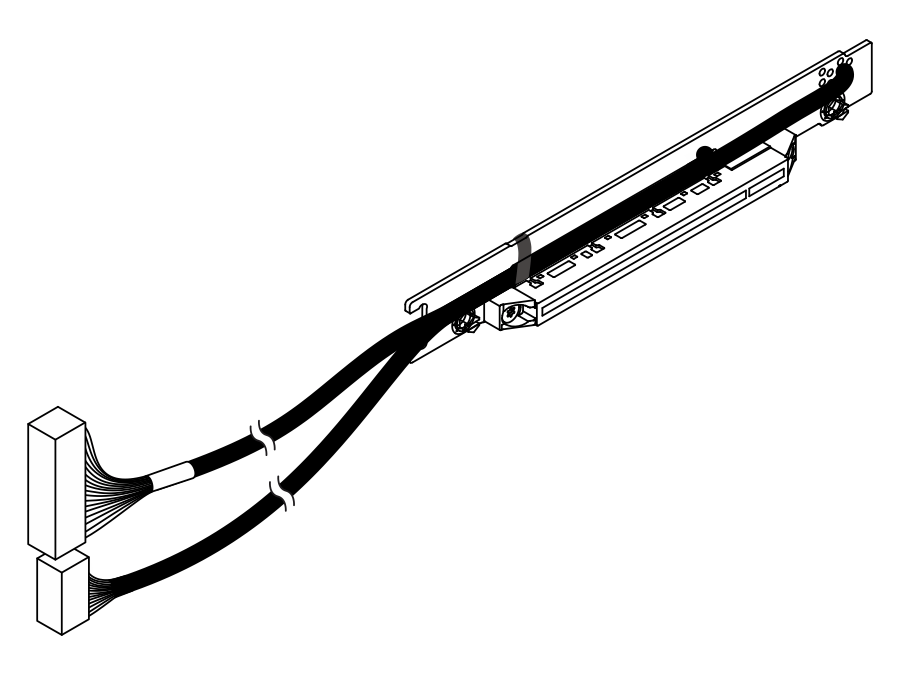

Figura 7. Cabo de placa riser (Gen5 x8, 500/400 milímetros)

Nota

Esta placa riser é montada no slot 1/2/9/10 em configurações sem gaiola de unidade traseira de 8 x 2,5 polegadas.

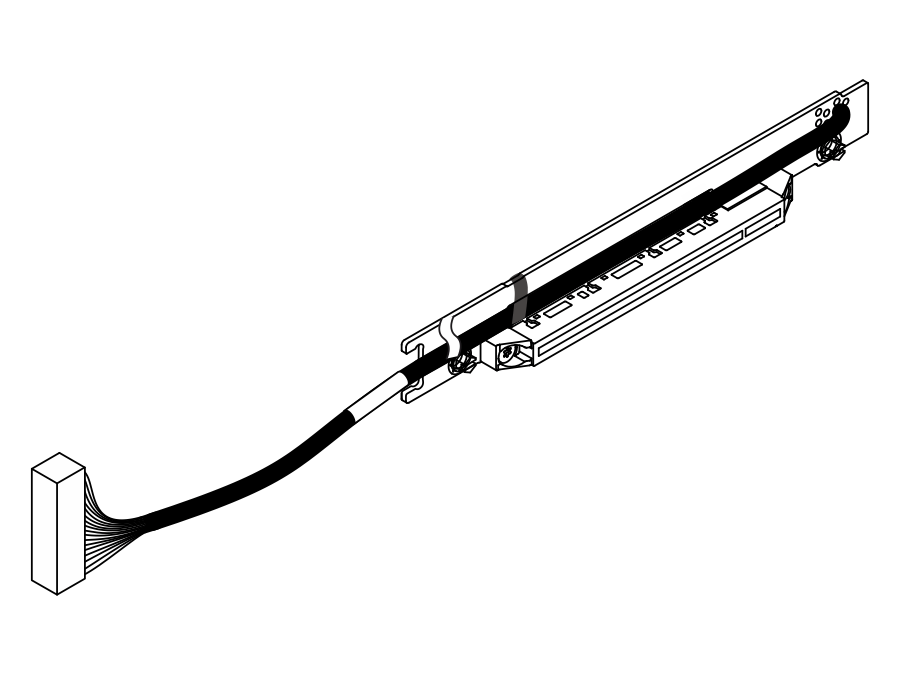

Figura 8. Cabo de placa riser (Gen5 x8, 350 milímetros)

Nota

Esta placa riser é montada no slot 3/6 em configurações sem gaiola de unidade traseira de 8 x 2,5 polegadas ou slot 1 em configurações com gaiola de unidade traseira de 8 x 2,5 polegadas.

Figura 9. Placa riser com cabo com conector de energia (Gen5 x16, 300 milímetros, slot 3/6)

Figura 10. Cabo de placa riser (Gen5 x16, 300 milímetros)

Nota

Esta placa riser é montada no slot 4/7 em configurações sem gaiola de unidade traseira de 8 x 2,5 polegadas ou slot 2 em configurações com gaiola de unidade traseira de 8 x 2,5 polegadas.

Figura 11. Placa riser com cabo com conector de energia (Gen5 x16, 300 milímetros, slot 4/7)



Adaptadores PCIe suportados e prioridades de slot​

A tabela a seguir lista a prioridade de instalação do slot recomendada para adaptadores PCIe comuns.

Adaptador PCIeMáximo suportadoPrioridade de slot sugerida
Adaptador de GPU
FHFL DW GPU2

  • 1 CPU: 4

  • 2 CPUs: 4, 7

GPU FHFL SW: RTX 4000 Ada4

  • 1 CPU: 4, 3 (x16)

  • 2 CPUs: 4, 7, 3 (x16), 6 (x16)

SW HHHL GPU: L410

  • 1 CPU: 5, 4, 3, 1, 2

  • 2 CPUs: 5, 8, 4, 7, 3, 6, 1, 2, 9, 10

Unidade de processamento de dados (DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • 1 CPU: 4, 3 (x16), 5

  • 2 CPUs: 4, 7, 3 (x16), 6 (x16), 5, 8

RAID/HBA/expansor de fator forma personalizado (CFF) interno

440-16i, 940-16i

1

Não está instalado em slots PCIe.

O adaptador RAID/HBA/expansor CFF é suportado apenas no chassi do compartimento de unidade de 2,5 polegadas, que é instalado entre o backplane e o conjunto de placa-mãe.

ThinkSystem 48 port 12Gb Internal Expander

Adaptador RAID/HBA de fator forma padrão (SFF) interno

5350-8i, 9350-8i, 545-8i, 940-8i

3
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPUs:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

4350-16i, 440-16i, 9350-16i, 940-16i

2
Adaptador RAID/HBA externo

440-16e

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPUs:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

940-8e

4
Adaptador HBA FC
Todos os adaptadores HBA FC suportados10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPUs:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Adaptador NIC

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 CPU: 5, 4, 3 (x16)

  • 2 CPUs: 5, 8, 4, 7, 3 (x16), 6 (x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPUs: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPUs:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Adaptador InfiniBand (IB)

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPUs: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

Nota
Para ver o roteamento de cabos do ConnectX-8, consulte Roteamento de cabos internos.
2

  • 1 CPU: 5

  • 2 CPUs: 5, 7
