Substituição do conjunto de placa riser traseira e do adaptador PCIe

Siga as instruções nesta seção para remover e instalar um conjunto de placa riser traseiro e o adaptador PCIe. O adaptador PCIe pode ser uma placa Ethernet, um adaptador de barramento do host, um adaptador RAID, um adaptador PCIe SSD complementar ou quaisquer outros adaptadores PCIe com suporte. Adaptadores PCIe variam por tipo, mas os procedimentos de instalação e remoção são os mesmos.

Os compartimentos de placa riser variam de acordo com as configurações traseiras do servidor.
Nota
Tabela 1. Gaiolas de placa riser traseira compatíveis
Configuração do servidorGaiola da placa riser 1Gaiola da placa riser 2Gaiola da placa riser 3Gaiola da placa riser 4
Configuração com dez slots PCIe

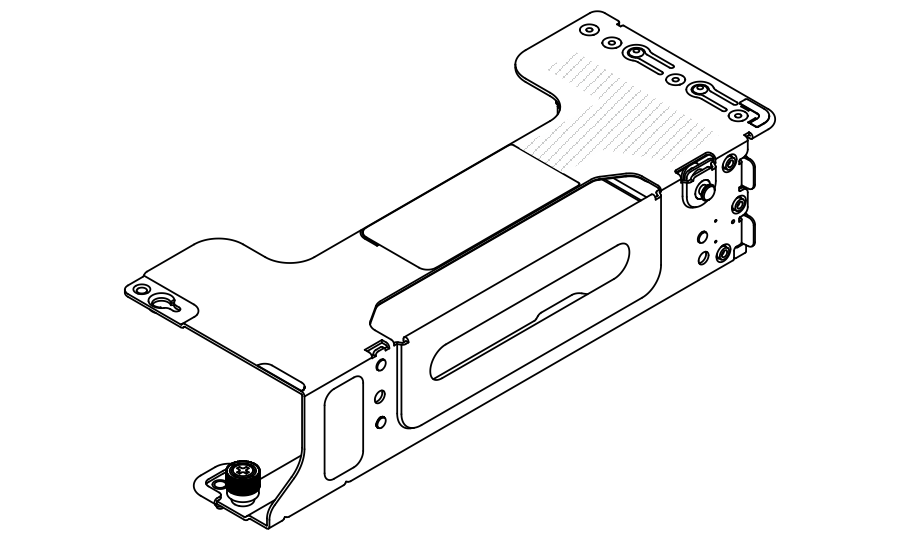

  • Gaiola da placa riser 2LP

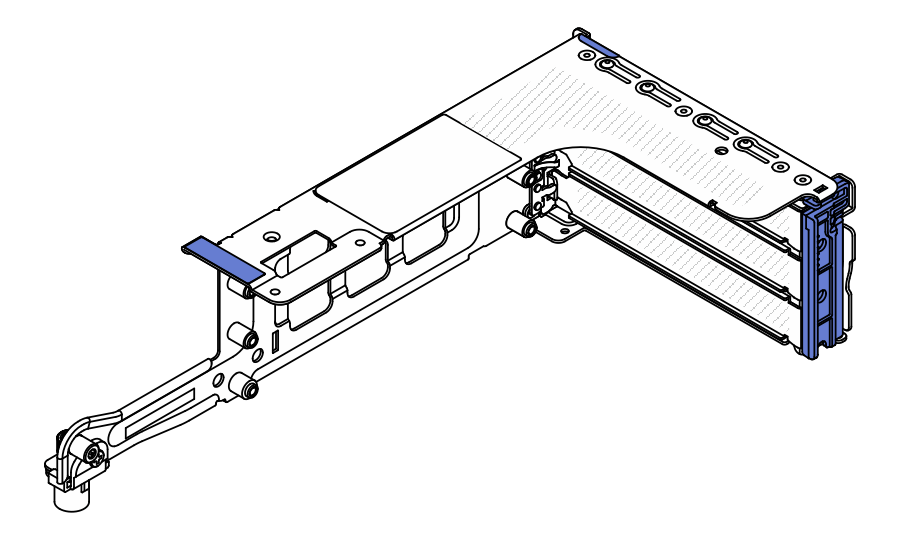

  • Gaiola da placa riser 3FH

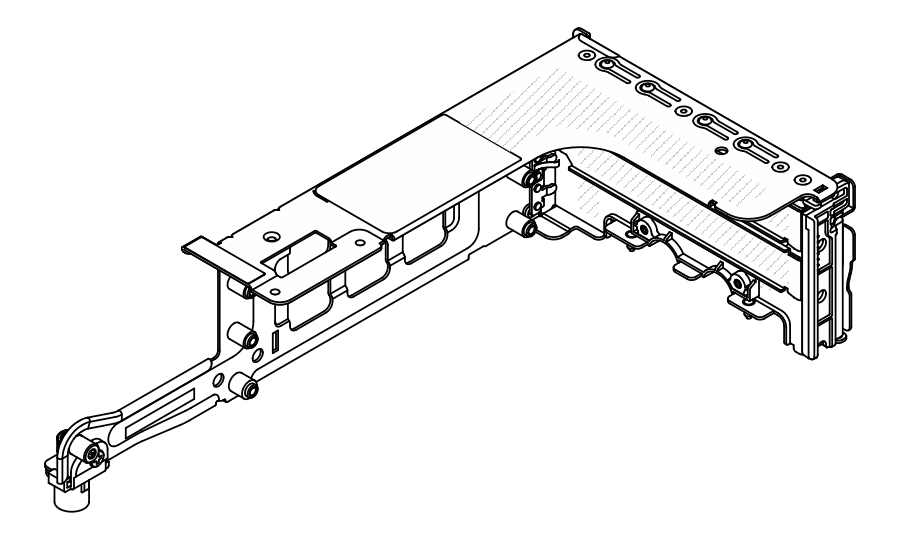

  • Gaiola da placa riser 3FH M.2



  • Gaiola da placa riser 3FH



  • Gaiola da placa riser 3FH M.2

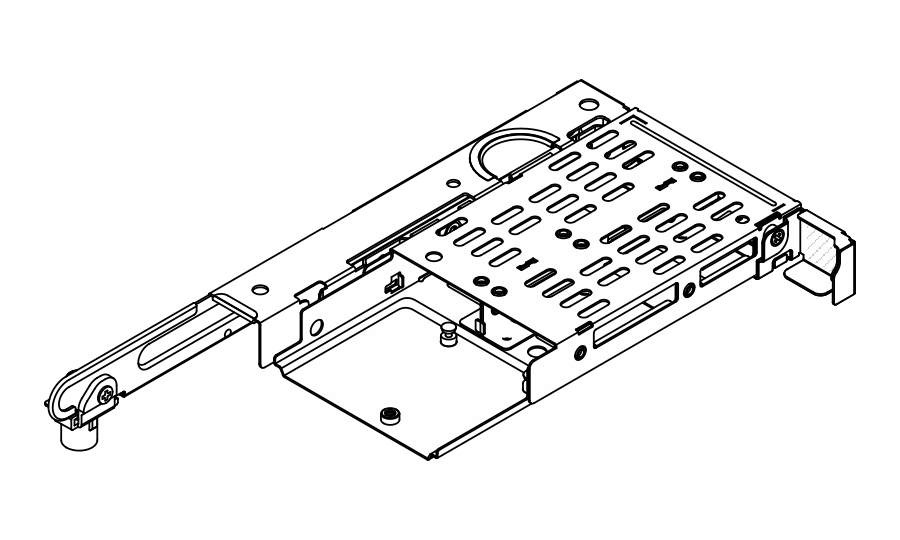

  • Gaiola da placa riser 3FH para o Neptune Core Module



  • Gaiola da placa riser 2LP



Configuração com uma gaiola de unidade traseira de 4 x 2,5 polegadas
  • Gaiola da placa riser 2LP



  • Compartimento da placa riser 3FH



  • Gaiola da placa riser 3FH M.2

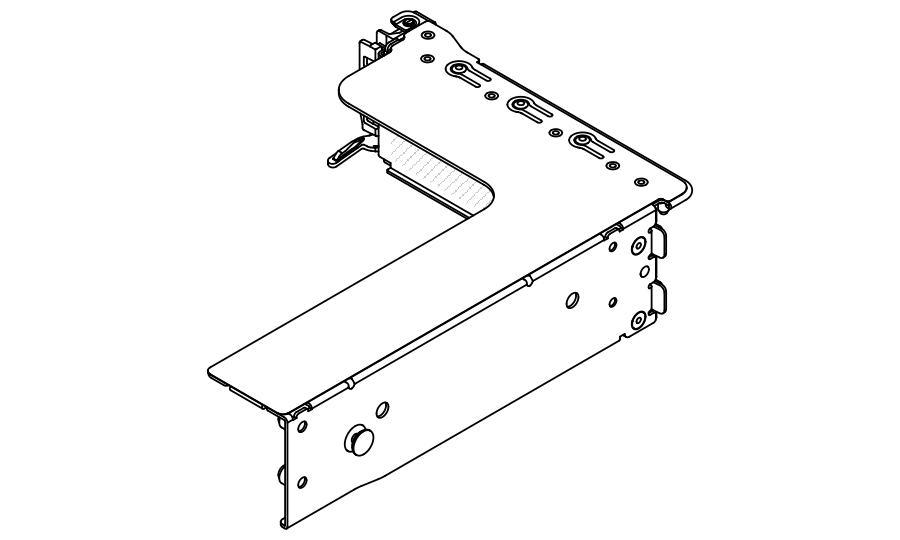

  • Compartimento da placa riser 1FH



  • Gaiola da placa riser 1FH M.2



N/D
Configuração com uma gaiola de unidade traseira de 8 x 2,5 polegadas

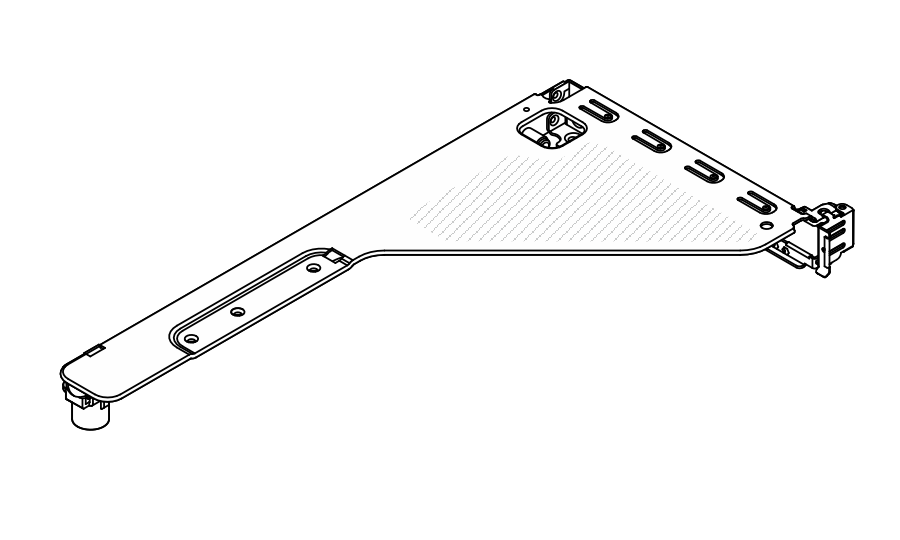

  • Compartimento da placa riser 2FH



  • Compartimento da placa riser 1FH



  • Gaiola da placa riser 1FH M.2



  • Compartimento da placa riser 1FH



  • Gaiola da placa riser 1FH M.2



N/D
Configuração com uma gaiola de unidade traseira de 4 x 3,5 polegadasN/D
  • Compartimento da placa riser 1FH



  • Gaiola da placa riser 1FH M.2



  • Compartimento da placa riser 1FH



  • Gaiola da placa riser 1FH M.2



N/D
