Instalar um conjunto de placa riser traseiro

Siga as instruções desta seção para instalar um conjunto de placa riser traseiro.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.

O servidor é compatível com diferentes tipos de gaiolas de placa riser (consulte Substituição do conjunto de placa riser traseira e do adaptador PCIe).

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Instale o conjunto de placa riser no chassi.
    Nota
    As ilustrações a seguir mostram o conjunto de placa riser 3FH e o conjunto de placa riser 2FH como exemplos. O procedimento de substituição para outros tipos de conjuntos de placas riser é o mesmo.

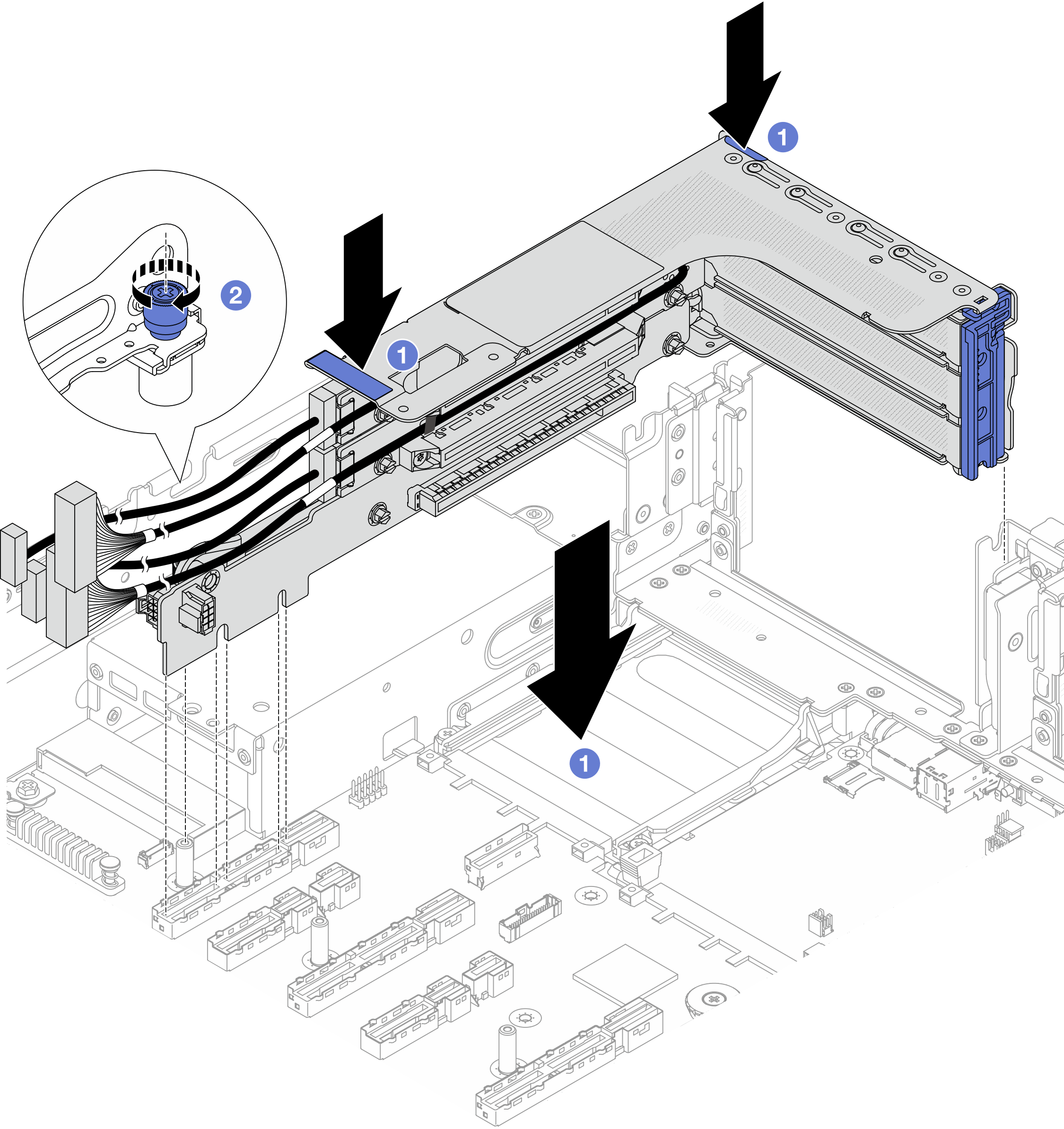

    Figura 1. Instalação do conjunto de placa riser 3FH
    Installing the 3FH riser assembly

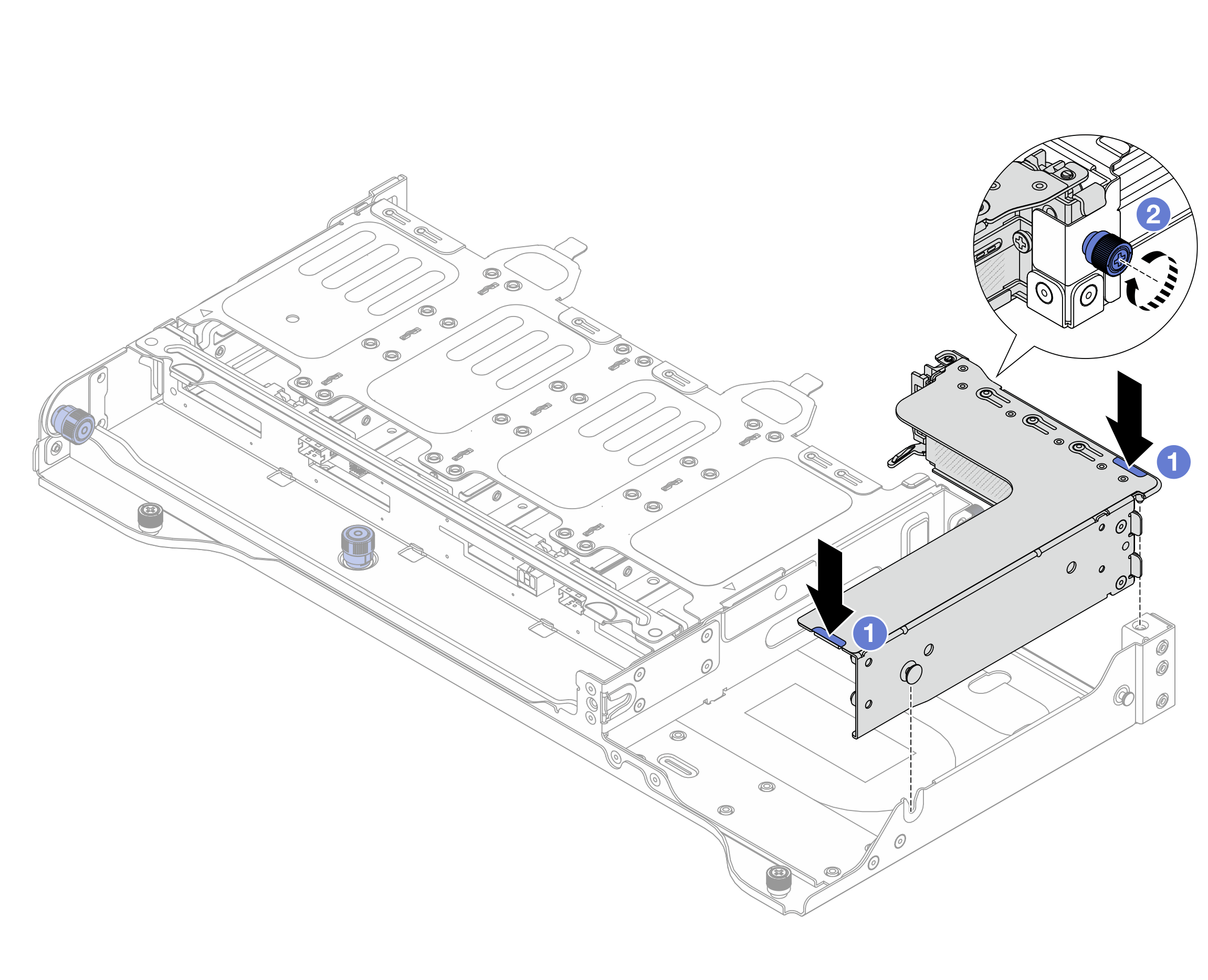

    Figura 2. Instalação do conjunto de placa riser 2FH
    Installing the 2FH riser assembly
    1. Abaixe o conjunto de placa riser no chassi.
    2. Aperte o parafuso para prender o conjunto de placa riser.
  2. Conecte os cabos da placa riser e os cabos do adaptador PCIe. Consulte Roteamento de cabos internos.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
