Установка заднего блока платы-адаптера Riser

В этом разделе приведены инструкции по установке заднего блока платы-адаптера Riser.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.

Сервер поддерживает различные типы отсеков плат-адаптеров Riser (см. раздел Замена заднего блока платы-адаптера Riser и адаптера PCIe).

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Установите блок платы-адаптера Riser в раму.
    Прим.
    На следующих рисунках в качестве примеров показан блок платы-адаптера Riser 3FH и блок платы-адаптера Riser 2FH. Замена других типов блоков платы-адаптера Riser выполняется аналогично.

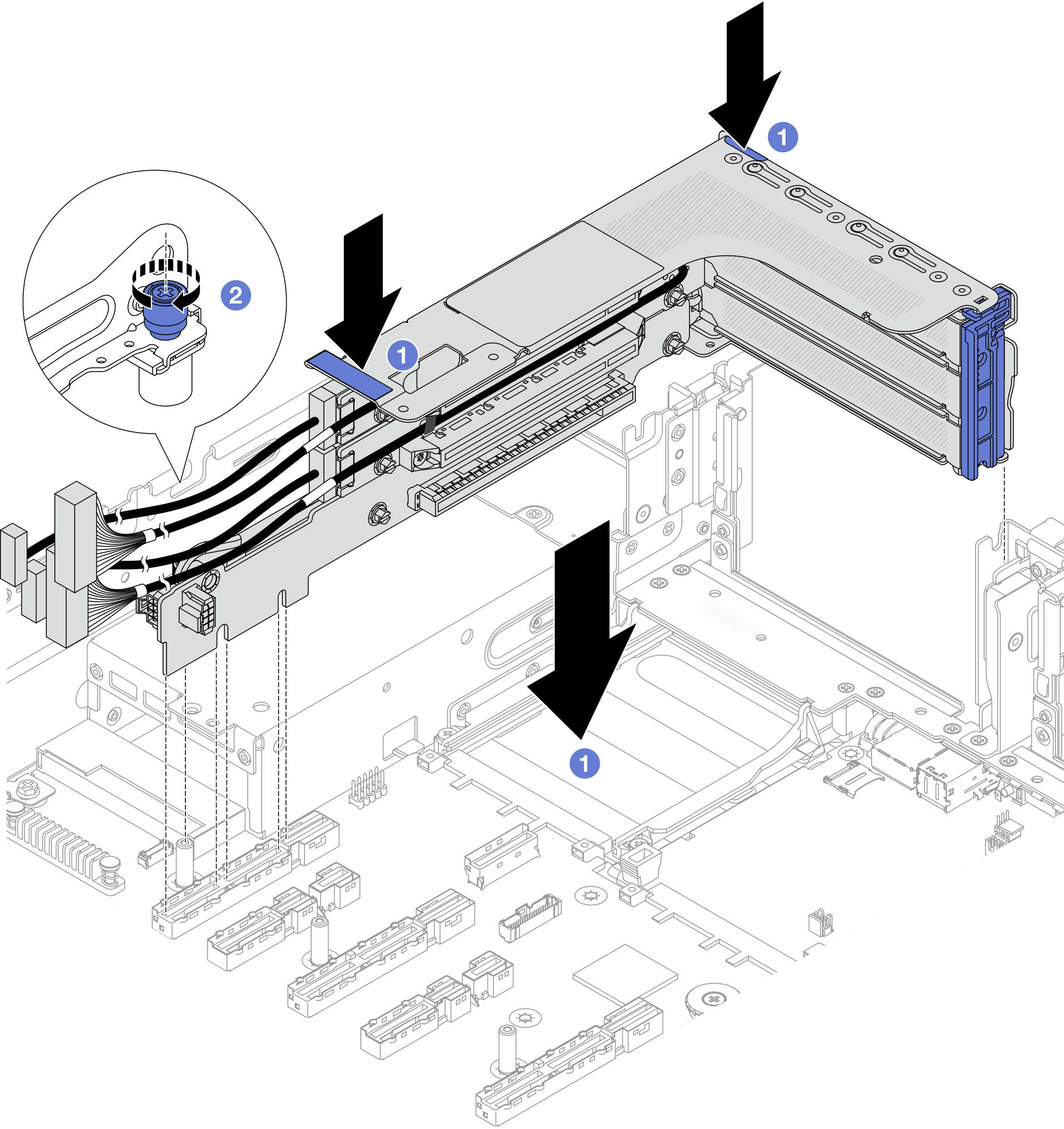

    Рис. 1. Установка блока платы-адаптера Riser 3FH
    Installing the 3FH riser assembly

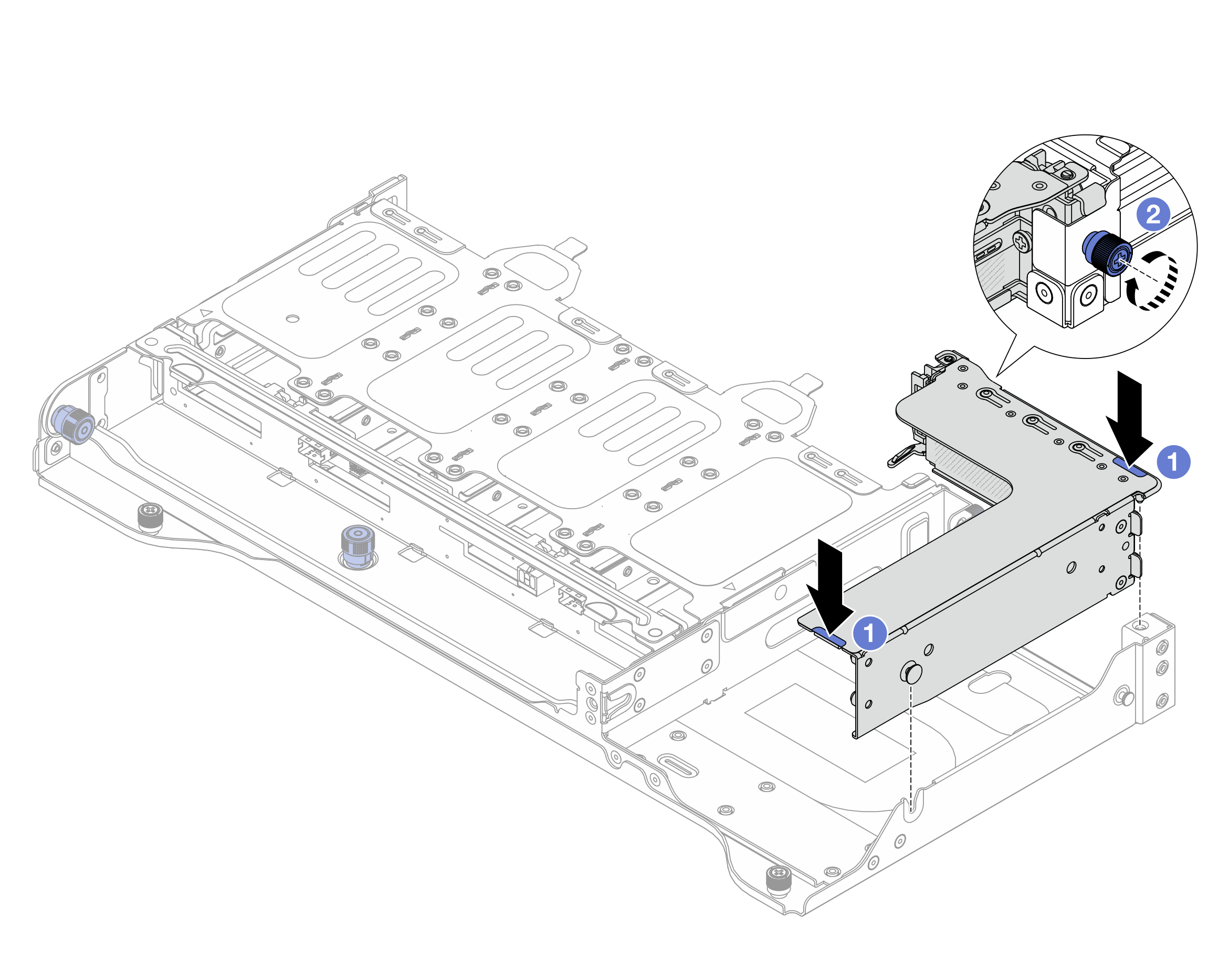

    Рис. 2. Установка блока платы-адаптера Riser 2FH
    Installing the 2FH riser assembly
    1. Опустите блок платы-адаптера Riser в раму.
    2. Закрепите блок платы-адаптера Riser винтом.
  2. Подключите кабели платы-адаптера Riser и адаптера PCIe. См. раздел Прокладка внутренних кабелей.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
