Installazione di un assieme verticale posteriore

Seguire le istruzioni riportate in questa sezione per installare un assieme verticale posteriore.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.

Il server supporta diversi tipi di telai verticali. Vedere Sostituzione dell'assieme verticale posteriore e dell'adattatore PCIe.

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Installare l'assieme verticale nello chassis.
    Nota
    Le figure seguenti mostrano l'assieme verticale 3FH e l'assieme verticale 2FH come esempi. La procedura di sostituzione degli altri tipi di assiemi verticali è la stessa.

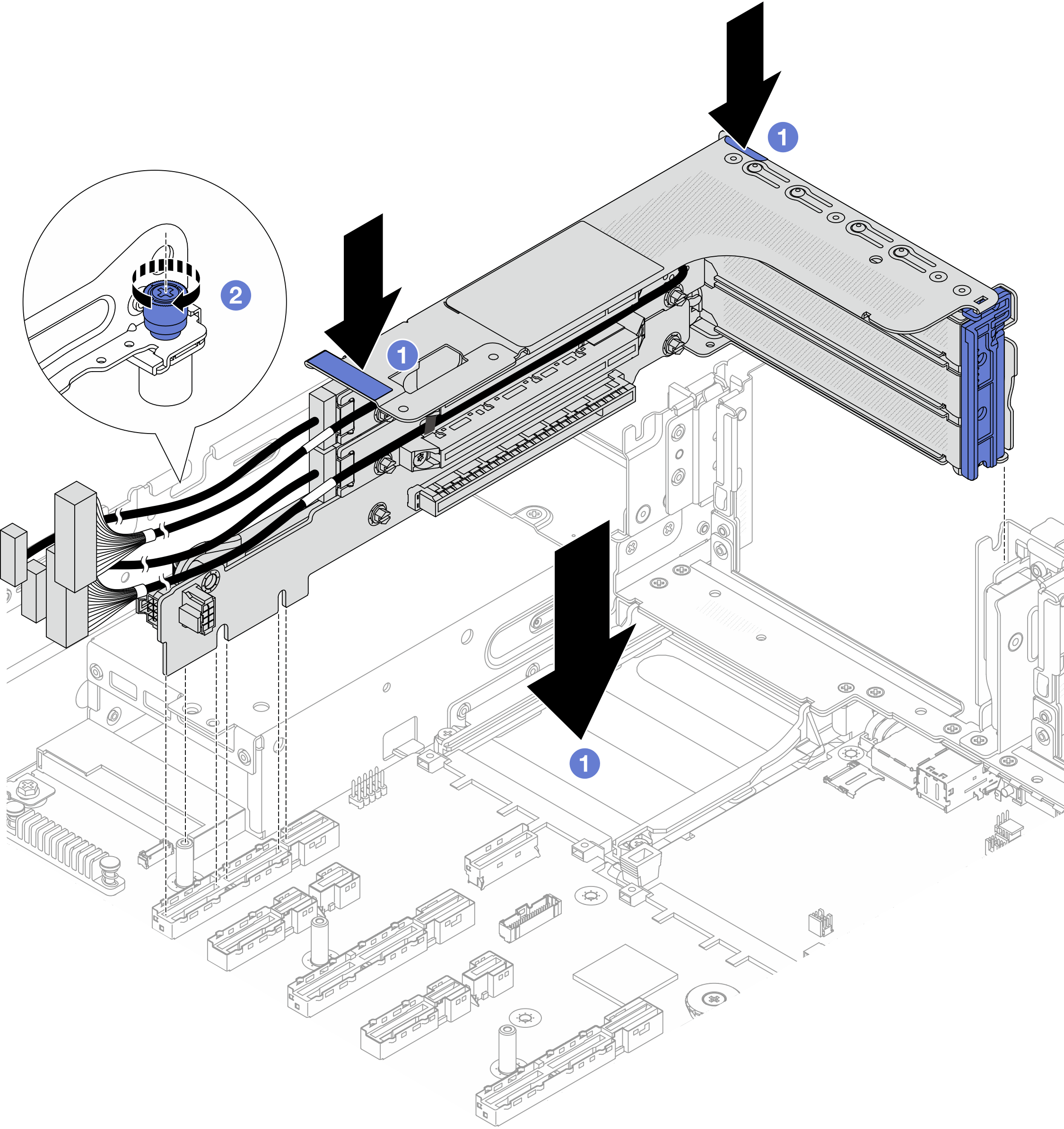

    Figura 1. Installazione dell'assieme verticale 3FH
    Installing the 3FH riser assembly

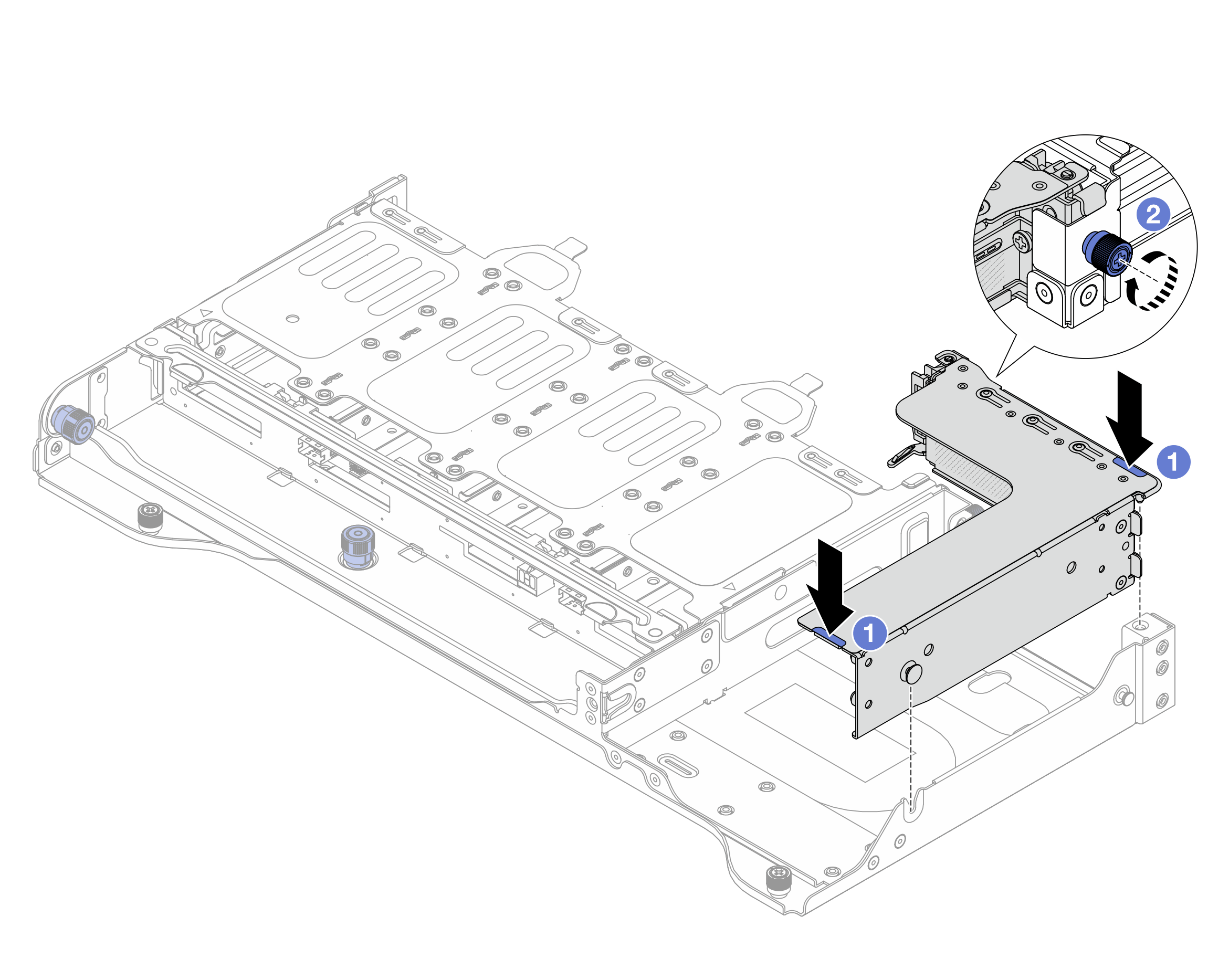

    Figura 2. Installazione dell'assieme verticale 2FH
    Installing the 2FH riser assembly
    1. Abbassare l'assieme verticale nello chassis.
    2. Serrare la vite per fissare l'assieme verticale.
  2. Collegare i cavi della scheda verticale e i cavi dell'adattatore PCIe. Vedere Instradamento dei cavi interni.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
