安装背面转接卡组合件

按照本节中的说明安装背面转接卡组合件。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。

服务器支持不同类型的转接卡架(请参阅更换背面转接卡组合件和 PCIe 适配器)。

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 将转接卡组合件安装到机箱中。
    下图以 3FH 转接卡组合件和 2FH 转接卡组合件为例。其他转接卡组合件类型的更换过程与之相同。

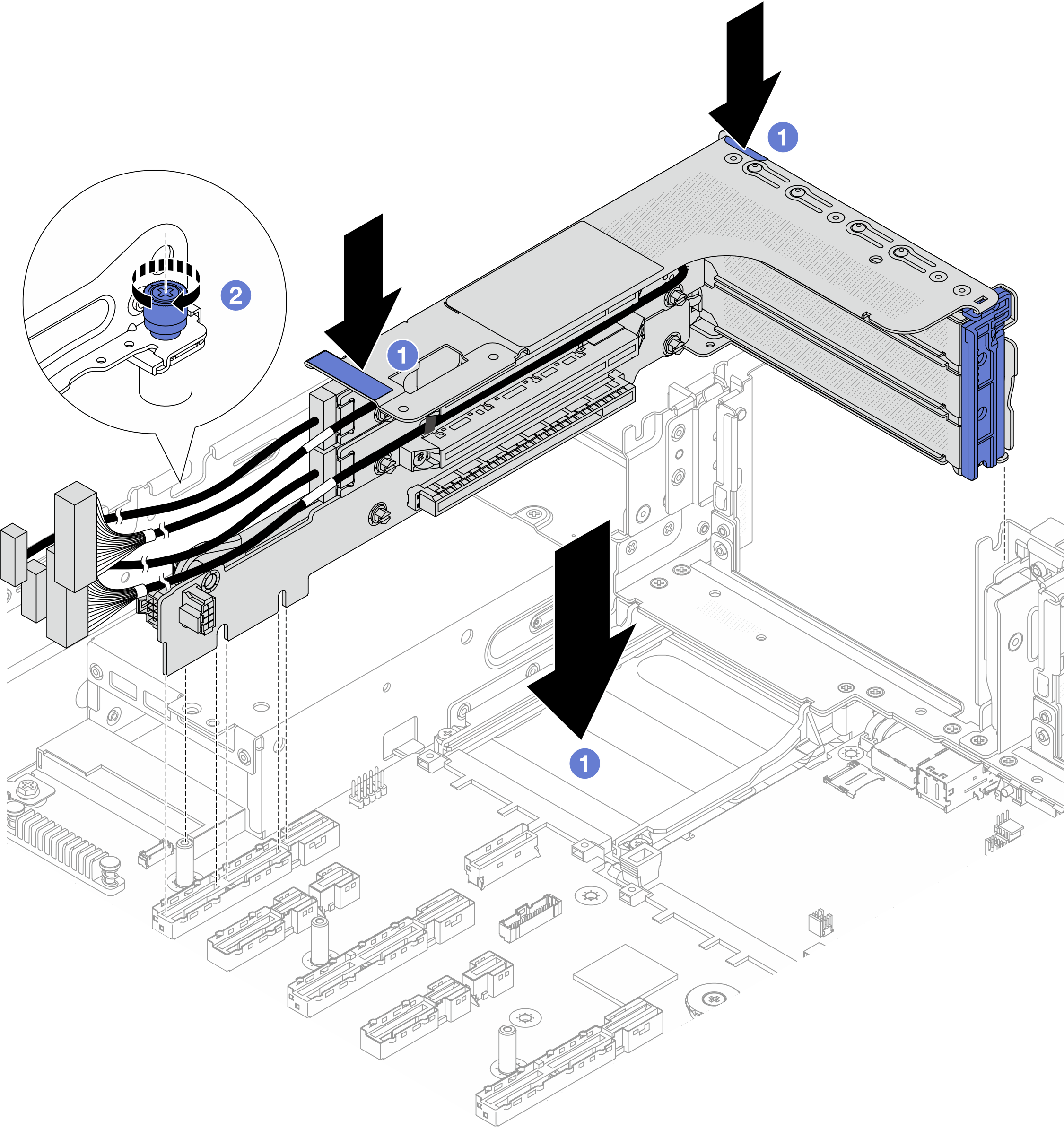

    图 1. 安装 3FH 转接卡组合件
    Installing the 3FH riser assembly

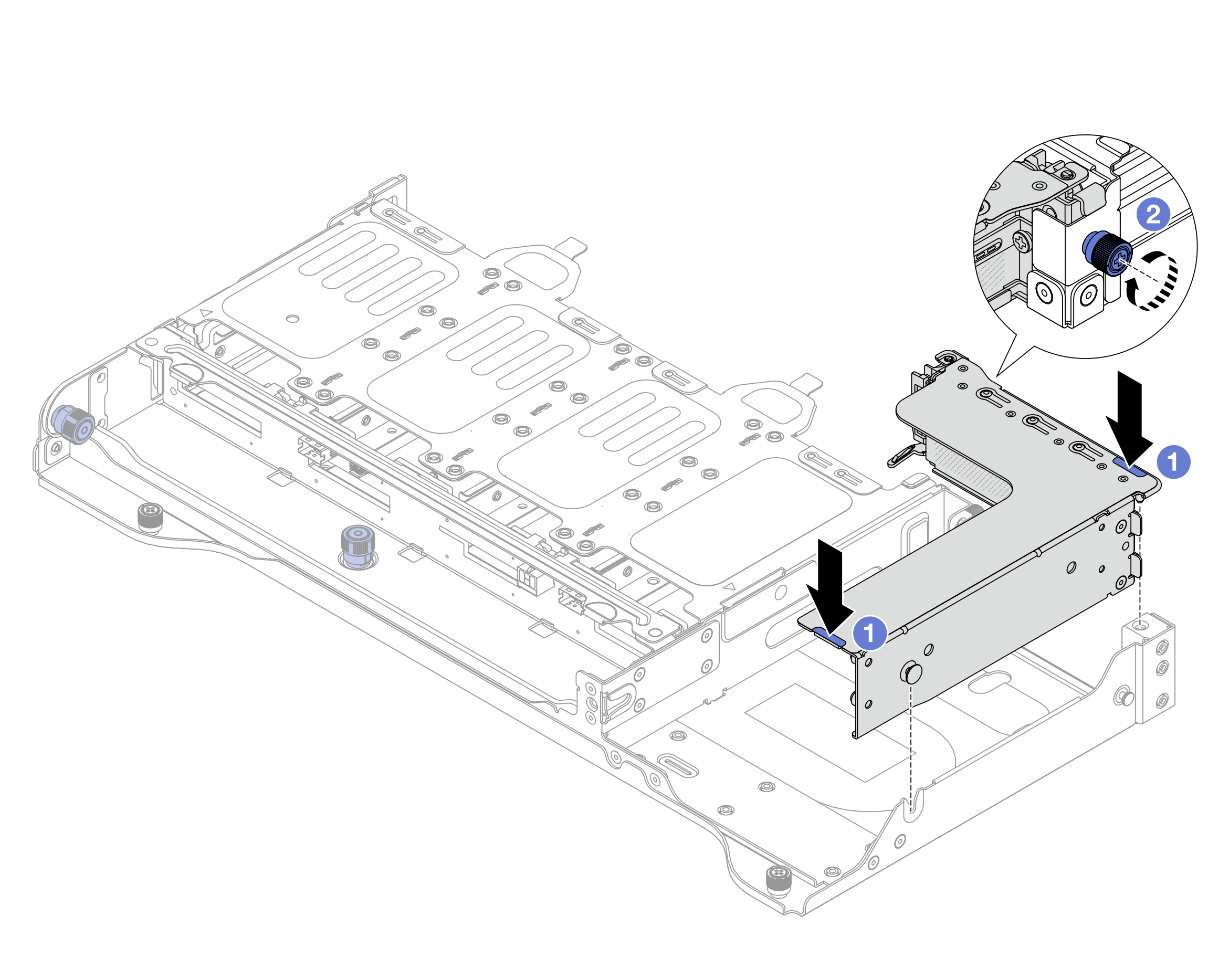

    图 2. 安装 2FH 转接卡组合件
    Installing the 2FH riser assembly
    1. 将转接卡组合件向下放入机箱中。
    2. 拧紧螺钉以固定转接卡组合件。
  2. 连接转接卡线缆和 PCIe 适配器线缆。请参阅内部线缆布放

完成之后

完成部件更换。请参阅完成部件更换
