卸下背面 PCIe 适配器和转接卡

按照本节中的说明卸下背面 PCIe 适配器和转接卡。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

  • 在对硬盘、硬盘控制器(包括集成在主板组合件上的控制器)、硬盘背板或硬盘线缆进行拆卸或做出更改之前,请备份硬盘上存储的所有重要数据。

  • 在卸下 RAID 阵列的任何组件(硬盘、RAID 卡等)之前,请备份所有 RAID 配置信息。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下顶盖。请参阅卸下顶盖
    3. 如有必要,请卸下导风罩。请参阅卸下导风罩
    4. 卸下转接卡组合件。请参阅卸下背面转接卡组合件
  2. 卸下 PCIe 适配器。

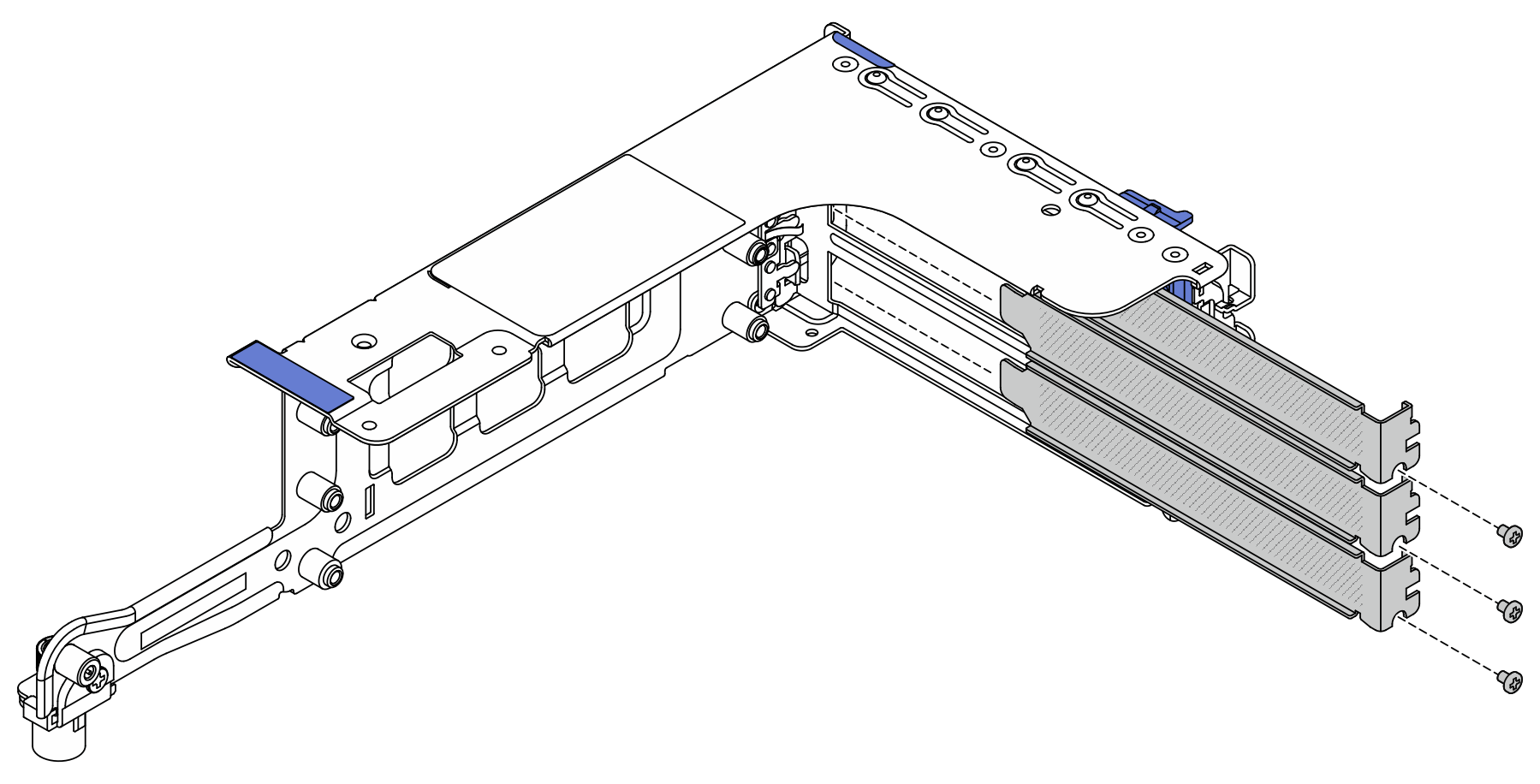

    对于装在 3FH/2FH 转接卡架上且重量为 250 克到 330 克的 x16 LP PCIe 适配器,请先卸下用于固定适配器的螺钉。

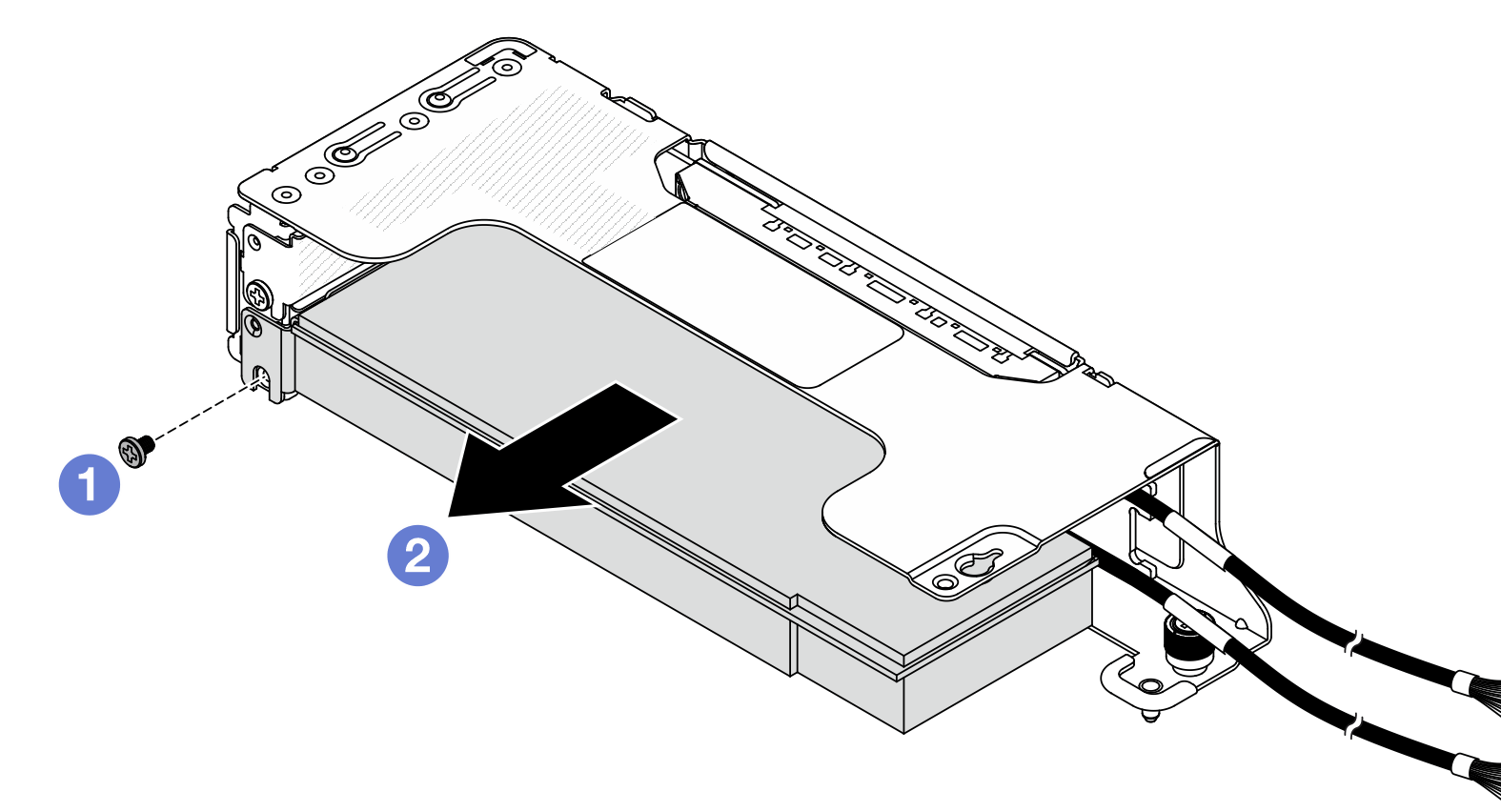

    图 1. 从 2LP 转接卡架上卸下 PCIe 适配器
    Removing a PCIe adapter from the 2LP riser cage
    1. 卸下固定 PCIe 适配器的螺钉。
    2. 抓住 PCIe 适配器的边缘,小心地将其从 PCIe 插槽中取出。

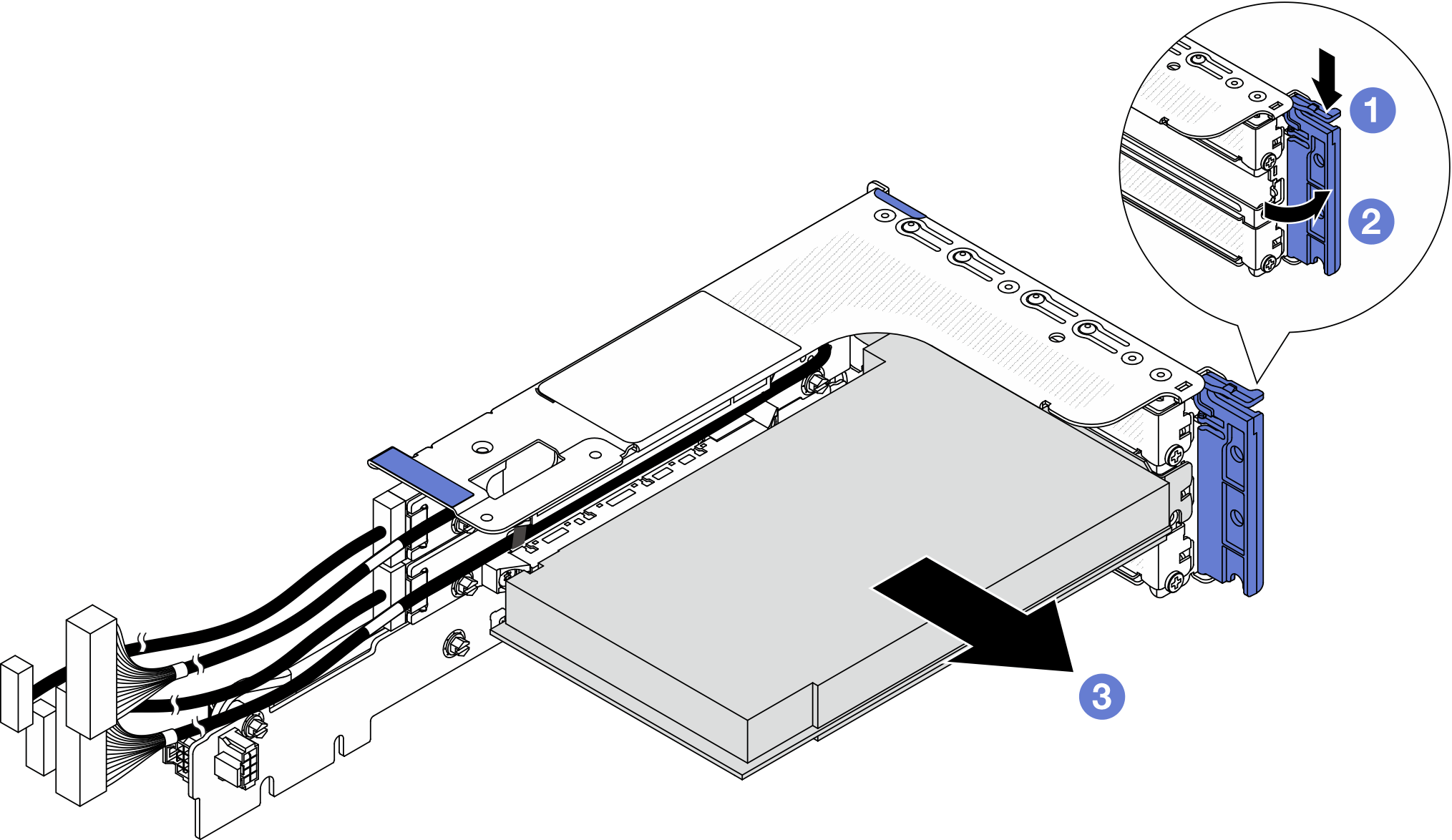

    图 2. 从 3FH 转接卡架上卸下 PCIe 适配器
    Removing a PCIe adapter from the 3FH riser cage
    1. 向下按固定夹。
    2. 将 PCIe 适配器固定滑锁旋转至打开位置。
    3. 抓住 PCIe 适配器的边缘,小心地将其从 PCIe 插槽中取出。

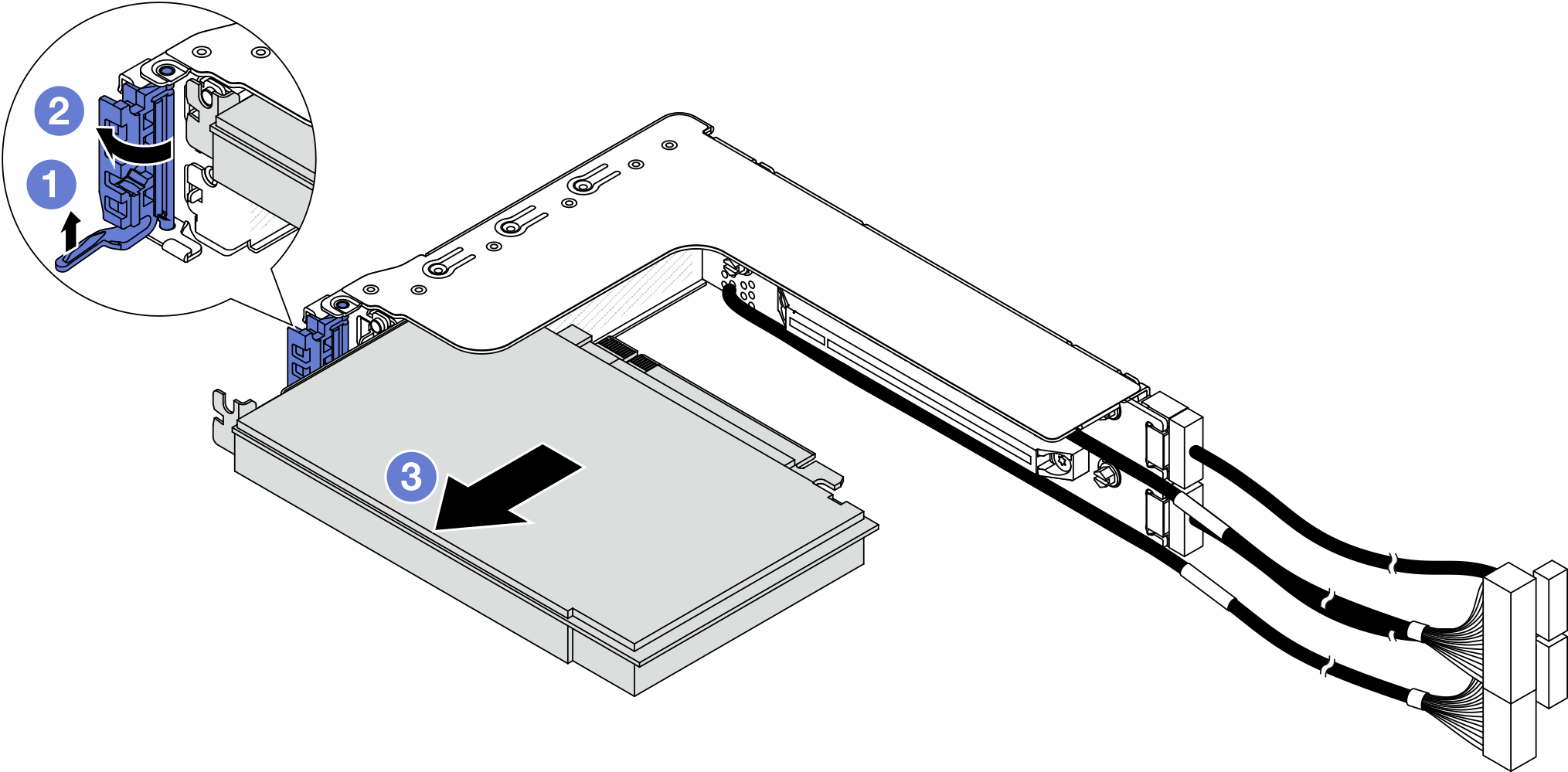

    图 3. 从 2FH 转接卡架上卸下 PCIe 适配器
    Removing a PCIe adapter from the 2FH riser cage
    1. 如图所示抬起固定夹。
    2. 将 PCIe 适配器固定滑锁旋转至打开位置。
    3. 抓住 PCIe 适配器的边缘,小心地将其从 PCIe 插槽中取出。

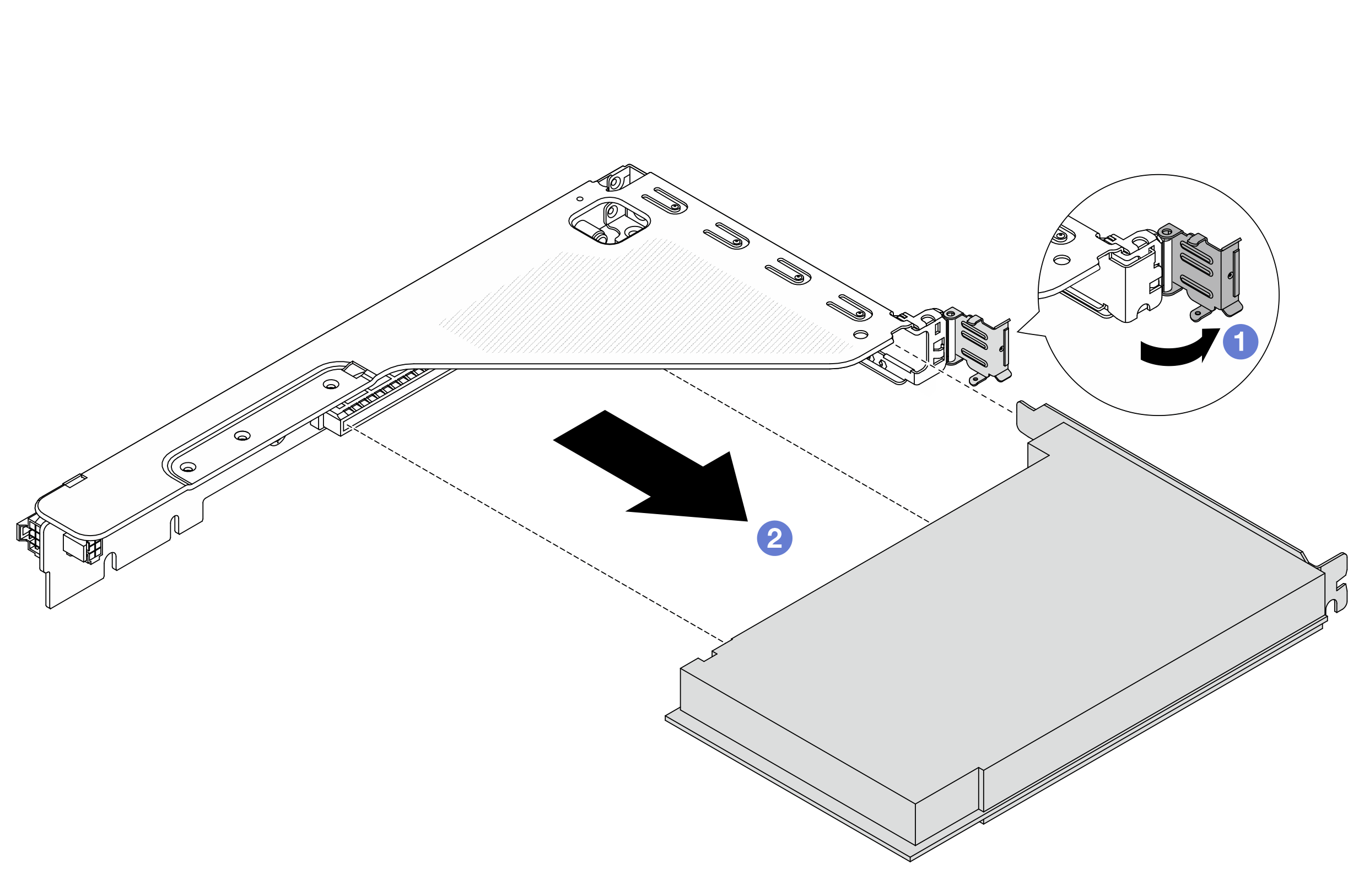

    图 4. 从 1FH 转接卡架上卸下 PCIe 适配器
    Removing a PCIe adapter from the 1FH riser cage
    1. 将 PCIe 适配器固定滑锁旋转至打开位置。
    2. 抓住 PCIe 适配器的边缘,小心地将其从 PCIe 插槽中取出。
  3. (可选)如果要更换转接卡,请从转接卡架上卸下转接卡。
    下图以 3FH 转接卡架上的转接卡为例进行说明。其他转接卡类型的更换过程与之相同。

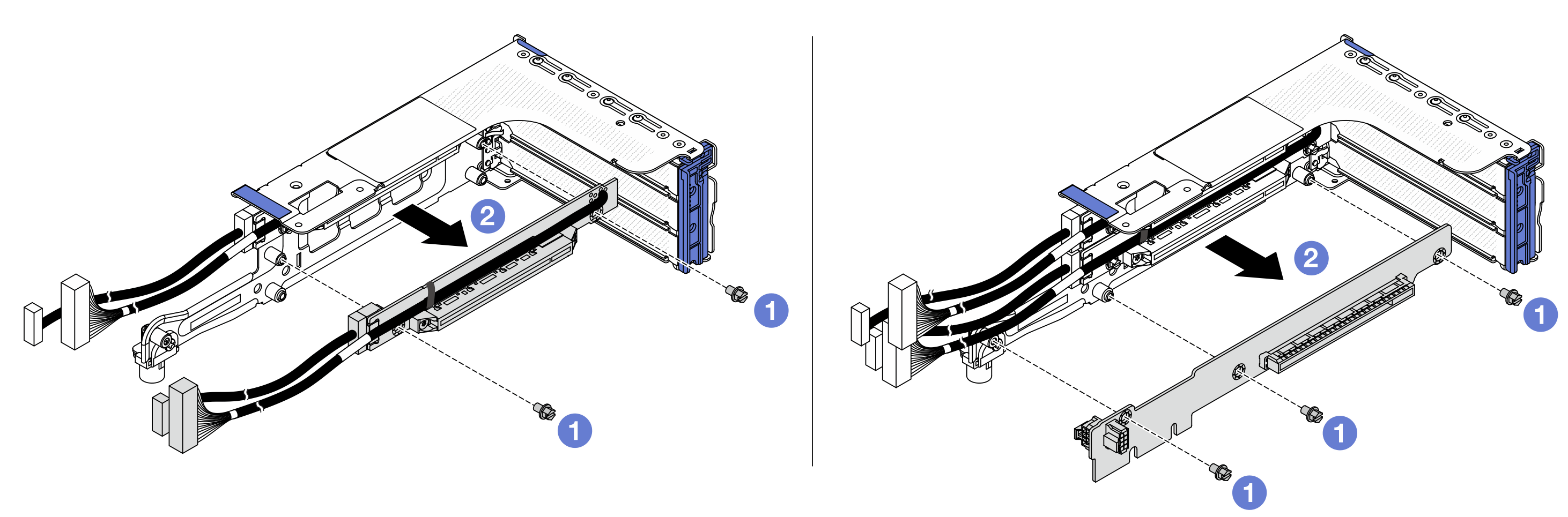

    图 5. 从转接卡架上卸下转接卡
    Removing riser cards from the riser cage
    1. 卸下固定转接卡的螺钉。
    2. 抓住转接卡的边缘,小心地将其从转接卡架中取出。

完成之后

  1. 安装替换单元。请参阅安装背面 PCIe 适配器和转接卡

  2. 如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
