뒷면 PCIe 어댑터 및 라이저 카드 제거

이 섹션의 지침에 따라 뒷면 PCIe 어댑터 및 라이저 카드를 제거합니다.

이 작업 정보

S011

경고

날카로운 테두리, 모서리 또는 이음새 부근입니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

• 드라이브, 드라이브 컨트롤러(시스템 보드 어셈블리에 통합된 컨트롤러 포함), 드라이브 백플레인 또는 드라이브 케이블을 제거하거나 변경하기 전에 드라이브에 저장되어 있는 모든 중요 데이터를 백업하십시오.

• RAID 배열(드라이브, RAID 카드 등)의 구성 요소를 제거하기 전에 모든 RAID 구성 정보를 백업하십시오.

절차

1. 작업을 준비하십시오.
   1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
   2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
   3. 필요한 경우 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
   4. 라이저 어셈블리를 제거합니다. 뒷면 라이저 어셈블리 제거의 내용을 참조하십시오.
2. PCIe 어댑터를 제거하십시오.
   주

   x16 LP PCIe 어댑터가 3FH/2FH 라이저 케이지에 마운트되고 무게가 250g~330g인 경우, 먼저 어댑터를 고정하는 나사를 제거하십시오.

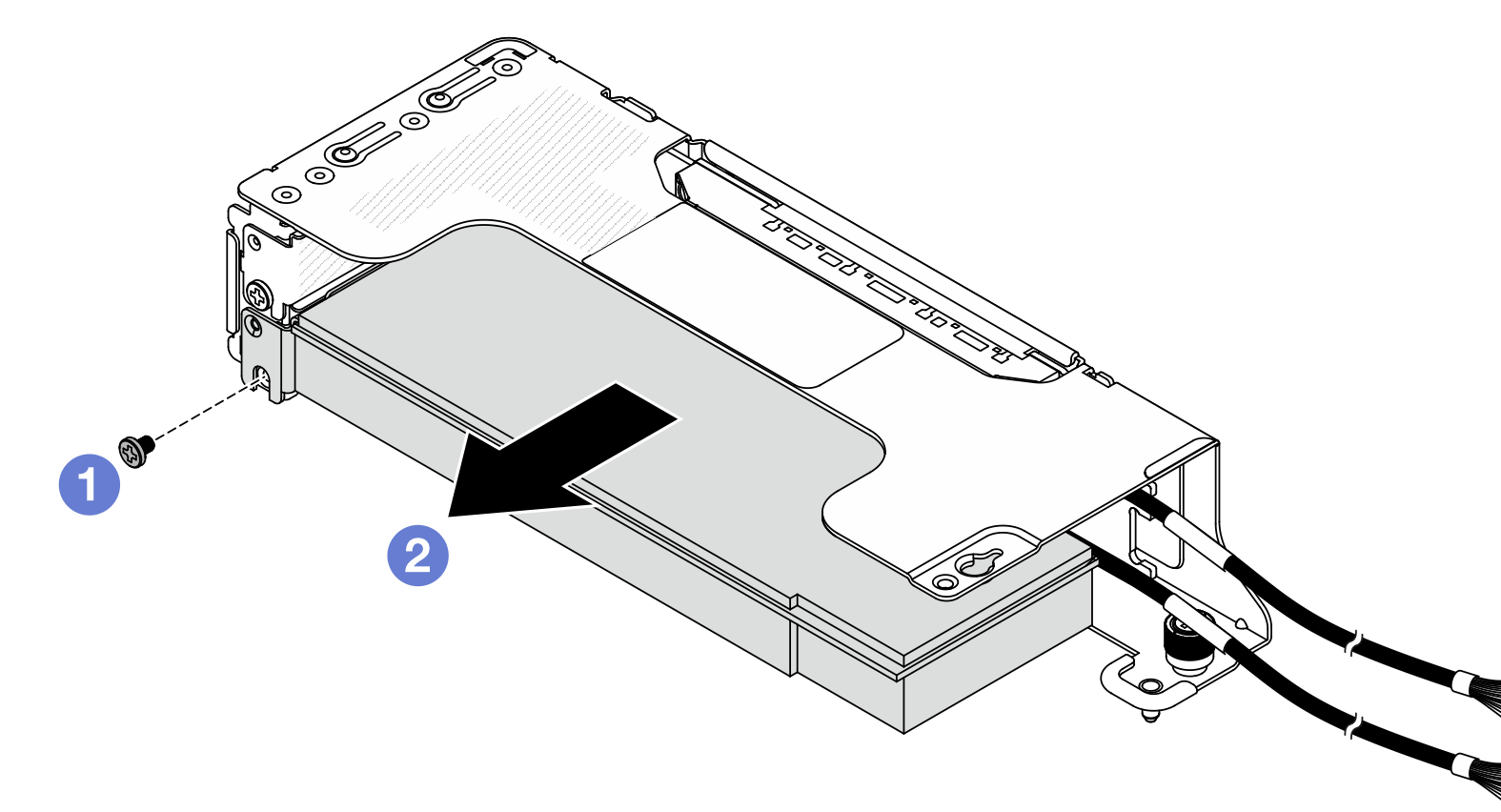

   그림 1. 2LP 라이저 케이지에서 PCIe 어댑터 제거


   1. PCIe 어댑터를 고정하는 나사를 제거하십시오.
   2. PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.

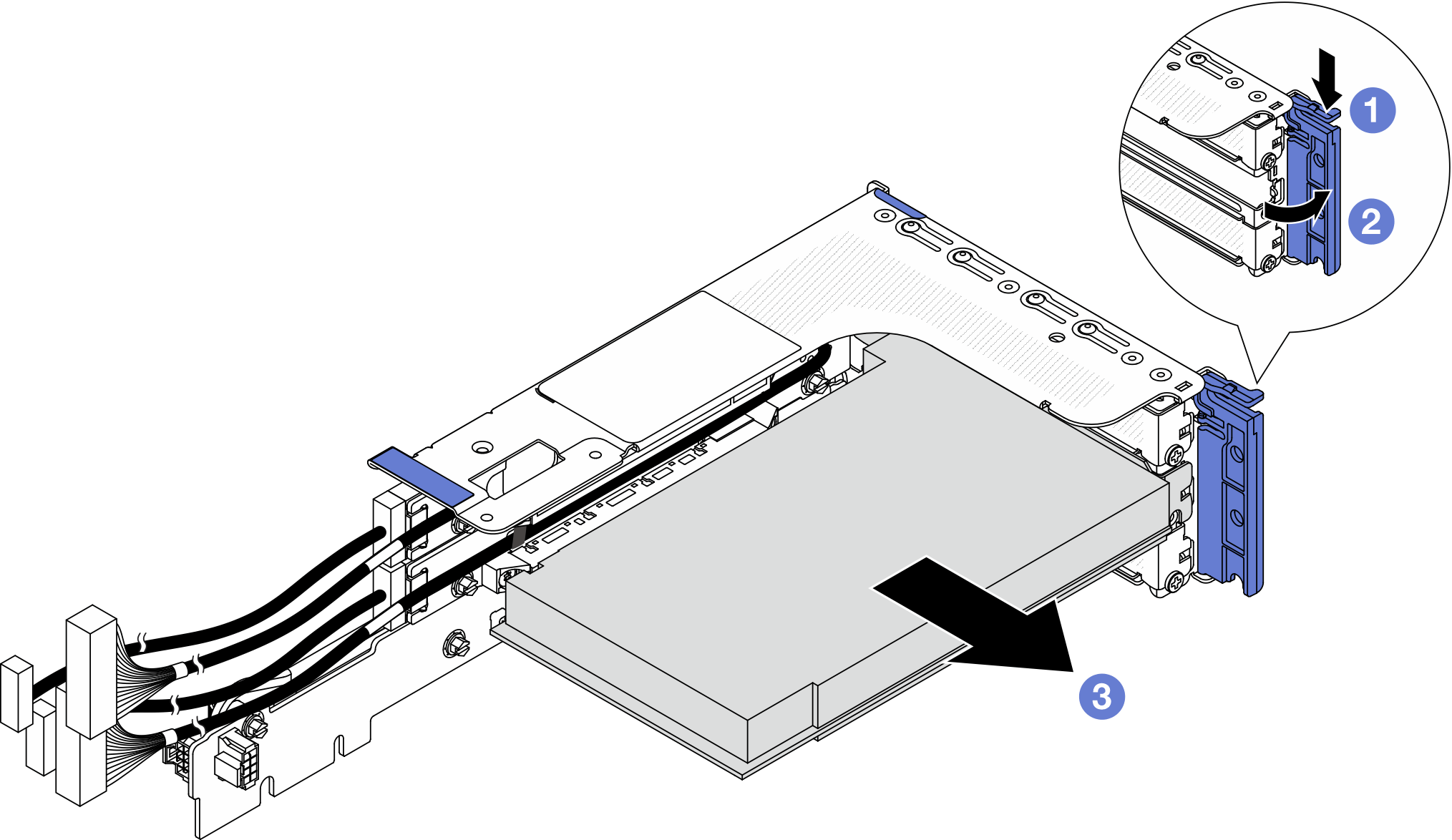

   그림 2. 3FH 라이저 케이지에서 PCIe 어댑터 제거


   1. 고정 클립을 아래쪽으로 누르십시오.
   2. PCIe 어댑터 고정 래치를 열림 위치로 돌리십시오.
   3. PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.

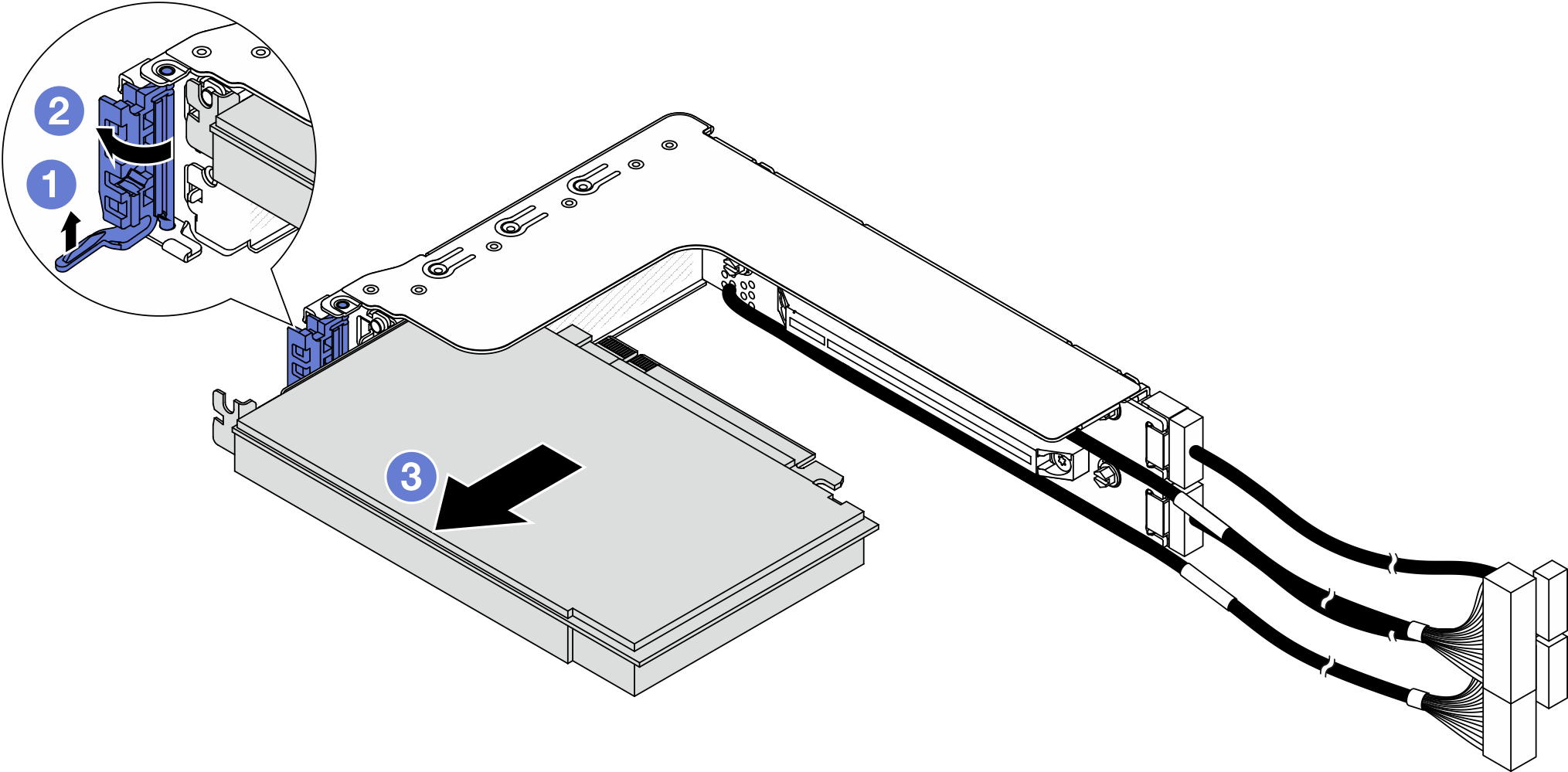

   그림 3. 2FH 라이저 케이지에서 PCIe 어댑터 제거


   1. 표시된 대로 고정 클립을 들어 올리십시오.
   2. PCIe 어댑터 고정 래치를 열림 위치로 돌리십시오.
   3. PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.

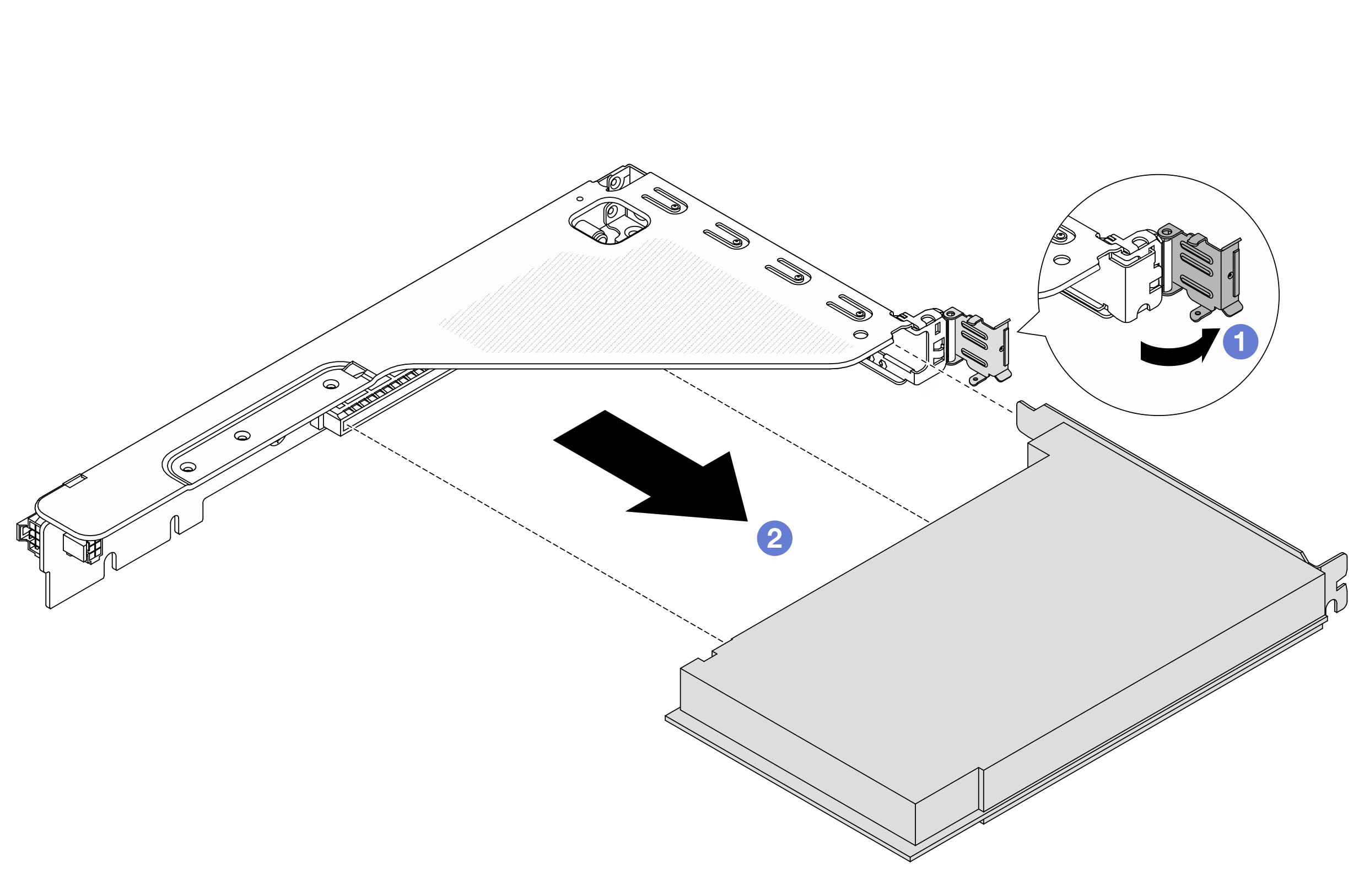

   그림 4. 1FH 라이저 케이지에서 PCIe 어댑터 제거


   1. PCIe 어댑터 고정 래치를 열림 위치로 돌리십시오.
   2. PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.
3. (선택 사항) 라이저 카드를 교체하는 경우 라이저 케이지에서 라이저 카드를 제거하십시오.
   주

   다음 그림에서는 3FH 라이저 케이지의 라이저 카드를 예로 보여 줍니다. 다른 유형의 라이저 카드에 대한 교체 절차는 동일합니다.

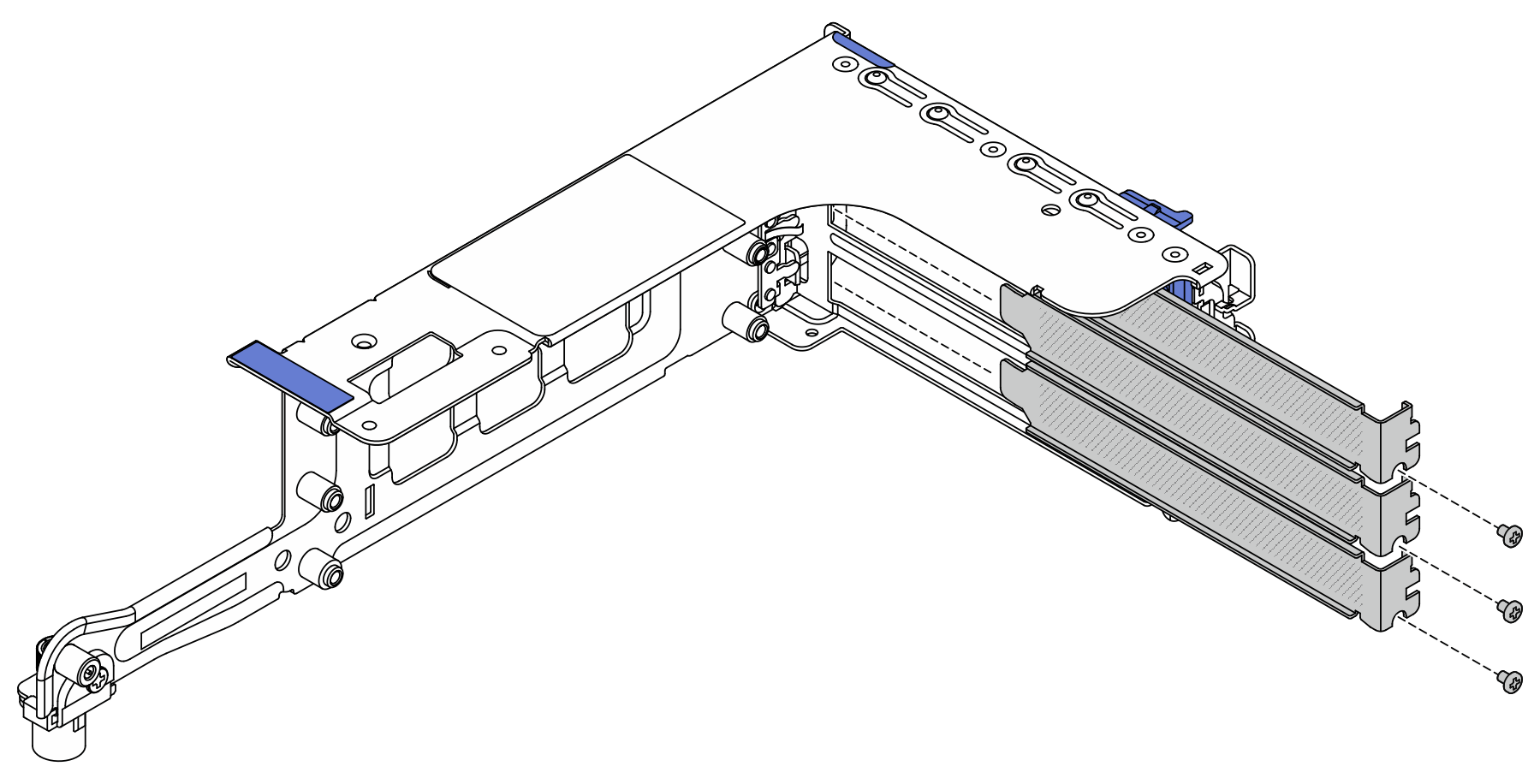

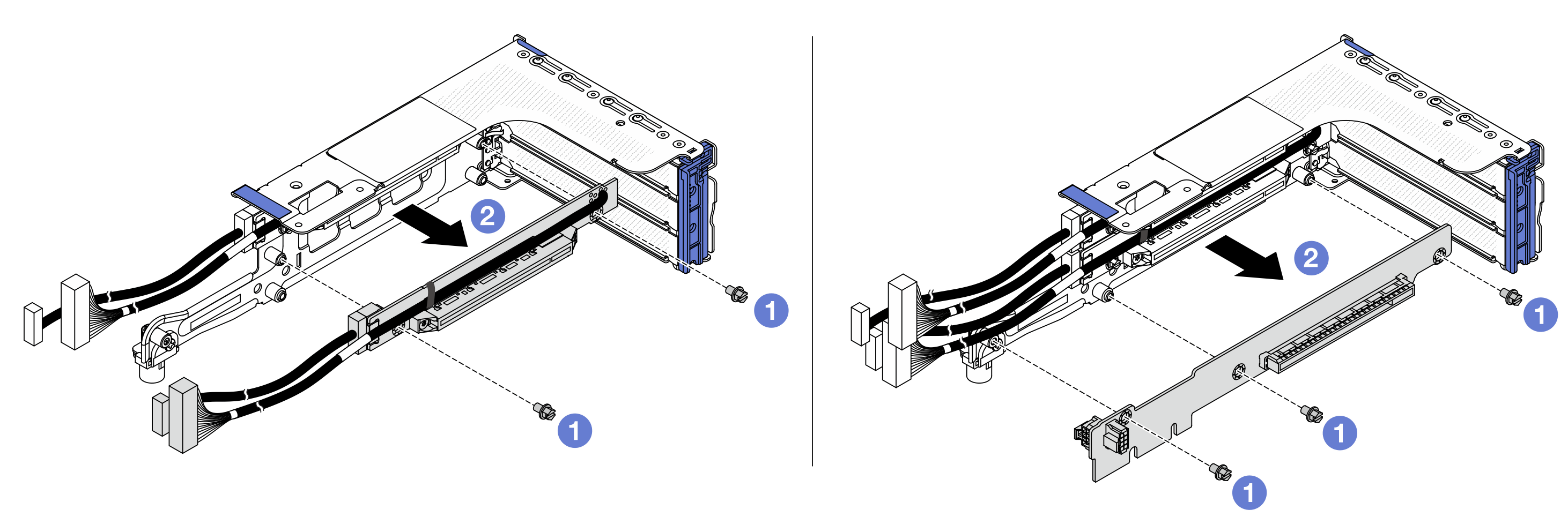

   그림 5. 라이저 케이지에서 라이저 카드 제거


   1. 라이저 카드를 고정하는 나사를 제거하십시오.
   2. 라이저 카드의 가장자리를 잡고 라이저 케이지에서 조심스럽게 꺼내십시오.
