뒷면 벽 브래킷 교체

이 섹션의 지침에 따라 뒷면 벽 브래킷을 제거 및 설치하십시오.

뒷면 벽 브래킷은 서버 뒷면 구성에 따라 다릅니다.

이 섹션에는 왼쪽, 중간 및 오른쪽 뒷면 벽 브래킷의 교체 단계만 포함되어 있습니다. 다른 유형의 뒷면 벽 브래킷 설치 단계에 대해서는 뒷면 드라이브 케이지 교체를 참조하십시오.

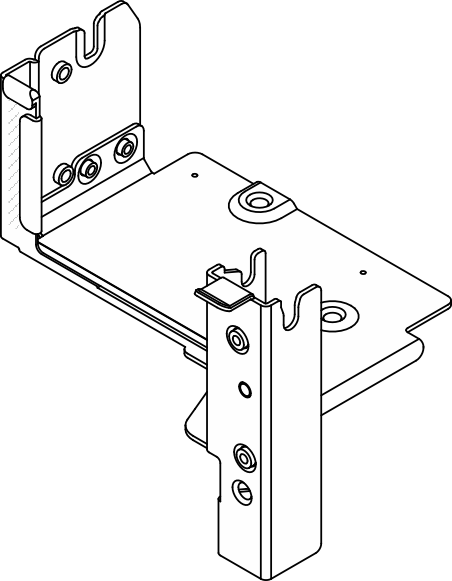

뒷면 벽 브래킷 매트릭스

서버 뒷면 구성필요한 뒷면 벽 브래킷
PCIe 슬롯 10개가 지원되는 구성

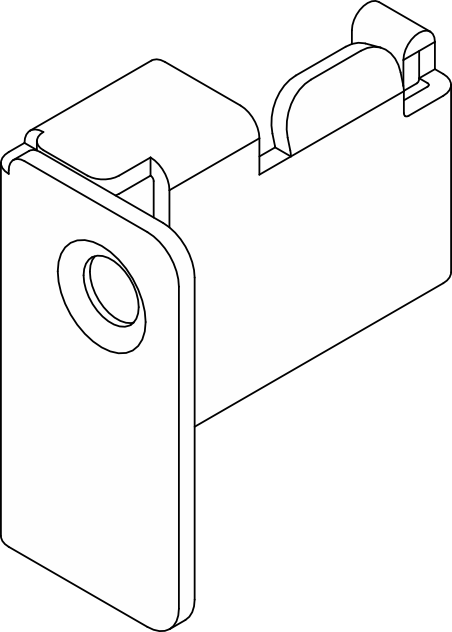

왼쪽 뒷면 벽 브래킷

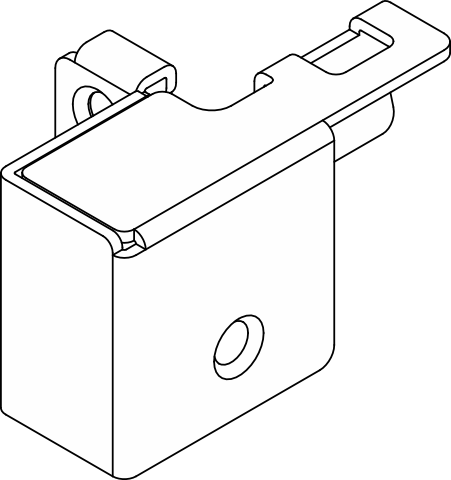

뒷면 벽 브래킷(중간)

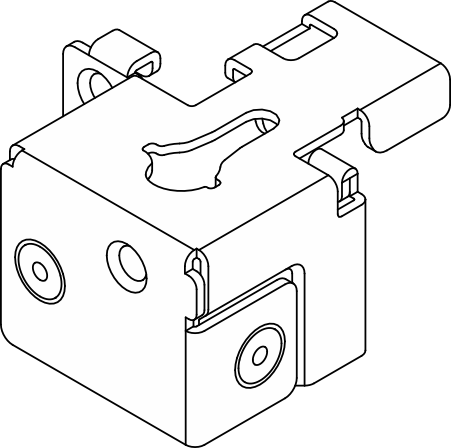

오른쪽 뒷면 벽 브래킷



4 x 2.5" 뒷면 드라이브가 지원되는 구성

왼쪽 뒷면 벽 브래킷

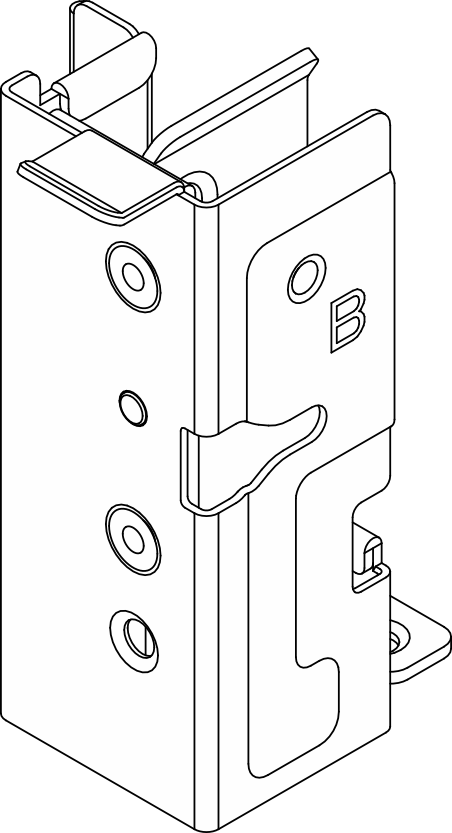

뒷면 벽 브래킷 B(유형 1)

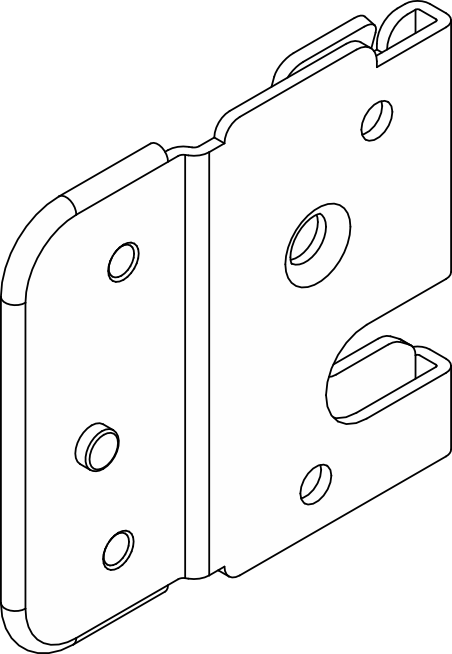

뒷면 벽 브래킷 C



8 x 2.5" 뒷면 드라이브가 지원되는 구성

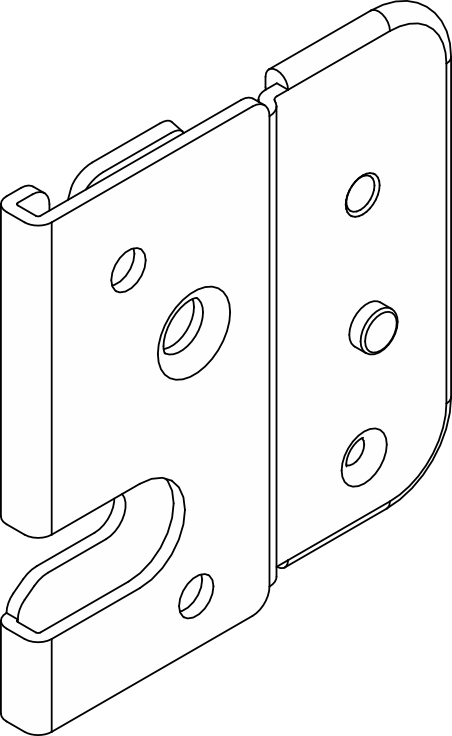

뒷면 벽 브래킷 A

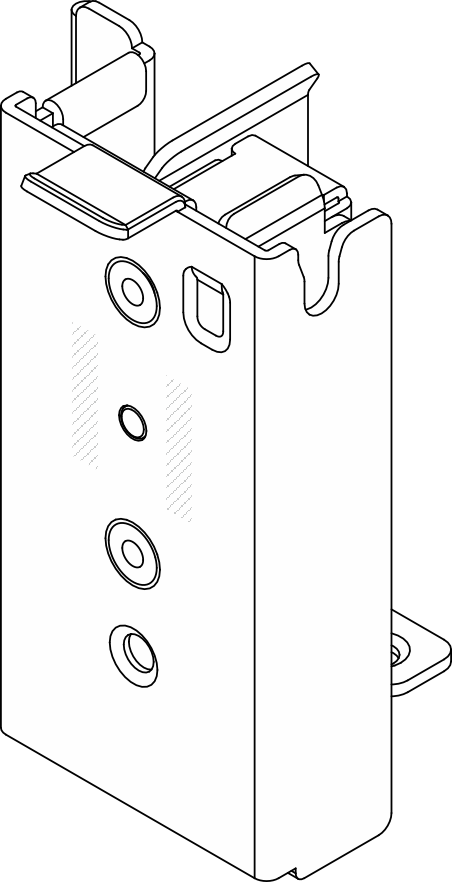

뒷면 벽 브래킷 B(유형 2)



뒷면 벽 브래킷 C



4 x 3.5" 뒷면 드라이브가 지원되는 구성
뒷면 벽 브래킷 A

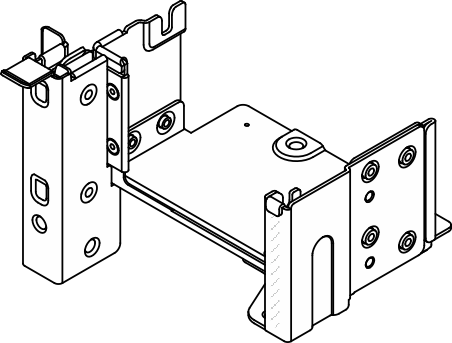

뒷면 벽 브래킷 2

뒷면 벽 브래킷 B(유형 2)



뒷면 벽 브래킷 C

뒷면 벽 브래킷 1
