更換後壁托架

請依照本節中的指示卸下和安裝後壁托架。

後壁托架因伺服器背面配置而異。

本節僅包含左側、中間、右側後壁托架的更換步驟。有關其他類型的後壁托架的安裝步驟,請參閱更換背面框架

後壁托架矩陣

伺服器背面配置需要後壁托架
配置為 10 個 PCIe 插槽

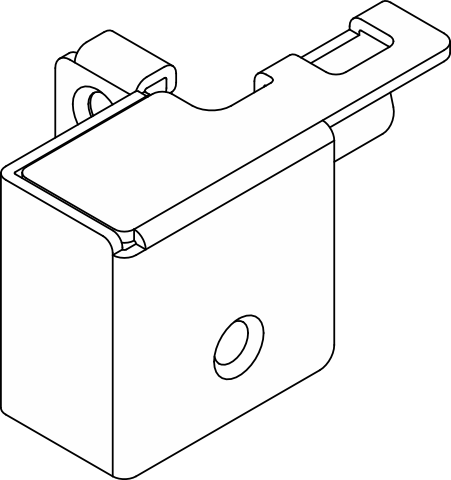

左側的後壁托架

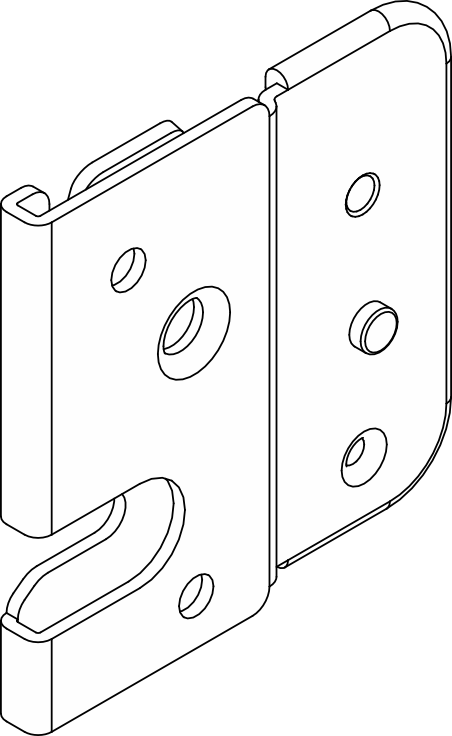

中間後壁托架

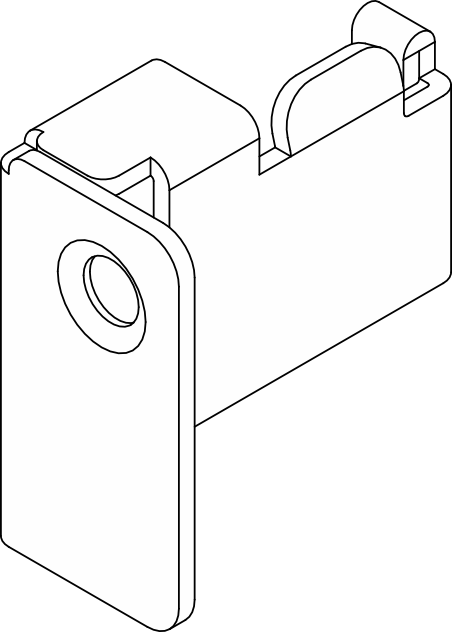

右側後壁托架



配置為 4 x 2.5 吋背面硬碟

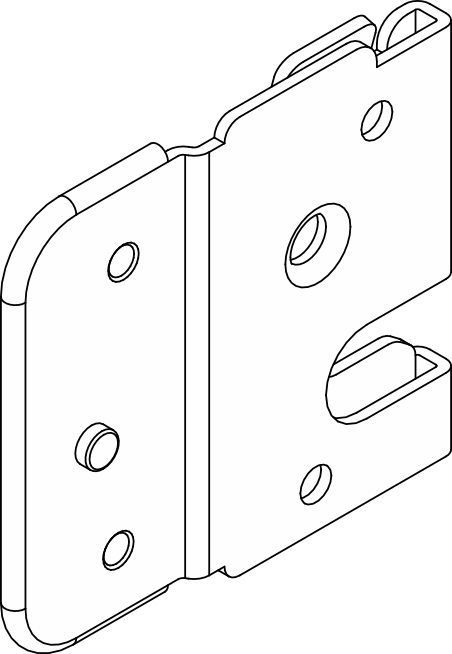

左側的後壁托架

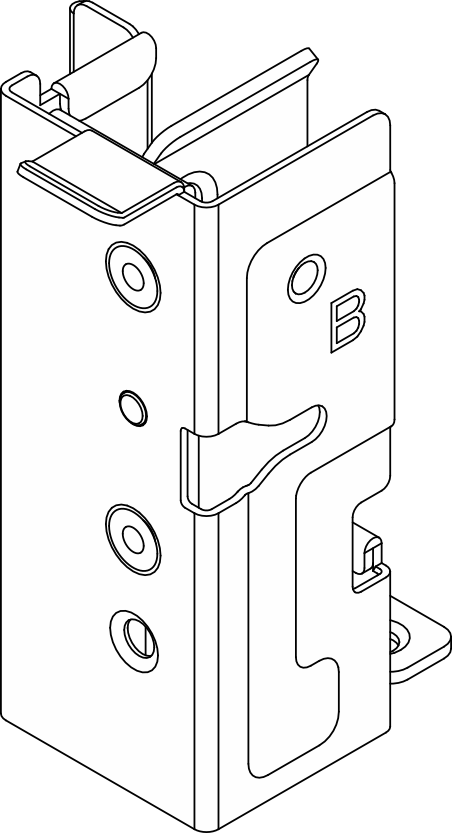

後壁托架 B(類型 1)

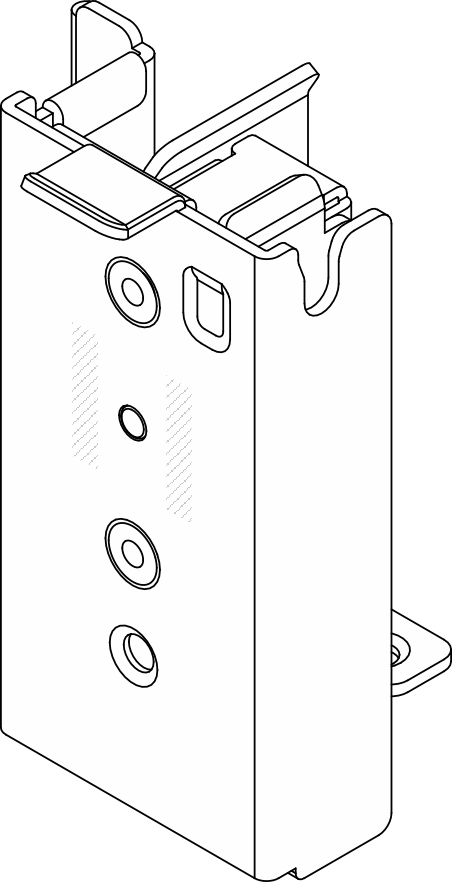

後壁托架 C



配置為 8 x 2.5 吋背面硬碟

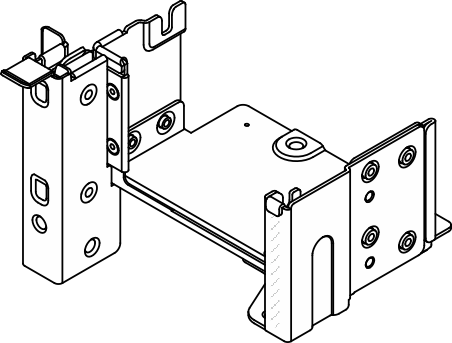

後壁托架 A



後壁托架 B(類型 2)



後壁托架 C



配置為 4 x 3.5 吋背面硬碟
後壁托架 A

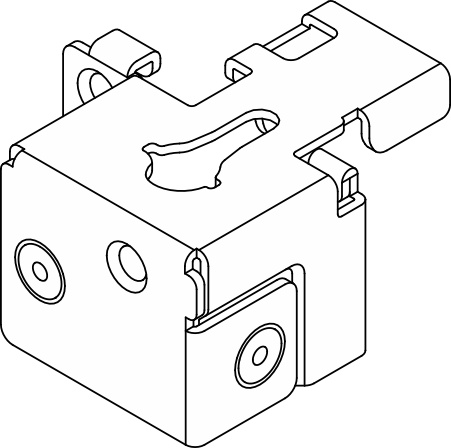

後壁托架 2

後壁托架 B(類型 2)



後壁托架 C

後壁托架 1
