背面壁ブラケットの交換
背面壁ブラケットの取り外しと取り付けを行うには、このセクションの説明に従ってください。
背面壁ブラケットは、サーバーの背面構成によって異なります。
注
このセクションでは、左、中央、および右の背面壁ブラケットの交換手順のみについて説明します。他のタイプの背面壁ブラケットの取り付け手順については、背面ドライブ・ケージの交換を参照してください。
背面壁ブラケットのマトリックス
サーバーの背面構成 | 必要な背面壁ブラケット | ||
---|---|---|---|

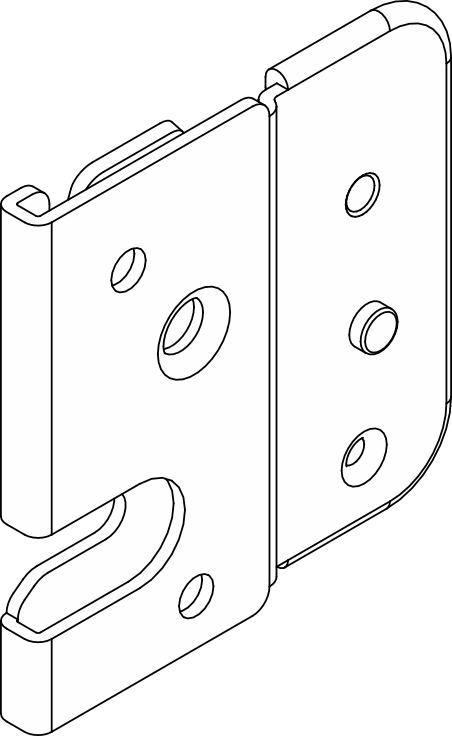

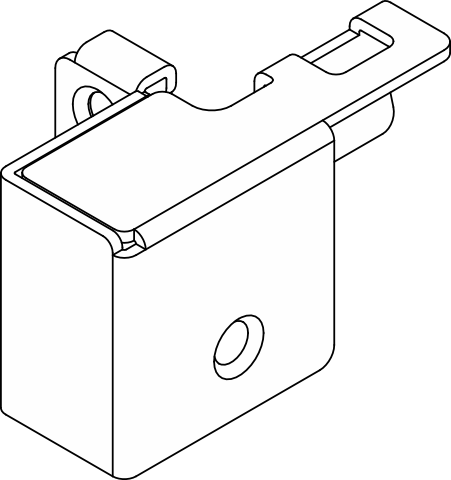

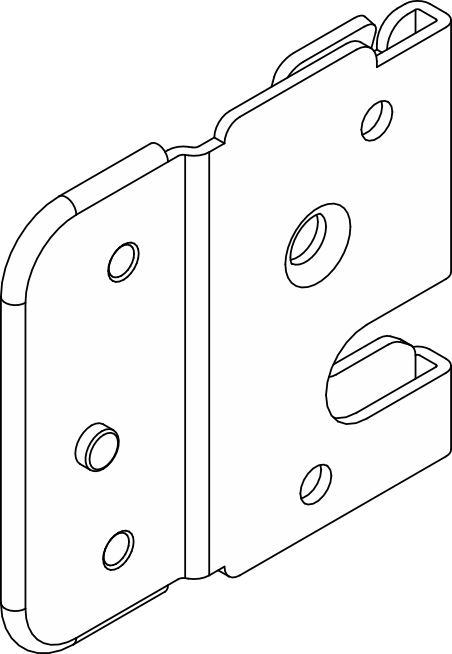

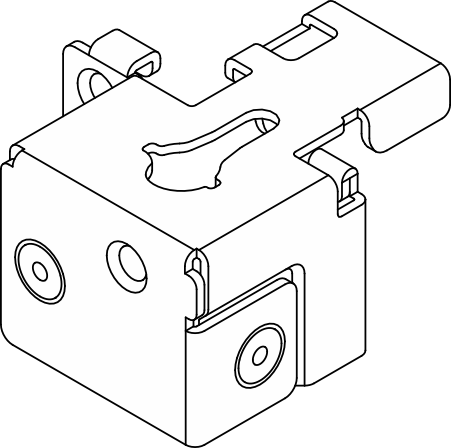

10 個の PCIe スロットを装備した構成 | 左背面壁ブラケット ![]() | 中央背面壁ブラケット ![]() | 右背面壁ブラケット ![]() |

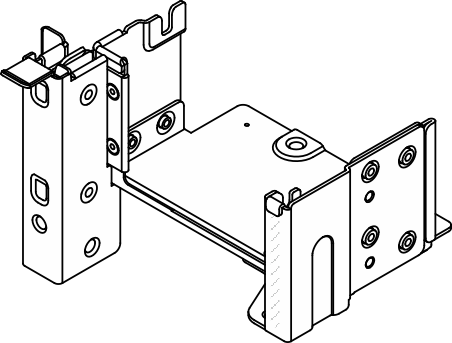

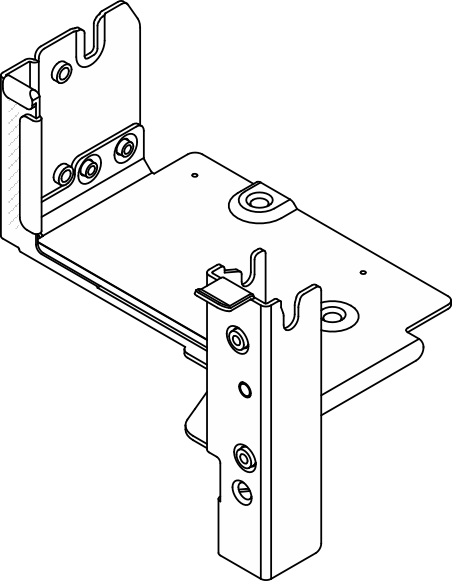

4 x 2.5 型背面ドライブを搭載した構成 | 左背面壁ブラケット ![]() | 背面壁ブラケット B (タイプ 1) ![]() | 背面壁ブラケット C ![]() |

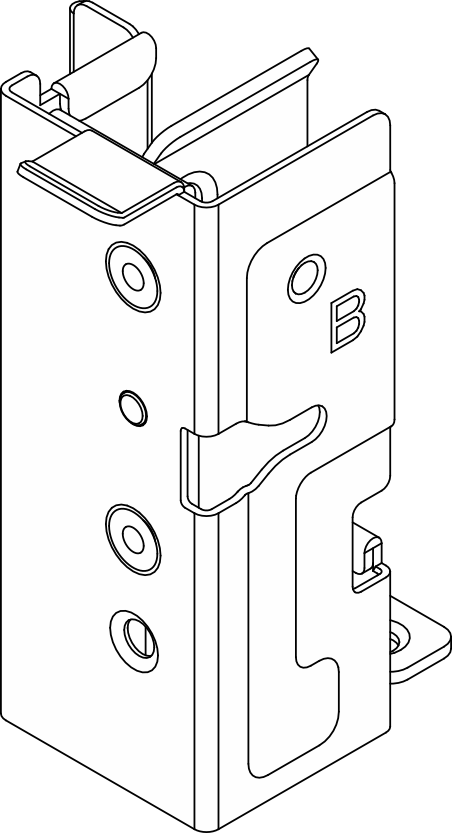

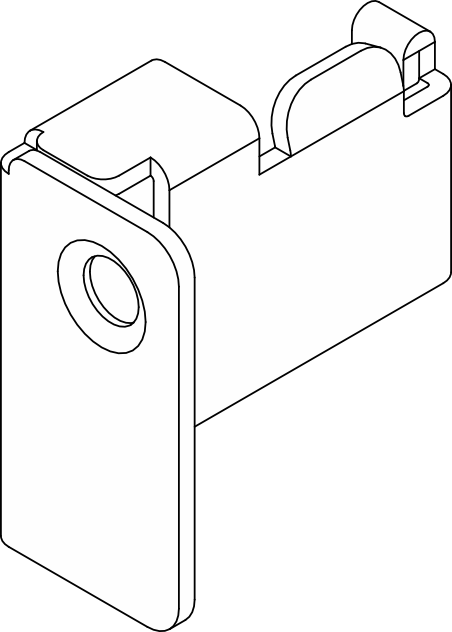

8 x 2.5 型背面ドライブを搭載した構成 | 背面壁ブラケット A ![]() | 背面壁ブラケット B (タイプ 2) ![]() | 背面壁ブラケット C ![]() |

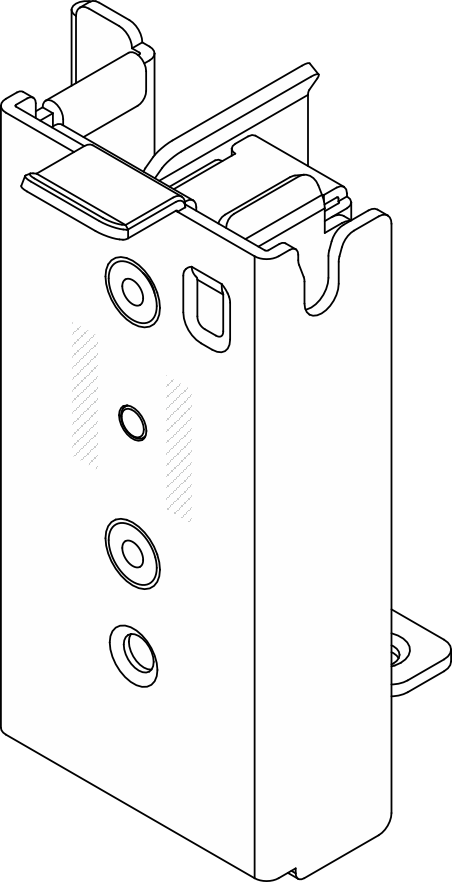

4 x 3.5 型背面ドライブを搭載した構成 | 背面壁ブラケット A ![]() 背面壁ブラケット 2 ![]() | 背面壁ブラケット B (タイプ 2) ![]() | 背面壁ブラケット C ![]() 背面壁ブラケット 1 ![]() |
