背面壁ブラケットの取り外し

背面壁ブラケットを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. 背面ライザー・アセンブリーまたは背面ドライブ・アセンブリーを取り外します。
  2. 背面壁ブラケットを取り外します。

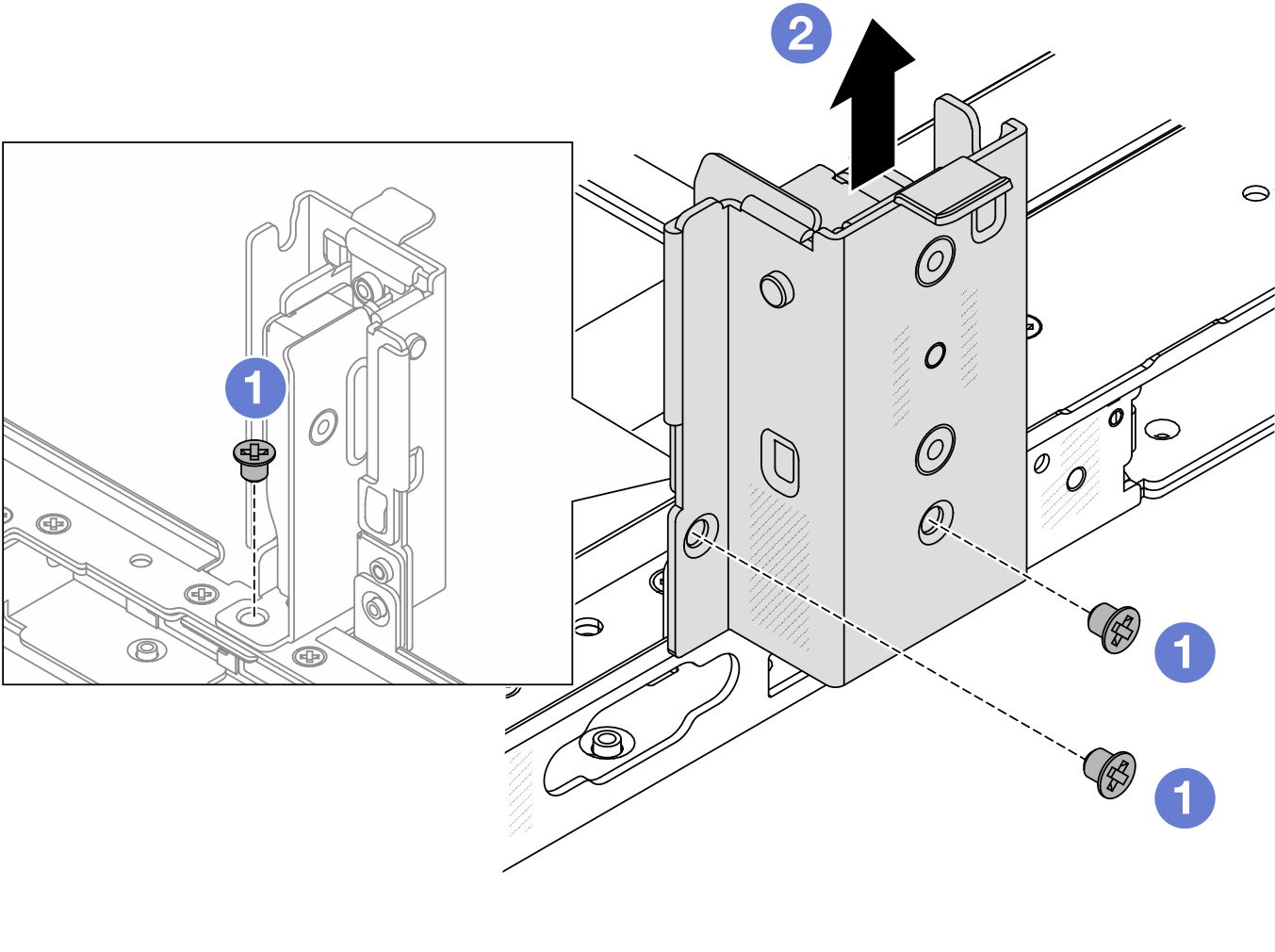

    図 1. 左背面壁ブラケットの取り外し
    Removing the left rearwall bracket
    図 2. 中央背面壁ブラケットの取り外し
    Removing the middle rearwall bracket
    図 3. 右背面壁ブラケットの取り外し
    Removing the right rearwall bracket
    1. ねじを取り外します。
    2. 図に示すように、ブラケットをシャーシから取り外します。

完了したら

  1. 必要な背面ブラケットを背面シャーシに再取り付けします。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
