Retrait d’un support mural arrière

Suivez les instructions de cette section pour retirer un support mural arrière.

À propos de cette tâche

Avertissement

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Retirez l'assemblage de cartes mezzanines arrière ou le bloc d'unités arrière.
  2. Retirez le support mural arrière.

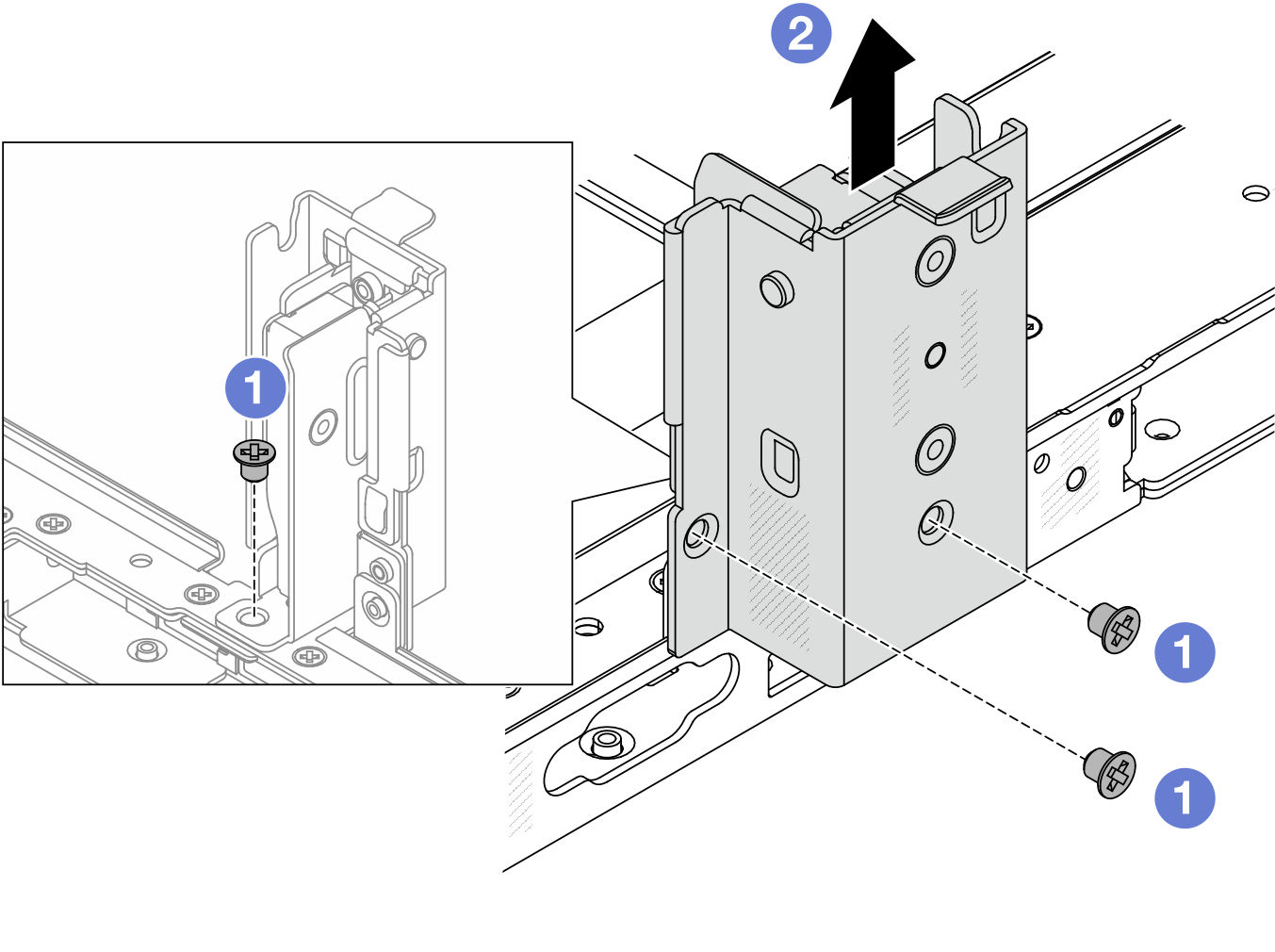

    Figure 1. Retrait du support mural arrière gauche
    Removing the left rearwall bracket
    Figure 2. Retrait du support mural arrière central
    Removing the middle rearwall bracket
    Figure 3. Retrait du support mural arrière droit
    Removing the right rearwall bracket
    1. Retirez les vis.
    2. Retirez le support du châssis, comme indiqué.

Après avoir terminé

  1. Réinstallez les supports muraux arrière requis sur le châssis arrière.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
