Extracción de una abrazadera de pared posterior

Siga las instrucciones que aparecen en esta sección para quitar una abrazadera de pared posterior.

Acerca de esta tarea

Atención

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite los conjuntos de expansión posteriores o el conjunto de unidad posterior.
  2. Quite la abrazadera de pared posterior.

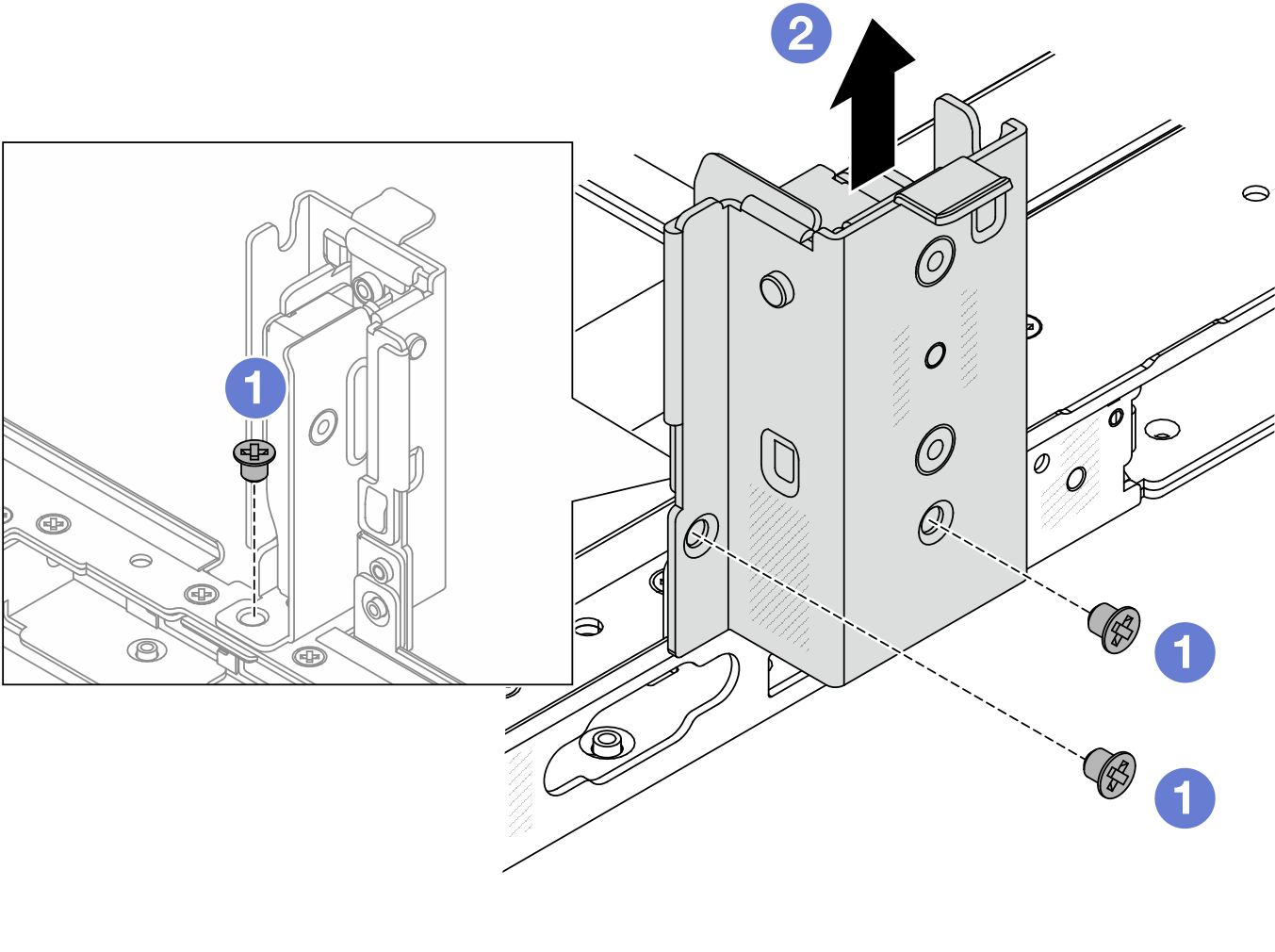

    Figura 1. Extracción de la abrazadera de pared posterior izquierda
    Removing the left rearwall bracket
    Figura 2. Extracción de la abrazadera de pared posterior central
    Removing the middle rearwall bracket
    Figura 3. Extracción de la abrazadera de pared posterior derecha
    Removing the right rearwall bracket
    1. Quite los tornillos.
    2. Quite la abrazadera del bastidor del chasis como se indica.

Después de finalizar

  1. Vuelva a instalar las abrazaderas de pared posterior necesarias en el chasis posterior.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
