Снятие скобы задней стенки

В этом разделе приведены инструкции по снятию скобы задней стенки.

Об этой задаче

Внимание

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Снимите задние блоки плат-адаптеров Riser или задний блок дисков.
  2. Снимите скобу задней стенки.

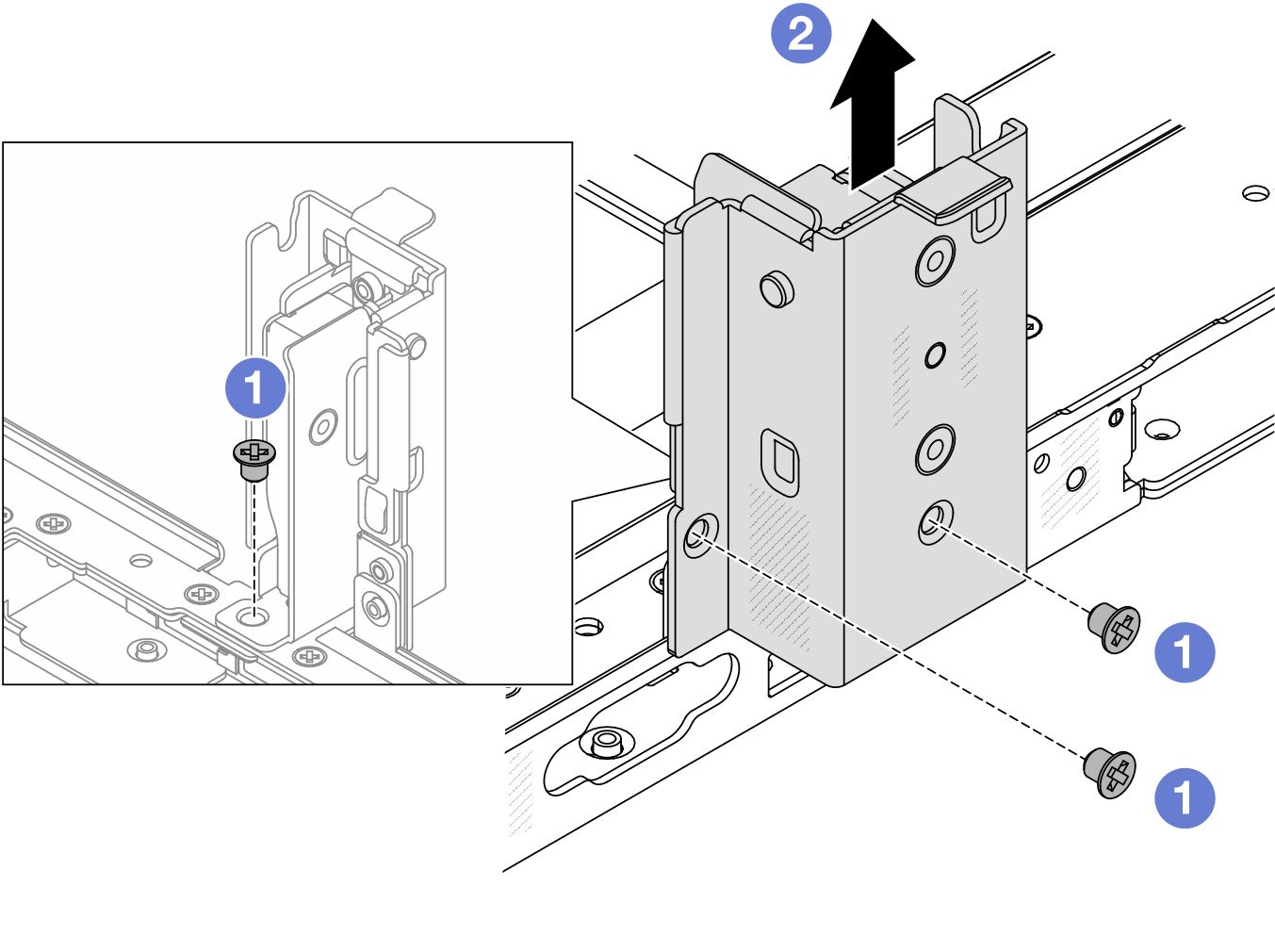

    Рис. 1. Снятие левой скобы задней стенки
    Removing the left rearwall bracket
    Рис. 2. Снятие средней скобы задней стенки
    Removing the middle rearwall bracket
    Рис. 3. Снятие правой скобы задней стенки
    Removing the right rearwall bracket
    1. Отверните винты.
    2. Снимите скобу с рамы, как показано на рисунке.

После завершения

  1. Установите требуемые скобы задней панели обратно в заднюю часть рамы.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
