Установка скобы задней стенки
В этом разделе приведены инструкции по установке скобы задней стенки.
Об этой задаче
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Процедура
Установите скобу задней стенки.

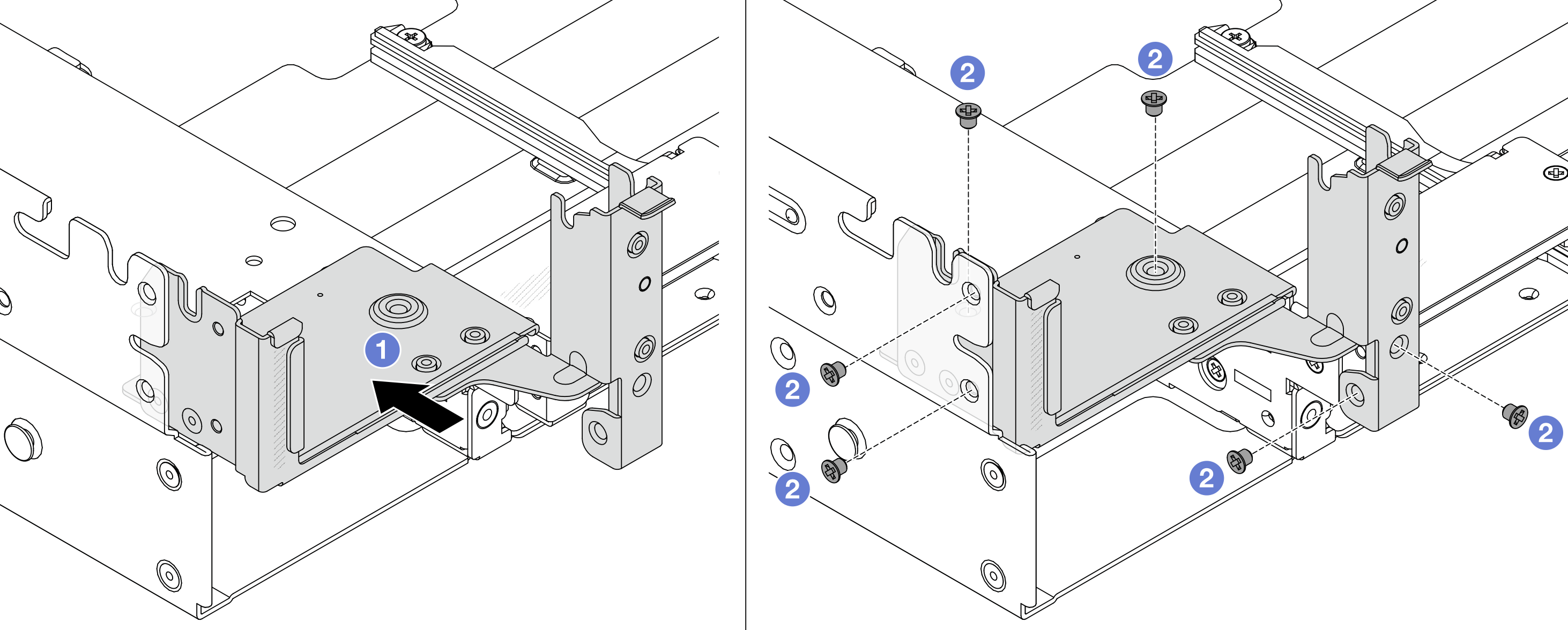

Рис. 1. Установка левой скобы задней стенки

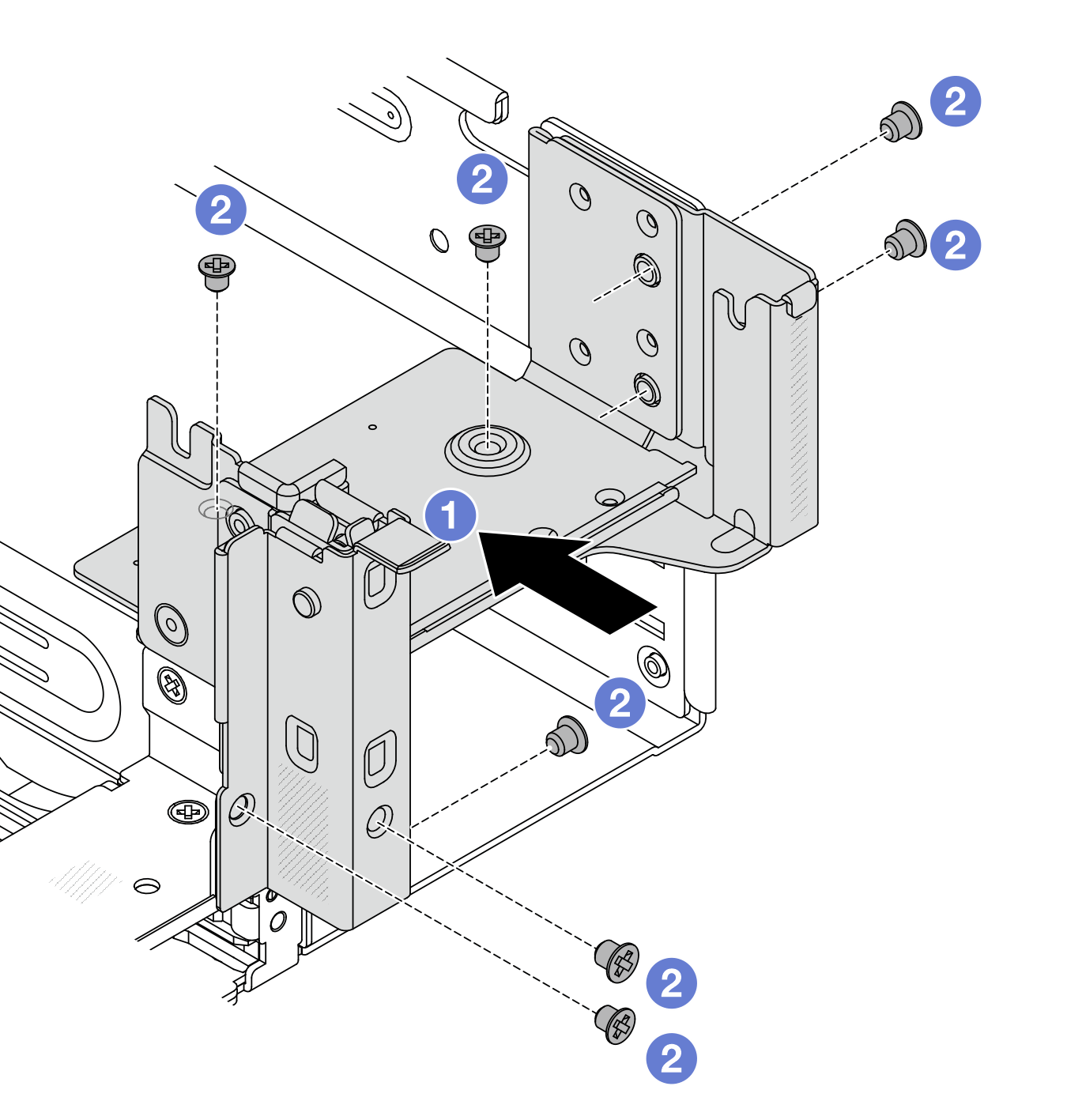

Рис. 2. Установка средней скобы задней стенки


Рис. 3. Установка правой скобы задней стенки


Совместите скобу задней стенки с рамой и установите скобу на место.
Закрепите скобу задней стенки винтами.
После завершения
- Установите задний блок дисков или блоки плат-адаптеров Riser.
Завершите замену компонентов. См. раздел Завершение замены компонентов.
