Замена графического процессора
В этом разделе приведены инструкции по снятию и установке адаптера графического процессора в конфигурациях с дефлектором графического процессора.
Прим.
Процедуру замены адаптера графического процессора в конфигурациях со стандартным дефлектором см. в разделе Замена заднего блока платы-адаптера Riser и адаптера PCIe.
| Дефлектор | Поддерживаемые адаптеры |

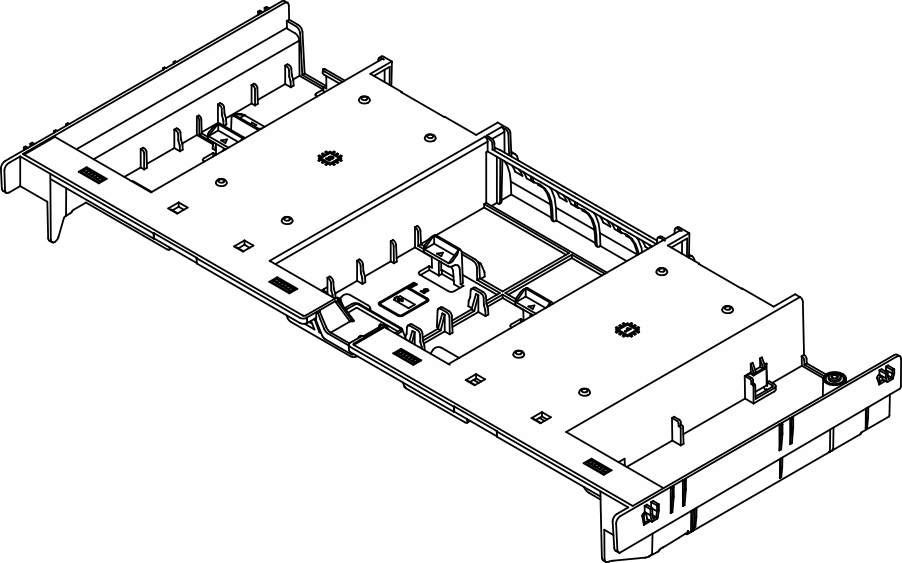

Стандартный дефлектор | ≤ 75 Вт |

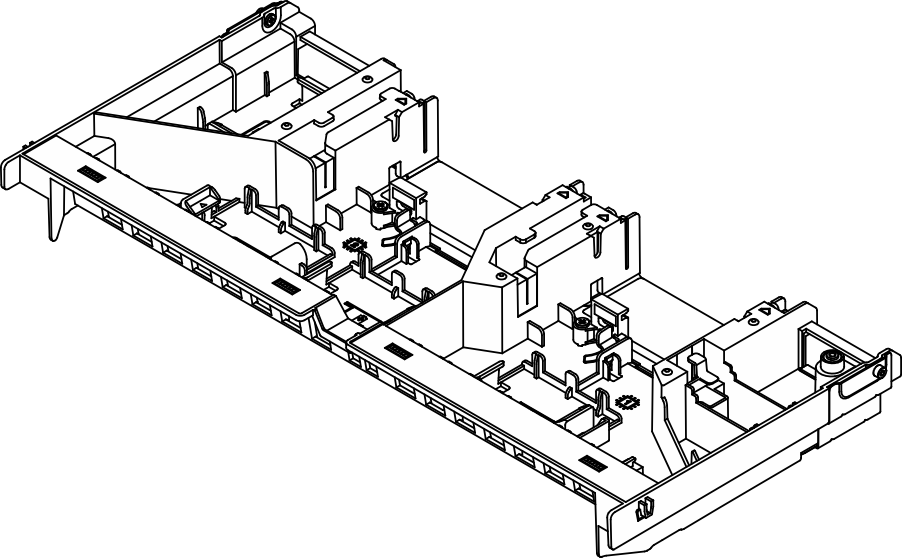

Дефлектор графического процессора | > 75 Вт |
В зависимости от сценария использования может потребоваться установить на дефлектор графического процессора следующие заглушки.
Прим.
Активным адаптерам графических процессоров не нужны заглушки.
| Заглушка | Способ установки |
|---|---|

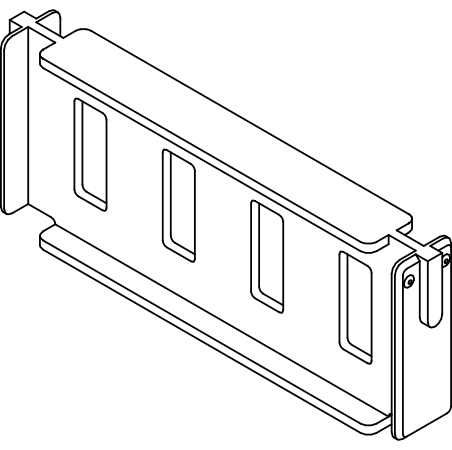

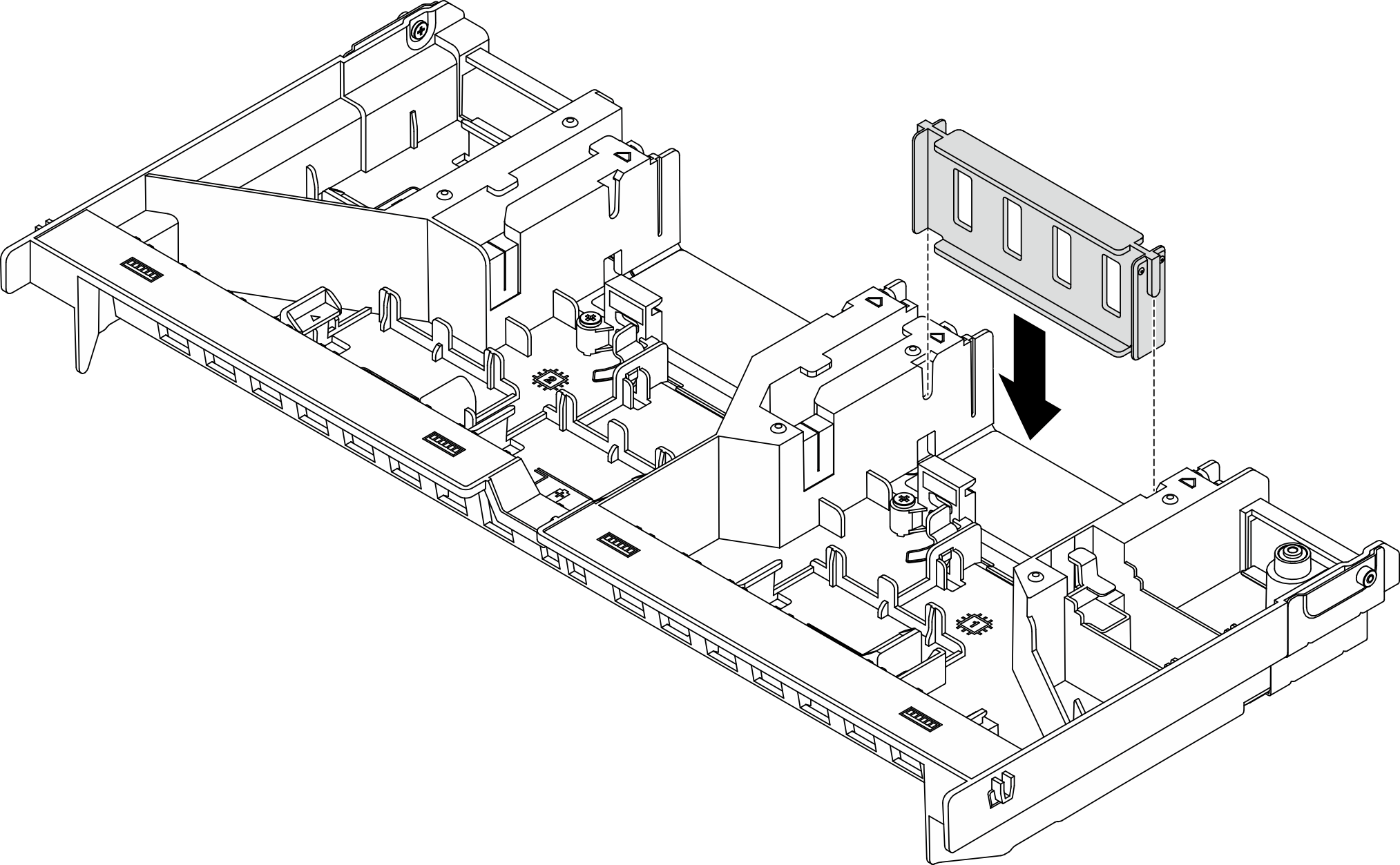

Заглушка дефлектора графического процессора Эта заглушка необходима, если на блоке платы-адаптера Riser 2 или 3 не установлен адаптер. |  |

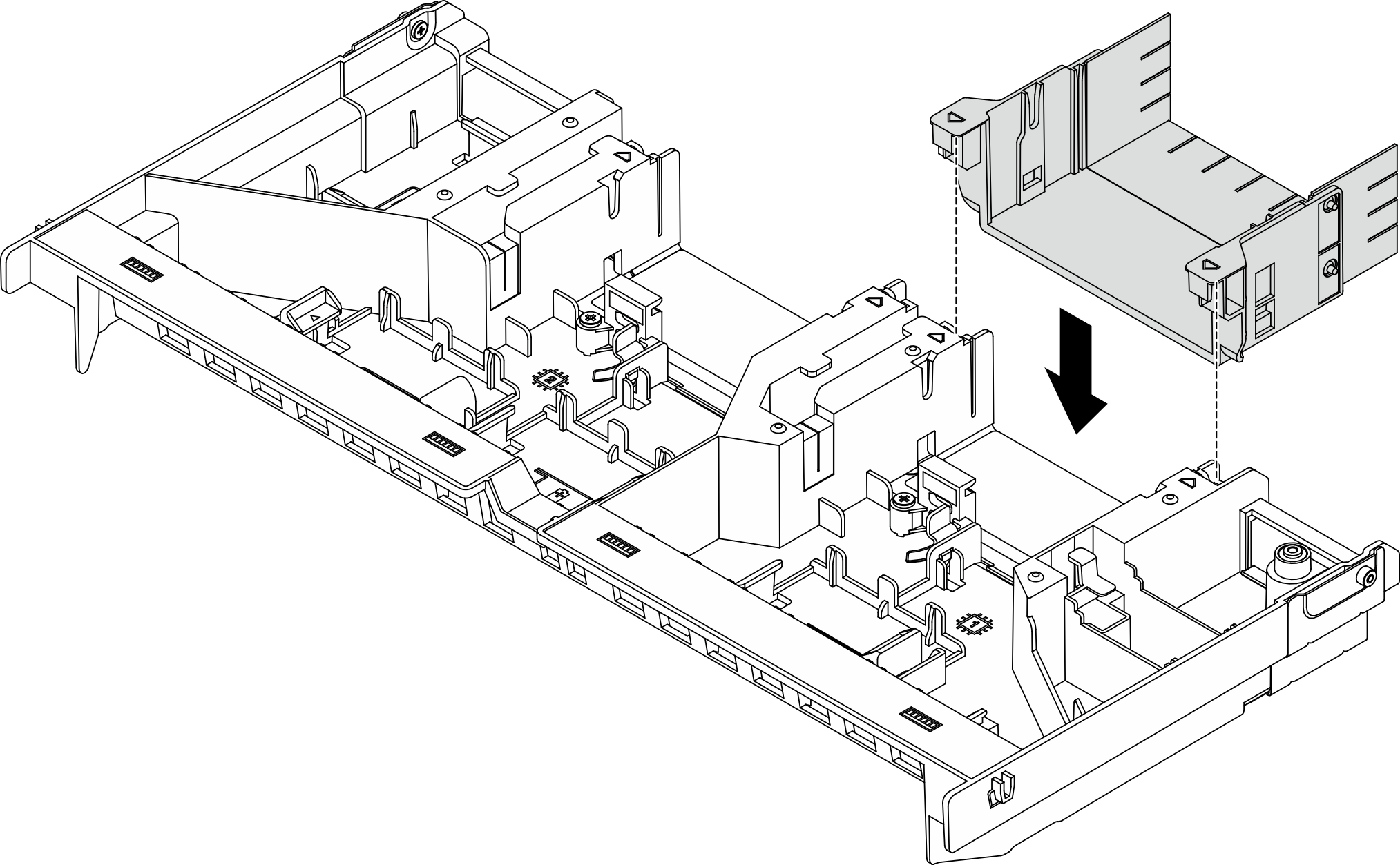

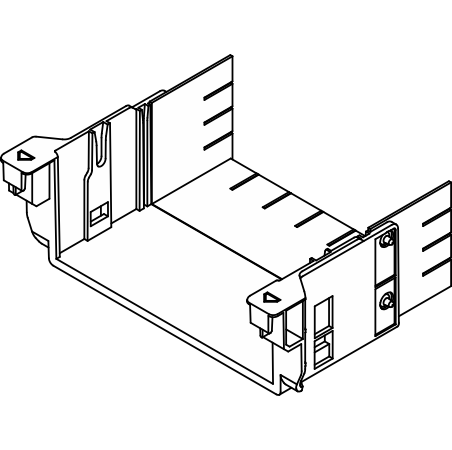

Верхняя заглушка гнезда Эта заглушка необходима, если адаптер, длина которого больше или равна 3/4 полной длины, установлен в гнездо 4/7, а гнездо 3/6 пусто. |  |

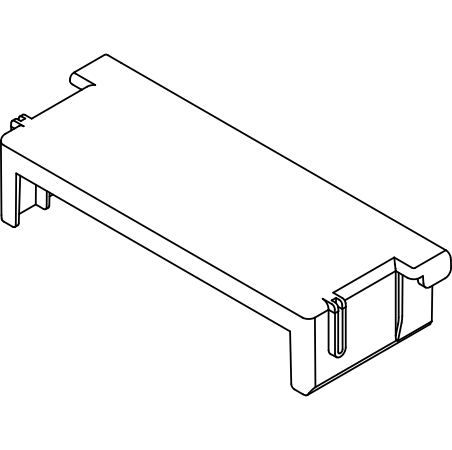

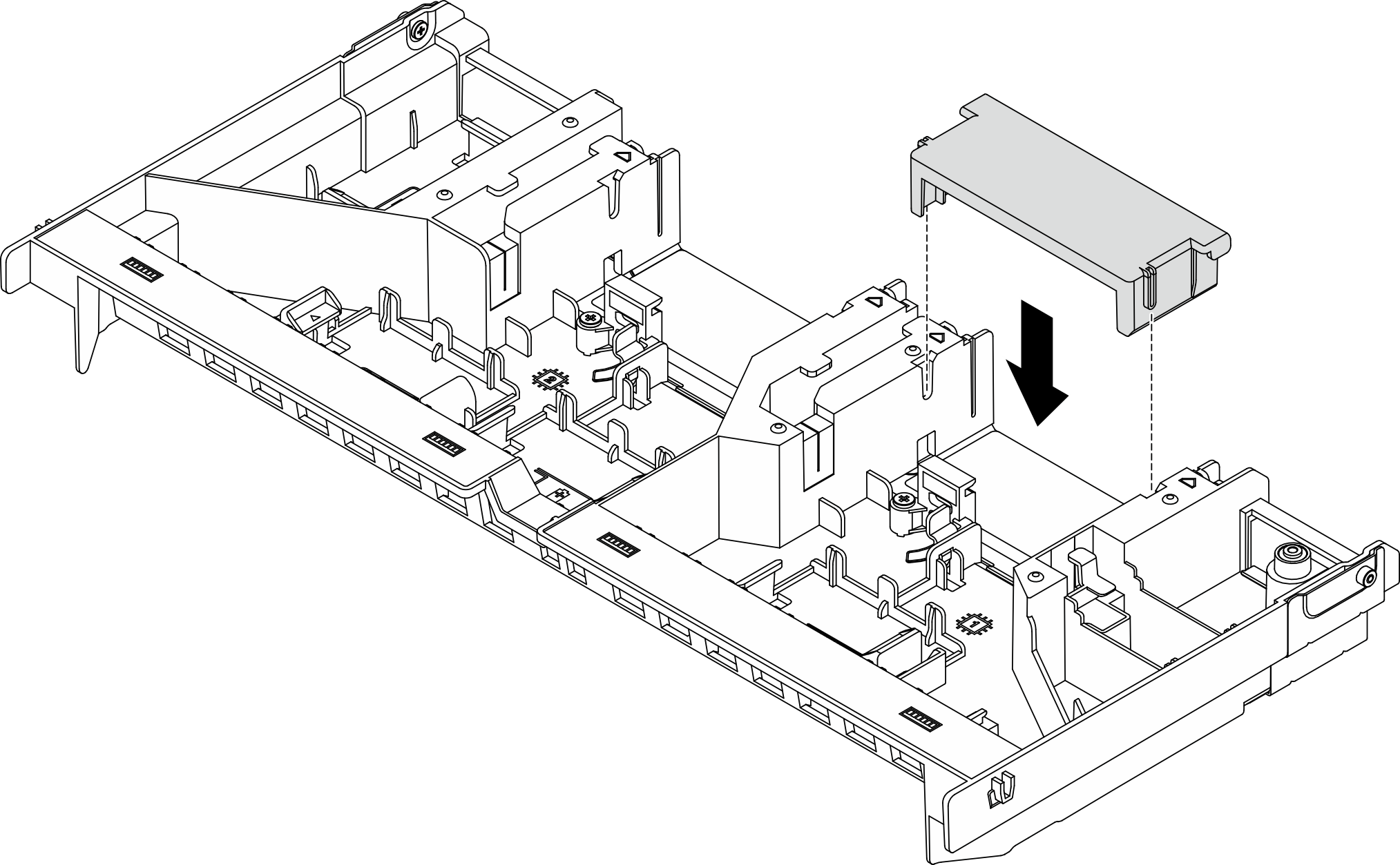

Заглушка половинной длины (HL) Эта заглушка необходима, если адаптер половинной длины установлен в гнездо 3/4 (блок платы-адаптера Riser 2) или 6/7 (блок платы-адаптера Riser 3). |  |
