Установка передней объединительной панели дисков

Следуйте инструкциям в этом разделе, чтобы установить переднюю объединительную панель для 2,5-дюймовых или 3,5-дюймовых дисков.

Об этой задаче

  • Сервер поддерживает до трех передних объединительных панелей для 2,5-дюймовых дисков указанных ниже типов. В зависимости от типа и количества объединительных панелей место их установки варьируется.

    • Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA

    • Объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay

    • Объединительная панель с 8 отсеками для 2,5-дюймовых дисков NVMe

    Прим.
    Для объединительных панелей AnyBay и NVMe, перечисленных выше, используется одна и так же физическая печатная плата. Различие состоит в том, к каким разъемам на объединительной панели подключены кабели: NVMe и SAS/SATA или только NVMe.
  • Ниже перечислены типы передних объединительных панелей для 3,5-дюймовых дисков, поддерживаемые сервером.

    • Объединительная панель с 12 отсеками для 3,5-дюймовых дисков SAS/SATA

    • Объединительная панель с 12 отсеками для 3,5-дюймовых дисков AnyBay

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Установите переднюю объединительную панель дисков.
    Прим.
    В зависимости от типа объединительная панель может выглядеть иначе, чем на рисунке.

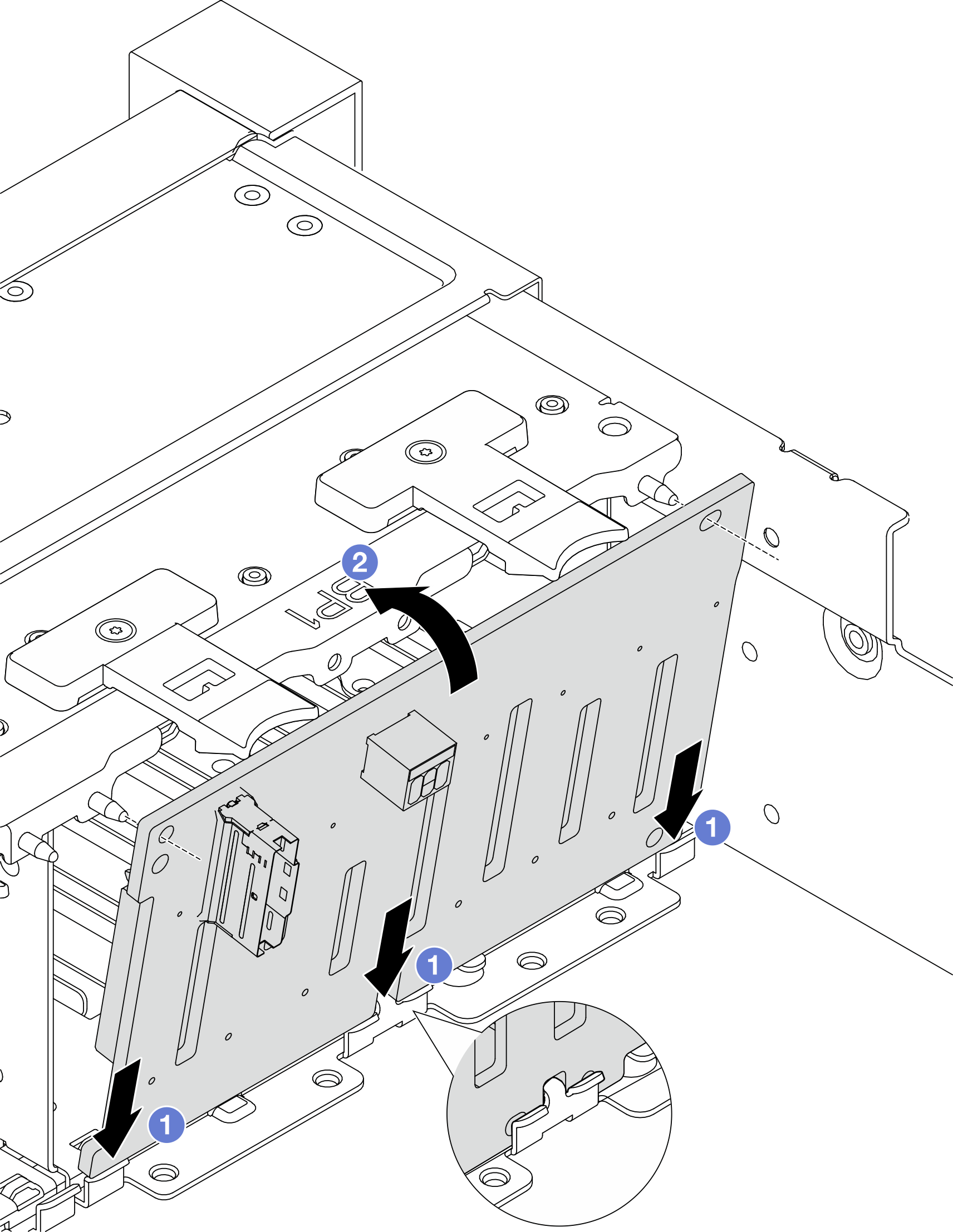

    Рис. 1. Установка передней объединительной панели для 2,5-дюймовых дисков
    Installing the front 2.5-inch drive backplane
    1. Совместите нижнюю часть объединительной панели с гнездами на раме и опустите объединительную панель в раму.
    2. Совместите отверстия в объединительной панели со штырьками на раме и нажмите на объединительную панель, чтобы установить ее на место. Язычки будут удерживать объединительную панель на месте.

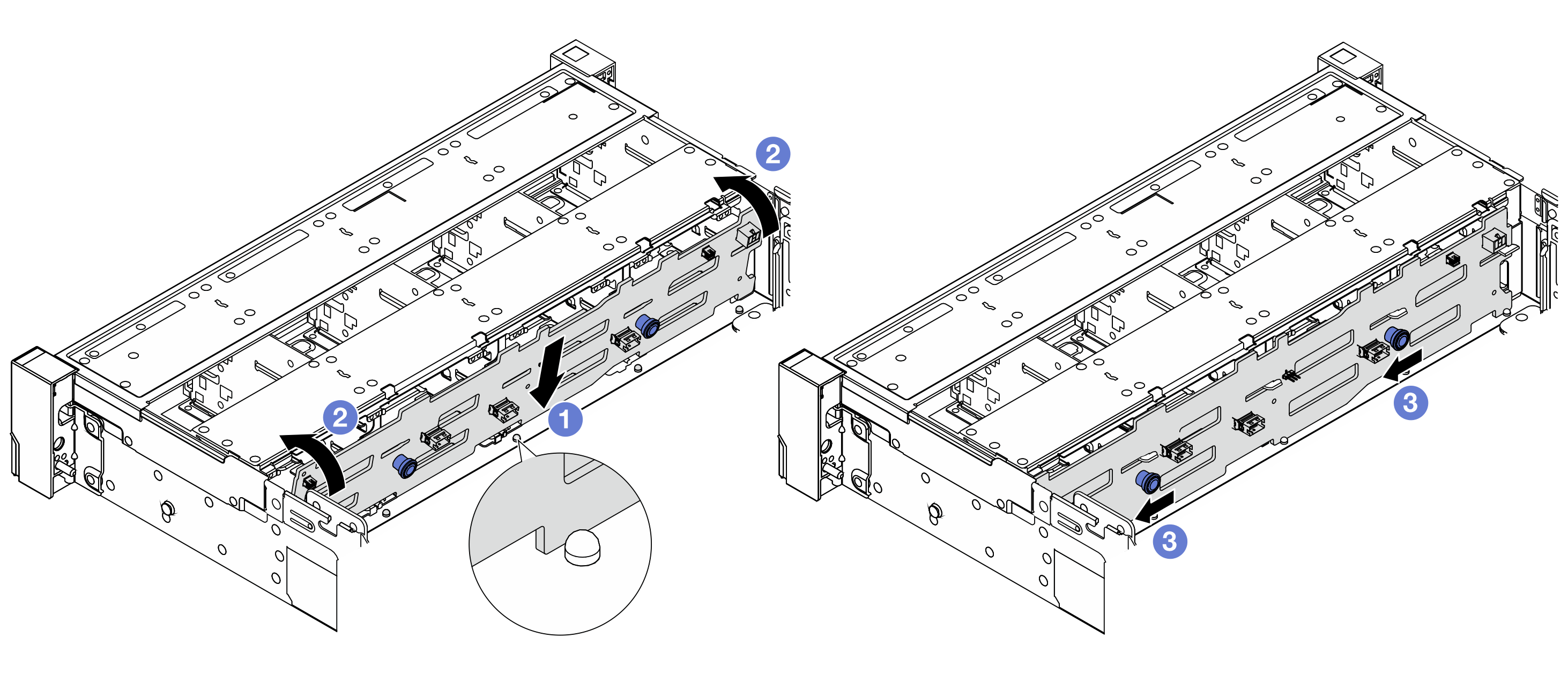

    Рис. 2. Установка передней объединительной панели для 3,5-дюймовых дисков
    Installing the front 3.5-inch drive backplane
    1. Совместите нижнюю часть объединительной панели с рамой и опустите ее в раму.
    2. Поверните объединительную панель в вертикальное положение. Убедитесь, что четыре крючка на раме совмещены с соответствующими отверстиями на объединительной панели.
    3. Сдвиньте объединительную панель, как показано на рисунке, до ее фиксации на месте.
  3. Подключите кабели к объединительной панели для дисков. См. раздел Прокладка внутренних кабелей.

После завершения

  1. Установите в отсеки для дисков все диски и заглушки (если имеются). См. раздел Установка 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска.

  2. Переустановите отсек вентиляторов компьютера, если он был снят. См. раздел Установка отсека вентиляторов компьютера.

  3. Завершите замену компонентов. См. раздел Завершение замены компонентов.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
