ติดตั้งแบ็คเพลนไดรฟ์ด้านหน้า

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว หรือ 3.5 นิ้ว

เกี่ยวกับงานนี้

  • เซิร์ฟเวอร์จะรองรับแบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว ประเภทต่างๆ ด้านล่าง สูงสุดสามตัว ตำแหน่งการติดตั้งแบ็คเพลนจะแตกต่างกัน ทั้งนี้ขึ้นอยู่กับประเภทและจำนวนของแบ็คเพลน
    • แบ็คเพลน SAS/SATA 8-Bay ขนาด 2.5 นิ้ว

    • แบ็คเพลน AnyBay ขนาด 2.5 นิ้ว 8 ช่อง

    • แบ็คเพลน NVMe ขนาด 2.5 นิ้ว 8 ช่อง

    หมายเหตุ
    แบ็คเพลน AnyBay และแบ็คเพลน NVMe ที่แสดงในรายการข้างต้นใช้แผงวงจรที่เหมือนกัน สิ่งที่แตกต่างคือขั้วต่อบนแบ็คเพลนที่มีการเดินสาย: NVMe กับ SAS/SATA หรือเพียงแค่ NVMe
  • เซิร์ฟเวอร์รองรับแบ็คเพลนไดรฟ์ด้านหน้าขนาด 3.5 นิ้วประเภทต่อไปนี้:
    • แบ็คเพลน SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง

    • แบ็คเพลน AnyBay ขนาด 3.5 นิ้ว 12 ช่อง

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. ติดตั้งแบ็คเพลนไดรฟ์ด้านหน้า
    หมายเหตุ
    แบ็คเพลนของคุณอาจแตกต่างจากภาพประกอบ ทั้งนี้ขึ้นอยู่กับแต่ละประเภท

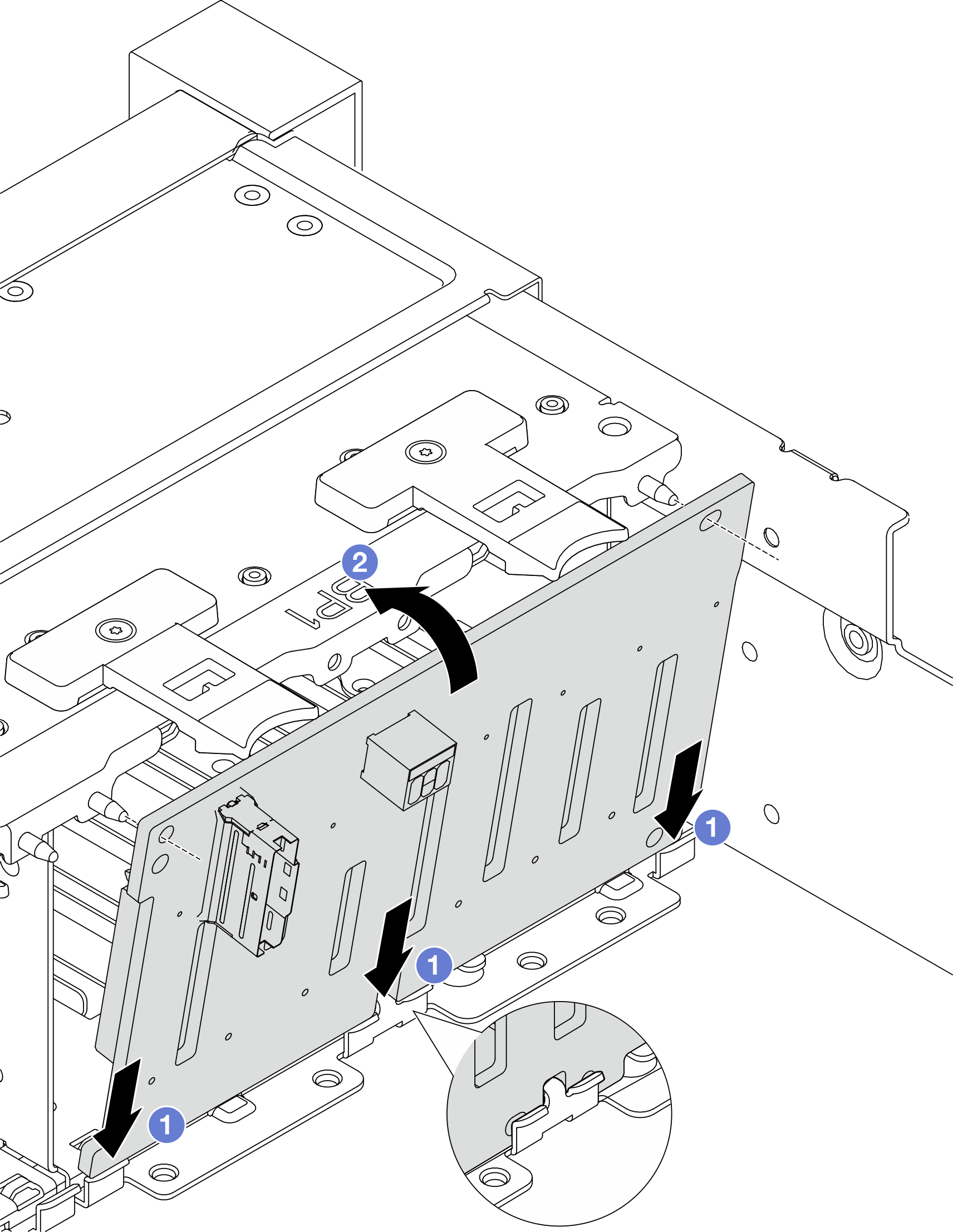

    รูปที่ 1. การติดตั้งแบ็คเพลนของไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว
    Installing the front 2.5-inch drive backplane
    1. จัดแนวด้านล่างของแบ็คเพลนให้ตรงกับช่องเสียบบนตัวเครื่อง แล้ววางแบ็คเพลนลงในตัวเครื่อง
    2. จัดแนวรูบนแบ็คเพลนให้ตรงกับหมุดบนตัวเครื่อง แล้วกดแบ็คเพลนลงให้เข้าที่ แถบปลดจะยึดแบ็คเพลนให้เข้าที่

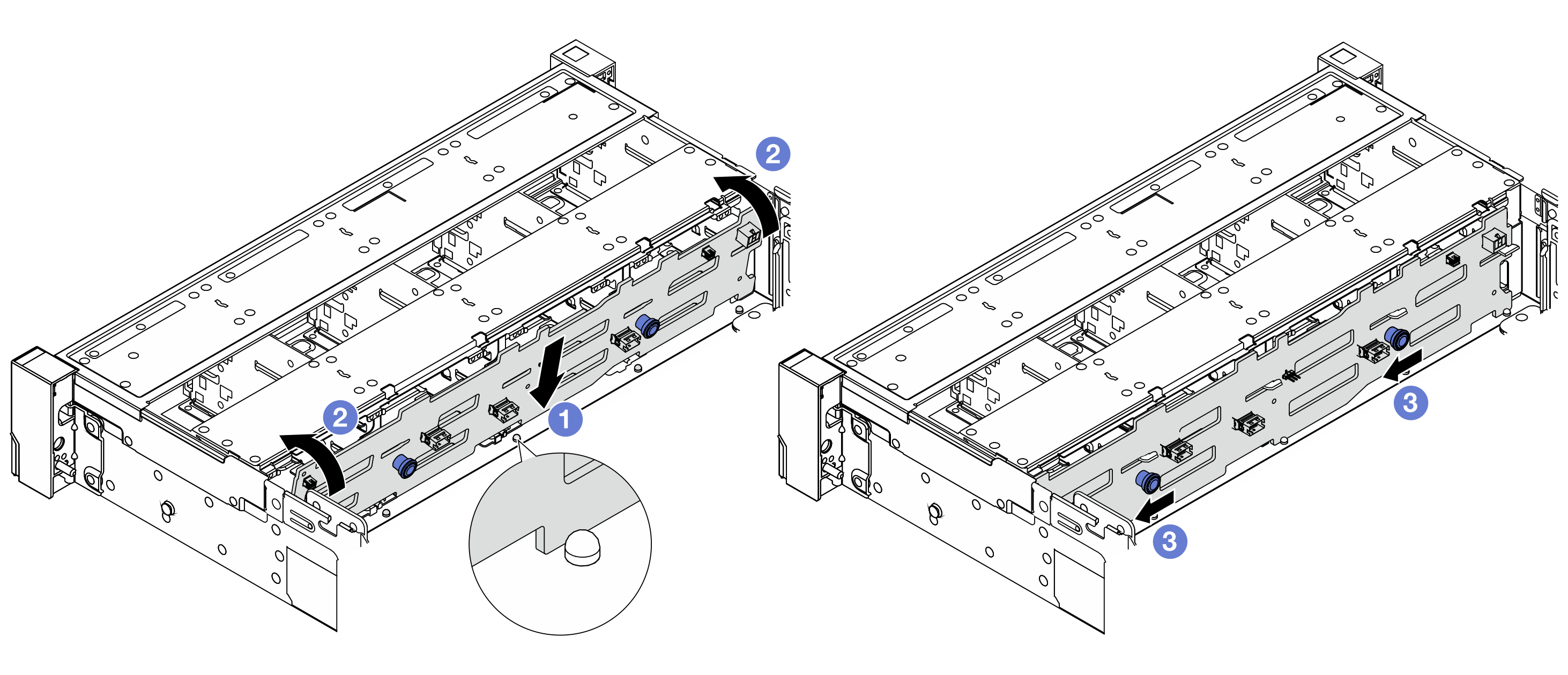

    รูปที่ 2. การติดตั้งแบ็คเพลนของไดรฟ์ด้านหน้าขนาด 3.5 นิ้ว
    Installing the front 3.5-inch drive backplane
    1. จัดแนวแบ็คเพลนให้ตรงกับตัวเครื่อง และวางลงในตัวเครื่อง
    2. หมุนแบ็คเพลนไปที่ตำแหน่งแนวตั้ง ตรวจสอบให้แน่ใจว่าตะขอสี่ตัวบนตัวเครื่องลอดผ่านรูที่สอดคล้องกันในแบ็คเพลน
    3. เลื่อนชุดแบ็คเพลนตัวใหม่ตามภาพจนกว่าจะยึดเข้าที่
  3. เชื่อมต่อสายเข้ากับแบ็คเพลนไดรฟ์ ดู การเดินสายภายใน

หลังจากดำเนินการเสร็จ

  1. ติดตั้งไดรฟ์และฝาครอบทั้งหมด (หากมี) ในช่องใส่ไดรฟ์อีกครั้ง ดูติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือ 3.5 นิ้ว

  2. ติดตั้งตัวครอบพัดลมระบบกลับเข้าที่ หากคุณถอดออก ดู ติดตั้งตัวครอบพัดลมระบบ

  3. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
